设备安装用钣金支撑固定支架结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1191515
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计
  • 设备安装用钣金支撑固定支架结构设计

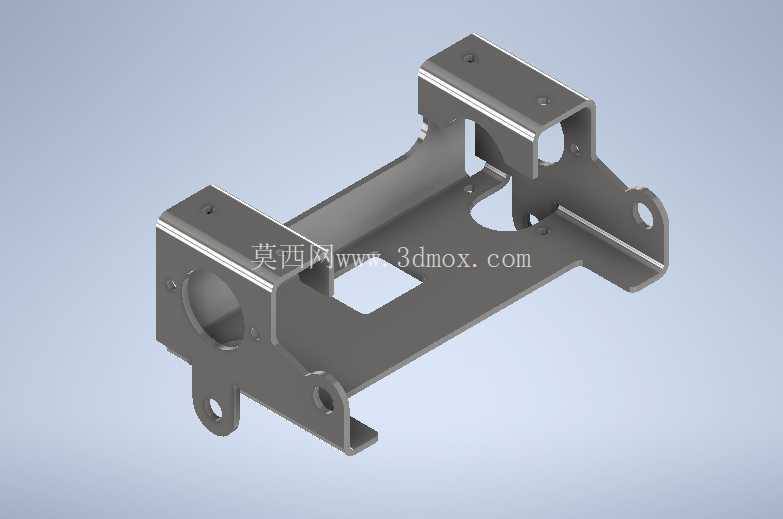

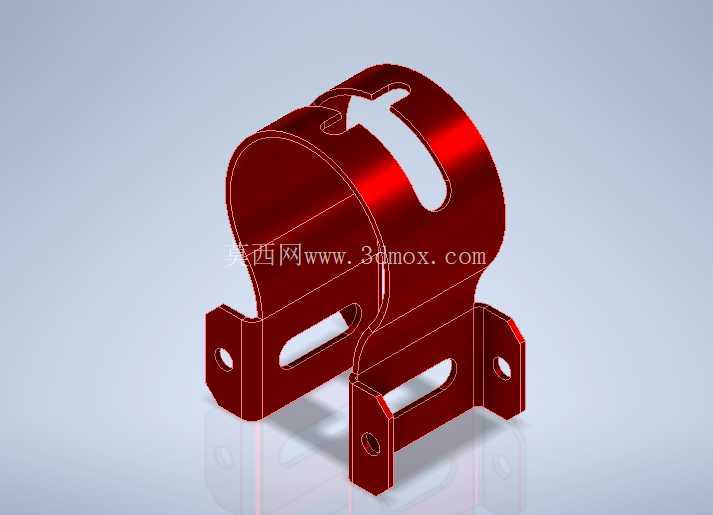

这款钣金支撑固定支架,是工业设备内部承载与定位功能部件的典型结构件,日常多应用在中小型自动化设备、机电一体化装置的内部安装工位,用来承托重量在5kg以内的小型功能模块,比如小型气路阀组、传感检测模块、低压接线端子排这类需要稳定固定、同时预留走线与操作空间的部件。从实际使用场景来看,这类支架往往安装在设备机架的内侧立面或者水平安装板上,周边需要避让设备内部的运动部件走线槽、传动带路径以及操作人员的日常维护操作空间,因此在设计阶段就需要充分考虑安装边界的约束。

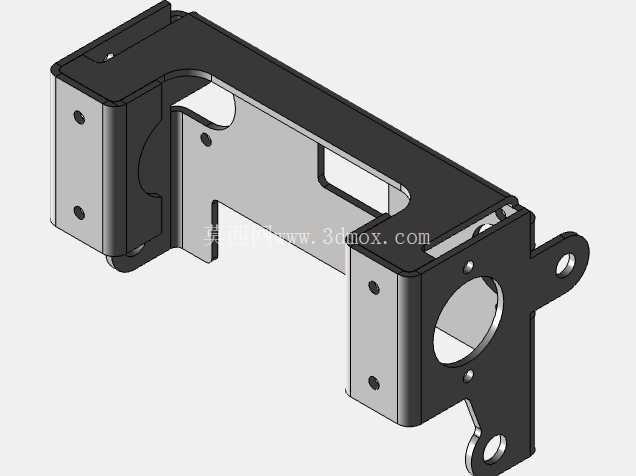

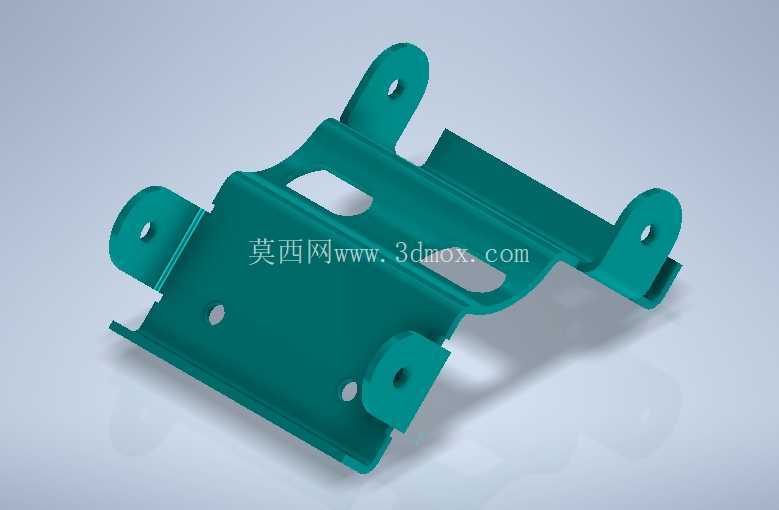

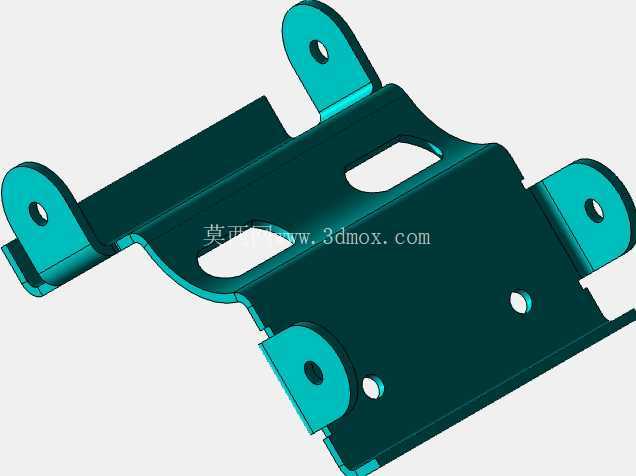

从结构功能上拆解,这款支架采用一体化钣金折弯成型工艺,没有额外的焊接拼接结构,整体刚性依靠折弯边的翻边结构来保证,两侧带安装孔的伸出耳位是主要的固定点位,孔位采用圆孔设计,适配M4或者M5规格的内六角圆柱头螺钉,安装时可以预留0.5mm左右的位置调整余量,方便装配时对位校准。支架主体的中部开设了方形镂空槽,一方面是为了减轻整体重量,降低钣金材料的消耗,另一方面是为了给被承托部件的底部接线、或者下方穿过的管线预留通行空间,避免支架实体部分干涉管线的弯折半径,毕竟常规工业设备的多芯控制线最小弯折半径需要达到线径的6倍以上,预留足够的镂空空间能减少管线被金属棱边磨损的风险。

支架两端的带孔立边,是用来连接被支撑部件的安装接口,立边上的圆孔同样采用适配标准紧固件的尺寸,其中一侧立边的孔位做了略微的偏心设计,是为了补偿钣金折弯过程中产生的角度公差,避免装配时因为折弯回弹导致孔位错位,无法顺利穿入紧固件。所有的钣金棱边都做了压毛边处理,也就是折弯前对板材剪切边进行钝化工序,不会留下锋利的剪切毛刺,防止装配和维护人员划伤,也避免毛刺脱落掉入设备内部造成电路短路或者运动部件卡滞。

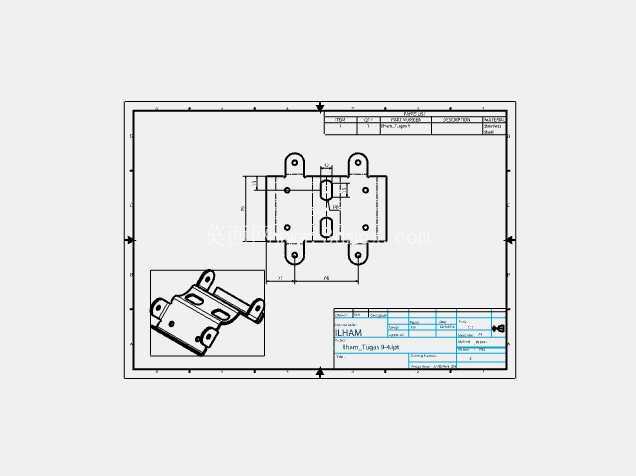

设计思路上,这款支架优先考虑了加工工艺的可行性,所有折弯边的内R角都控制在板材厚度的0.5倍,适配常规数控折弯机的上模规格,不需要定制特殊刀具就能完成加工,板材选用常用的1.5mm厚度冷轧钢板,折弯后的整体变形量控制在0.2mm以内,完全满足普通工业场景下的支撑刚性要求,不需要额外增加加强筋结构,减少了加工工序。安装边界方面,支架整体的横向安装跨距控制在120mm,纵向的安装深度为60mm,整体高度不超过40mm,在设备内部占用的安装空间非常紧凑,两侧固定耳位的中心距为100mm,刚好适配工业铝型材机架的标准孔位间距,可以直接固定在3030或者4040规格的铝型材安装面上,不需要额外加工转接板。

在实际装配场景中,这类钣金支架不需要做高精度的机加工后处理,折弯完成后经过静电喷塑处理就能直接使用,表面的喷塑层厚度控制在60-80μm,具备基础的防锈耐刮擦能力,适配车间内的常规温湿度工作环境,即使有少量的切削液飞溅或者灰尘堆积,也不会轻易出现锈蚀问题。支架的承托平面平面度控制在0.3mm以内,能够保证被固定的功能模块安装后不会出现倾斜,避免影响传感器的检测精度或者阀组的气路密封性能。另外,支架一侧的伸出耳位做了加长设计,上面额外开设了一个小孔,是用来固定接地端子的点位,方便被承托的电气部件做接地连接,符合电气设备的安全规范要求,不需要额外在支架上钻孔加工接地位,减少了现场装配的工作量。
