弯脚式钮子开关MTS-202-C3结构设计

这款弯脚式钮子开关是低压控制回路里极为常见的手动操作元件，日常在小型机电设备、工控操作台、测试仪器、电源切换回路里都能见到它的身影，主要承担两路电路通断状态切换的功能，额定承载能力为250V交流工况下3A的负载通断，属于ON-ON双档位自锁结构，拨杆拨动到对应位置后可保持当前通断状态，无需持续施加操作力，适合需要固定切换档位的控制场景。

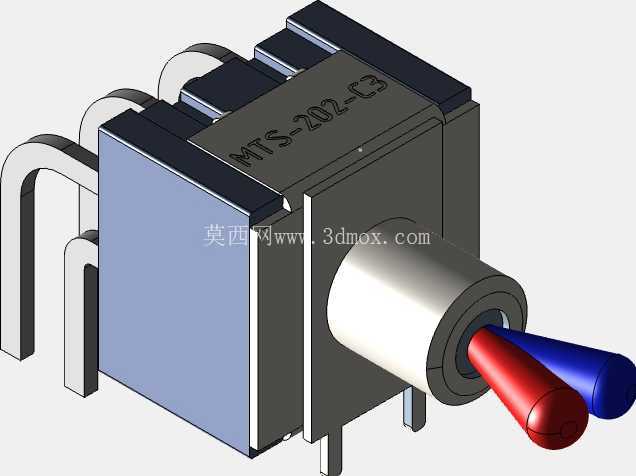

从结构设计逻辑来看，这款开关采用侧出弯脚的引脚布局，区别于常规直插引脚的钮子开关，弯脚结构可以让开关在PCB板上贴装时降低整体安装高度，适配内部空间局促、对元件竖向尺寸有严格限制的设备壳体，引脚的弯折角度经过精准校核，焊接后引脚与PCB焊盘的贴合度足够，不会出现虚焊、引脚应力集中断裂的问题。开关本体采用方形基座设计，基座侧面设置有定位凸台，安装时可以嵌入面板或者PCB的对应定位槽内，避免拨杆操作时本体跟转，保证操作手感的一致性。

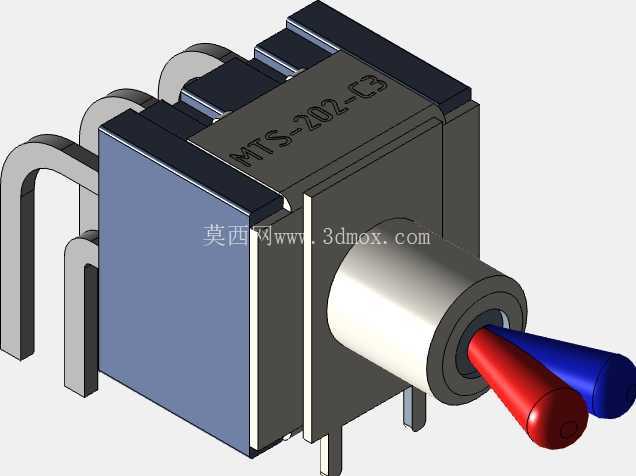

拨杆部分采用金属基座加绝缘拨帽的组合结构，红蓝双色的拨帽可以直观区分两个切换档位，操作人员无需查看标识就能快速判断当前开关所处的回路状态，拨帽的圆弧造型贴合手指按压拨动的触感，操作时不会出现打滑的问题。开关内部的触点采用银合金材质，接触电阻低，频繁通断时的抗电弧烧蚀能力强，能够满足长期反复操作的使用寿命要求，内部的定位弹片经过热处理定型，档位切换时的顿挫感清晰，不会出现档位模糊、跳档的问题。

从安装边界尺寸来看，这款开关的本体为立方体结构，弯脚引脚的伸出长度、引脚间距完全符合常规PCB板的孔位设计规范，不需要额外定制安装孔位，直接可以适配通用的钮子开关安装 footprint。本体的安装高度从PCB板面算起控制在较低范围内，上方预留的拨杆操作行程经过测算，不会和设备外壳的操作孔边缘产生干涉，拨杆的摆动角度控制在合理区间，操作时不会因为拨幅过大碰到周边的其他元件。

在实际选型应用中，这类开关常被用在小型电源的交直流切换、设备功能模式切换、测试回路的信号通断控制场景，因为弯脚结构的焊接可靠性更高，在有小幅振动的设备工况下，相比直插开关的引脚抗疲劳性能更好，不容易出现引脚开焊导致的接触不良问题。设计时特意将基座的密封缝隙做了错位处理，能够阻挡日常环境中的浮尘进入开关内部，避免触点积灰导致的接触电阻升高问题，适配常规工业车间、实验室等非强腐蚀高湿度的使用场景。开关的拨杆操作力经过调校，既不会因为操作力过轻导致误触碰切换档位，也不会因为操作力过重导致操作手感生涩，单次操作的力度控制在普通人手指轻松拨动的范围内，长时间频繁操作也不会产生明显的操作疲劳。
