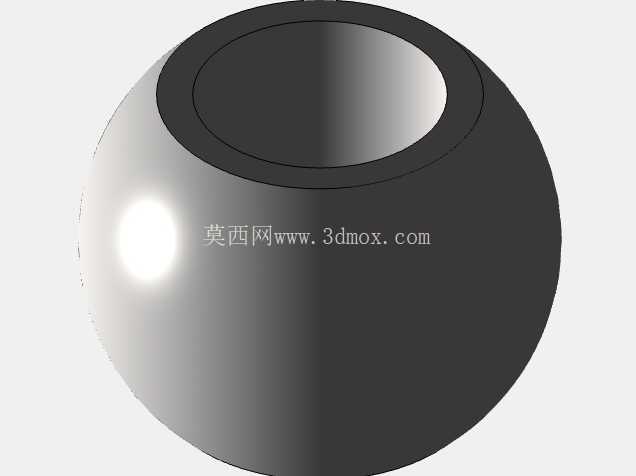

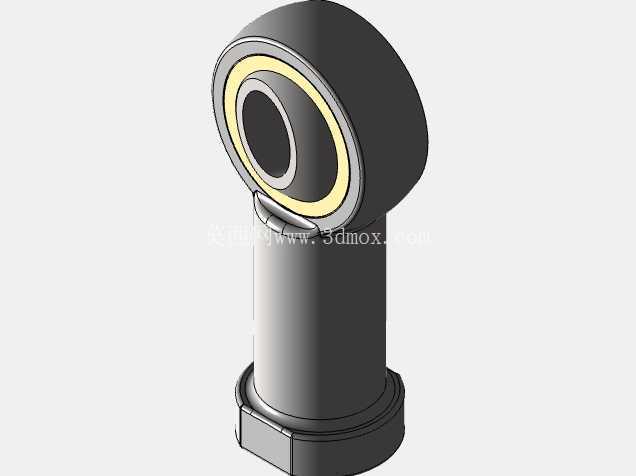

带内孔空心球形结构压铸成型构件

　　日常做压铸结构件设计时，这类带同轴内孔的空心球形构件，是流体管路、万向调节机构里非常常见的一类基础零件，很多刚接触压铸模设计的工程师容易忽略球面壁厚均匀性对成型良率的影响，实际量产中这类零件的气孔、缩凹缺陷，八成以上都来自前期壁厚设计的偏差。先从实际应用场景说起，这类空心球构件最常出现在低压流体管路的万向接头部位，作为球芯实现管路角度的灵活调节，相比实心球结构，空心设计能直接降低60%以上的零件自重，同时减少压铸过程中的材料消耗，在卫浴龙头、气动管路接头、小型液压调节机构里都有大量应用，部分工况下也会作为配重构件的基础单元，通过内孔穿装固定轴实现滚动支撑的功能。做这类零件的三维建模时，首先要明确球面的轮廓度公差要求，作为密封或者转动配合的工作面，外球面的圆度公差通常要控制在IT7级以内，才能保证配合后的密封性能或者转动顺滑度，建模时不能直接用简单的旋转切除一步成型，要提前考虑压铸工艺的拔模角度，内孔与外球面的同轴度是整个设计的核心控制项，一旦同轴度偏差超过0.05mm，后续压装固定轴后就会出现转动卡滞、密封面偏磨的问题。

　　从设计思路上看，这类空心球的壁厚设计要遵循均匀过渡的原则，最薄处的壁厚不能小于1.5mm，否则压铸时铝液或者锌液填充过程中容易出现冷隔缺陷，最厚处的壁厚也不能超过3.5mm，避免厚壁部位内部出现缩松，影响零件的结构强度，内孔的端口位置要设计1×45°的导向倒角，既方便后续装配时的轴件导入，也能去除端口的压铸飞边，避免装配时切屑掉入配合间隙。关于安装边界的考量，这类球形构件的外球面直径是核心安装尺寸，设计时要匹配对应接头的密封座圈弧度，保证球面与密封座的接触面积不小于整个球面配合带的85%，内孔的直径公差通常取H7级，和固定轴采用间隙配合，单边间隙控制在0.02-0.04mm之间，既保证转动灵活，又不会出现过大的旷量。

　　很多新手设计时会忽略球面与内孔交接处的圆角过渡，直接做直角连接，实际上这个位置必须做R0.5以上的圆角，一方面能减少压铸时的应力集中，避免零件成型后出现开裂，另一方面也能减少流体经过时的阻力，在流体管路应用场景下，圆角过渡能降低30%左右的局部流阻。另外在压铸模具的分模面选择上，这类球形零件的分模面要选在球面的最大直径处，避免分模线落在配合工作面上，否则后续去除飞边的工序会破坏球面的轮廓精度，影响最终的配合性能，内孔的抽芯结构要采用同轴双向抽芯的设计，保证内孔的同轴度，避免单侧抽芯带来的壁厚偏差。

　　实际生产验证中，这类空心球构件如果壁厚控制均匀，压铸成型后的成品率能达到95%以上，后续只需要做简单的球面抛光或者电镀处理就能满足使用要求，相比机加工成型的同类零件，压铸工艺的生产效率能提升8倍以上，材料利用率也能从机加工的30%提升到90%以上，非常适合大批量量产的应用场景。做三维建模的时候还要注意，外球面的表面粗糙度要根据应用场景调整，如果是密封用的球芯，表面粗糙度要达到Ra0.8以下，如果是普通的转动支撑或者配重构件，Ra3.2就能满足要求，不需要做额外的精整加工，能有效控制生产成本。
