斜置加强型带孔安装连接支架结构

　　该斜置式连接支架在工业装配场景中主要承担跨位面载荷传递功能，常见于需要在两个存在高度差、角度差的安装基面间实现刚性连接的设备布局中，比如小型动力单元的机身与外围防护框架连接、自动化生产线侧边检测元件的安装固定、轻型输送线旁侧导向组件的支撑定位，也可用于特种车辆舱内部件的辅助固定，适配需要兼顾抗扭、抗弯性能且安装空间受限的装配场景。从功能特性来看，支架主体采用斜向承力梁搭配单侧三角加强筋的结构，区别于直连式支架的平面受力模式，斜梁结构可将安装端承受的垂直载荷、侧向冲击载荷沿梁体轴线方向分解传递，避免应力在连接拐角处集中；加强筋沿斜梁受力方向布置，在不额外增加整体壁厚的前提下大幅提升梁体的抗弯截面模量，降低长期受载下的形变概率。

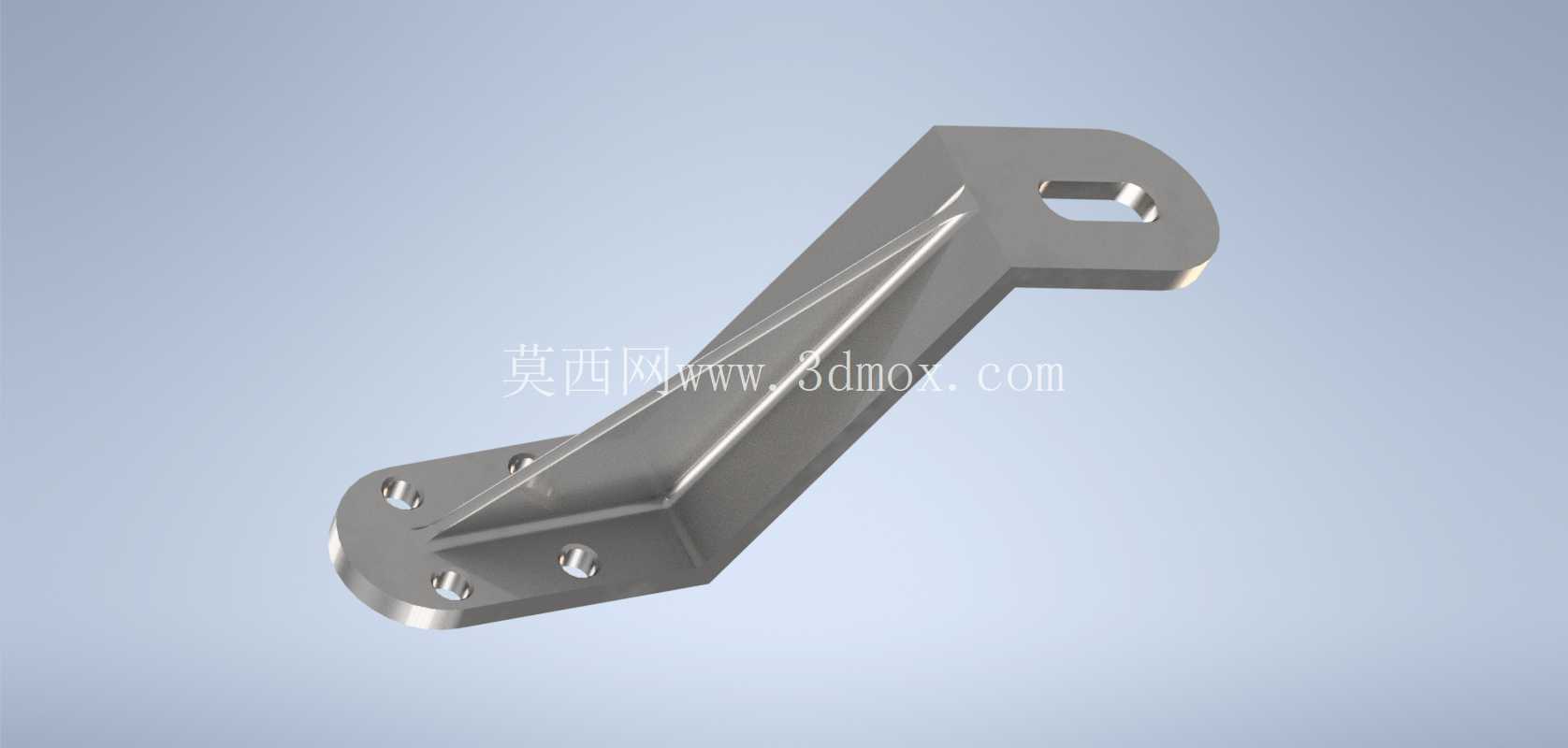

　　支架两端的安装结构做了差异化设计，下端为平面安装法兰，分布四个沉头安装孔，可适配内六角圆柱头螺钉完成与基面的锁附，沉孔设计可保证螺钉头部完全埋入法兰平面，不会突出安装面干涉其他部件的装配；上端为单耳式吊耳结构，开设长圆形安装孔，长孔的设计可补偿上下安装基面间的位置度误差，降低装配时的对位精度要求，同时允许连接部件在孔长范围内做小幅位置调整，适配装配后的微调需求。

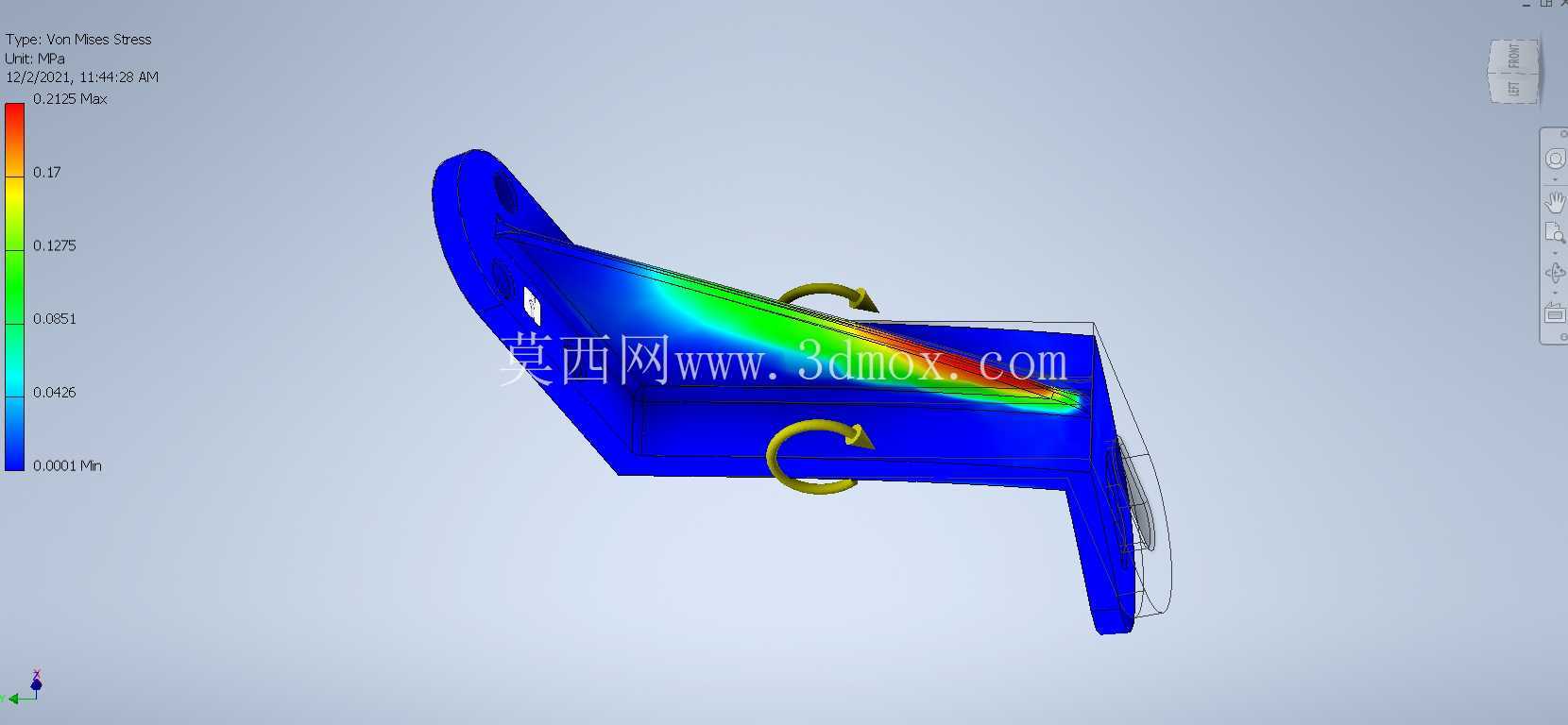

　　设计过程中优先考虑了安装边界的适配性，下端法兰的安装孔分布间距参考了通用工业铝型材的槽距标准，可直接适配40系列、50系列工业铝型材的端面安装，无需额外加工转接板；上端单耳的厚度控制在8mm范围内，可适配常规的M6、M8规格连接销轴或螺栓，耳片端部做了圆弧过渡处理，避免尖锐棱边在装配过程中划伤操作人员或线缆。从受力逻辑来看，三角加强筋的高度从下端法兰处沿斜梁向上逐渐收窄，与梁体的弯矩分布曲线匹配，下端靠近固定基面处弯矩最大，加强筋高度最高，向上端活动连接端弯矩逐渐减小，加强筋同步收窄，在保证强度的前提下尽可能降低零件整体重量，减少材料消耗。

　　支架的所有棱边均做了R1-R2的圆角处理，一方面可消除铣削加工产生的毛刺锐边，另一方面可避免应力集中导致的疲劳开裂，尤其是在承受交变载荷的使用场景下，圆角处理可大幅提升零件的疲劳寿命。安装时需注意，下端法兰的四个螺钉需采用对角锁紧的方式逐步拧紧，避免法兰面因受力不均产生翘曲，导致支架安装后出现角度偏差；上端长圆孔处的连接螺栓需加装平垫与防松垫圈，若设备存在持续振动工况，可采用螺纹锁固胶辅助防松，避免长期振动下连接松动。该支架的整体外轮廓尺寸控制紧凑，斜梁与安装基面的夹角为42度，在保证连接跨度的前提下不会占用过多侧向安装空间，可在狭窄的设备内部腔室中完成装配，适配多数紧凑型设备的内部布局需求。
