小型卧式木工圆锯切割设备结构

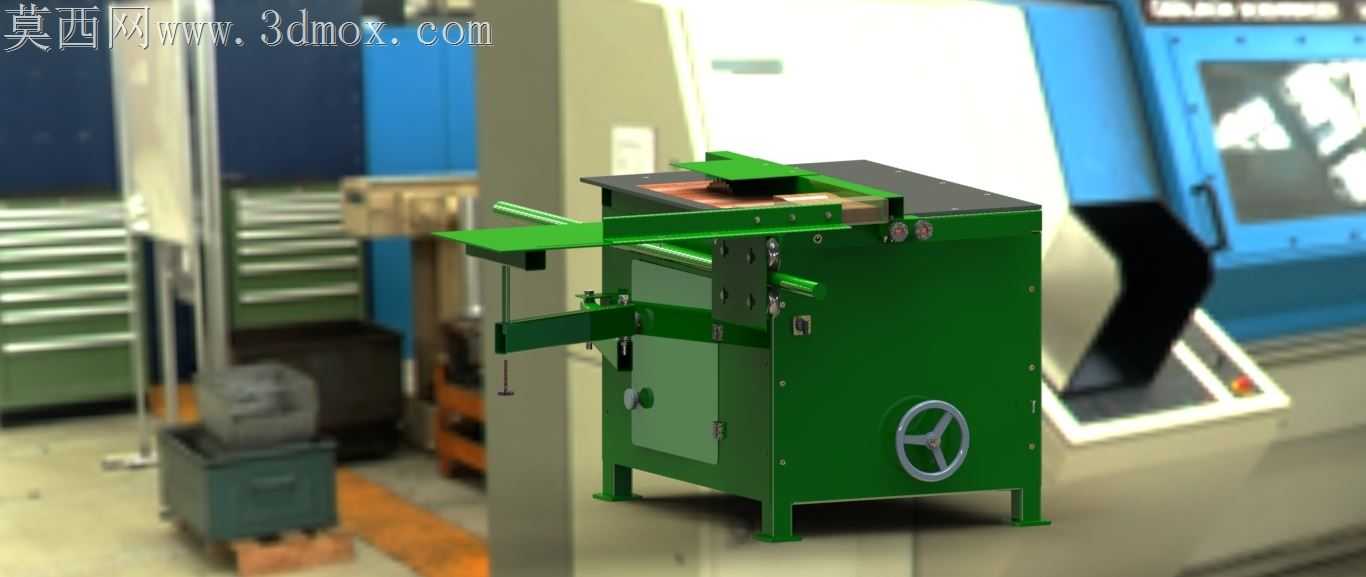

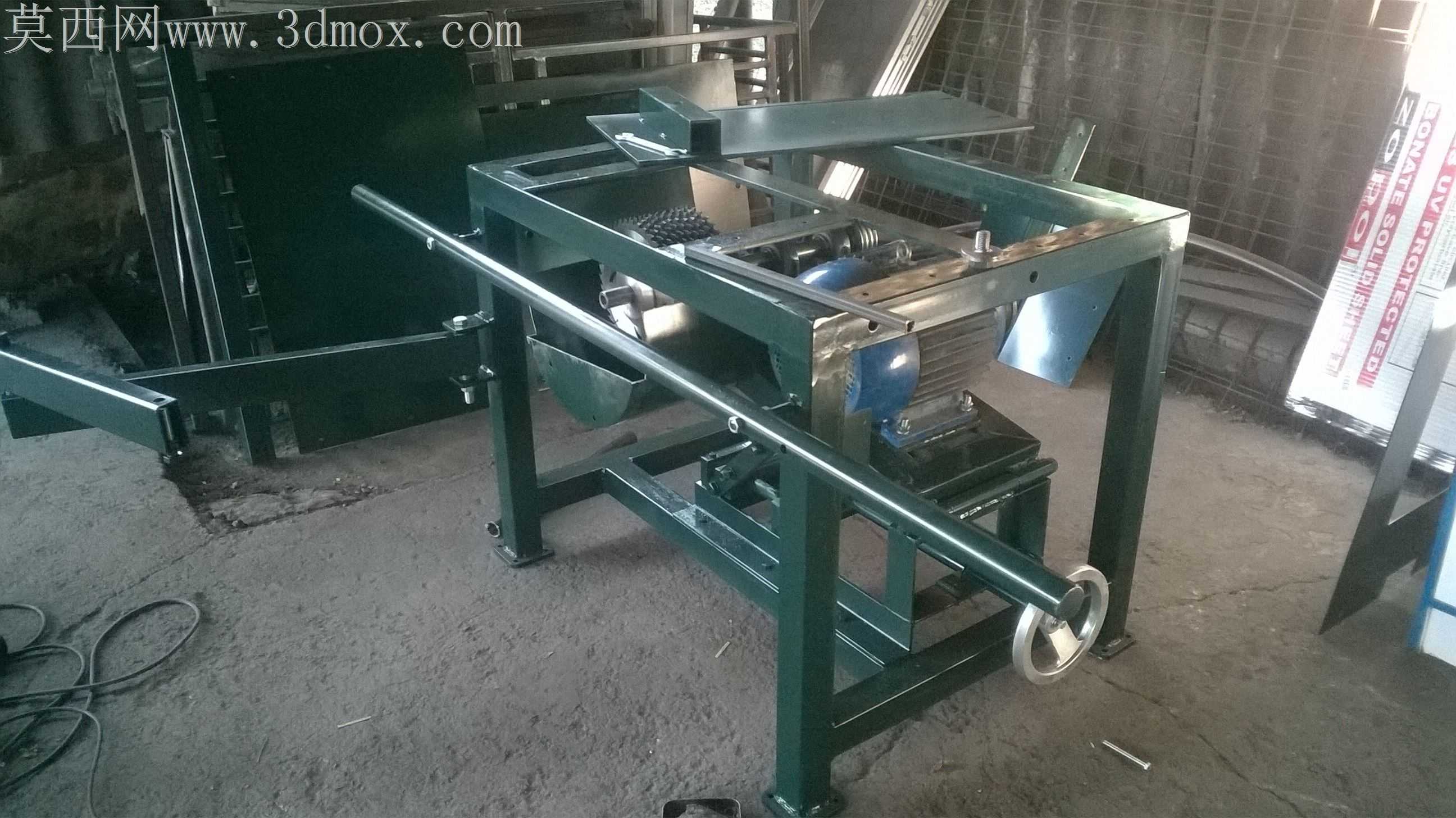

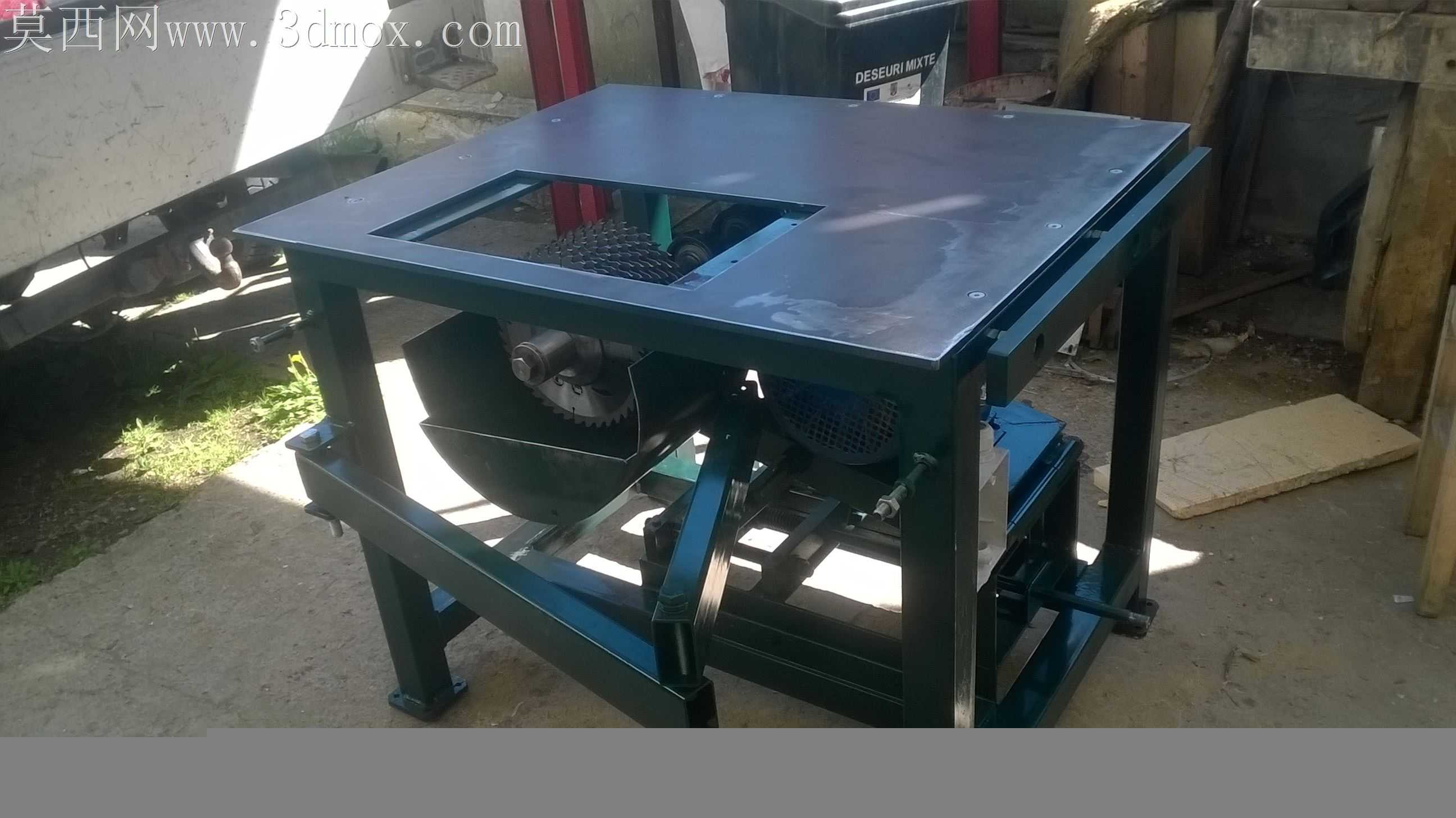

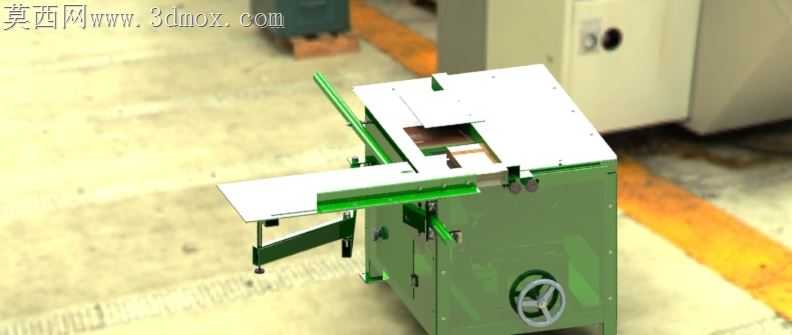

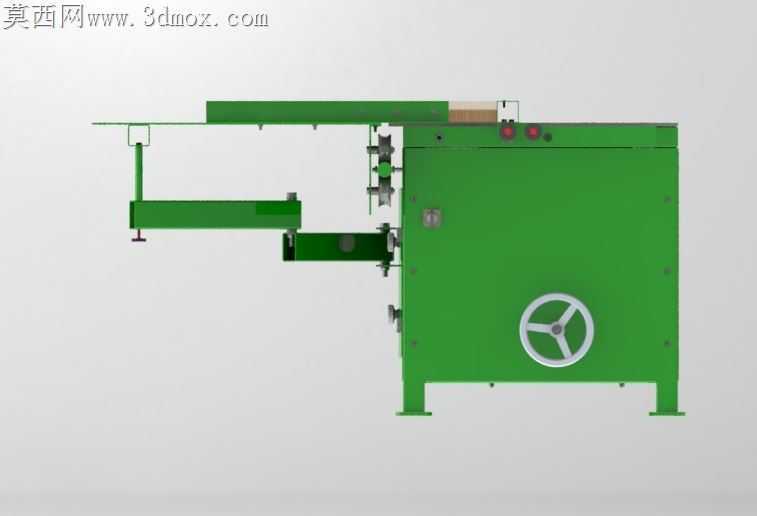

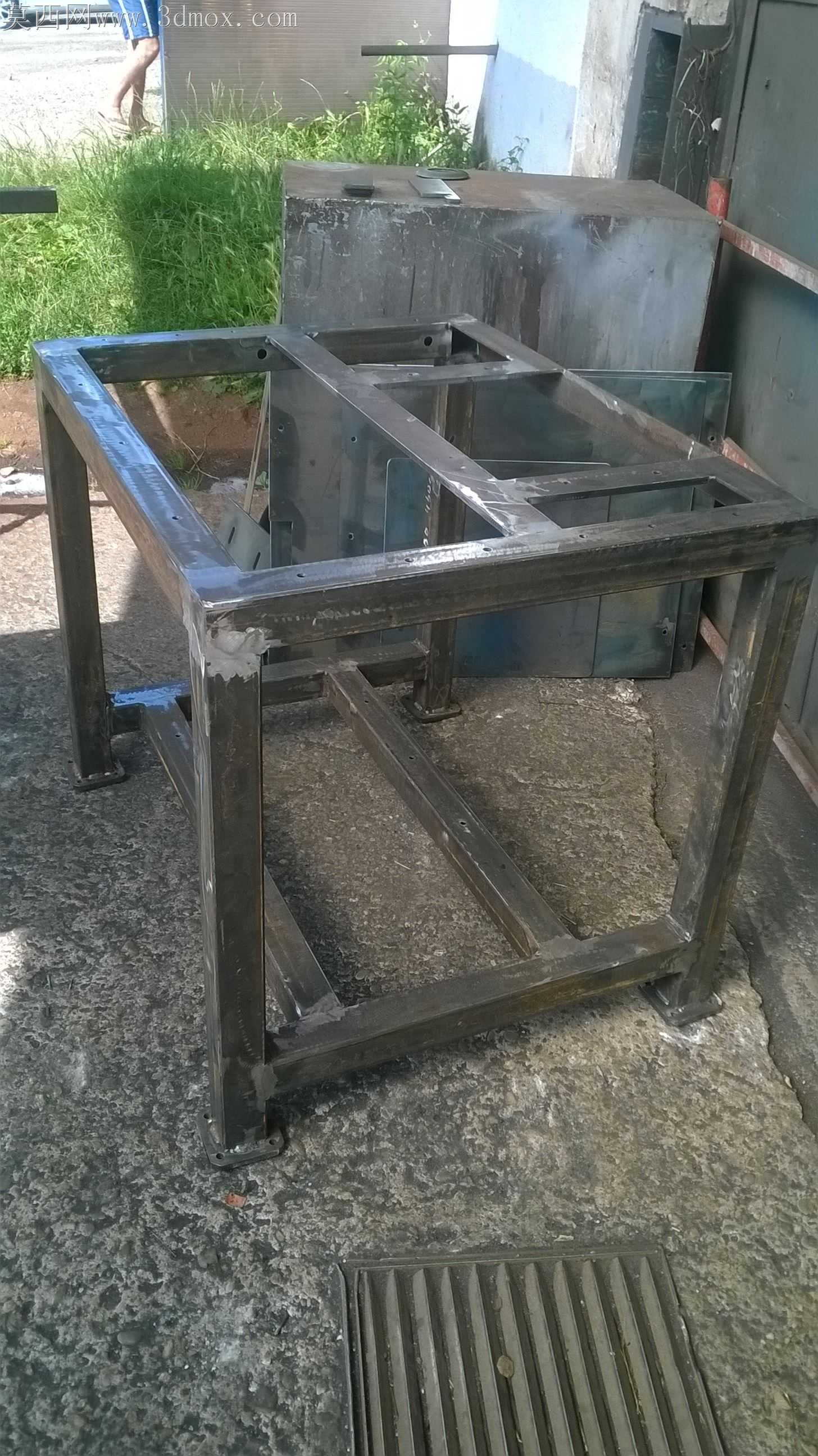

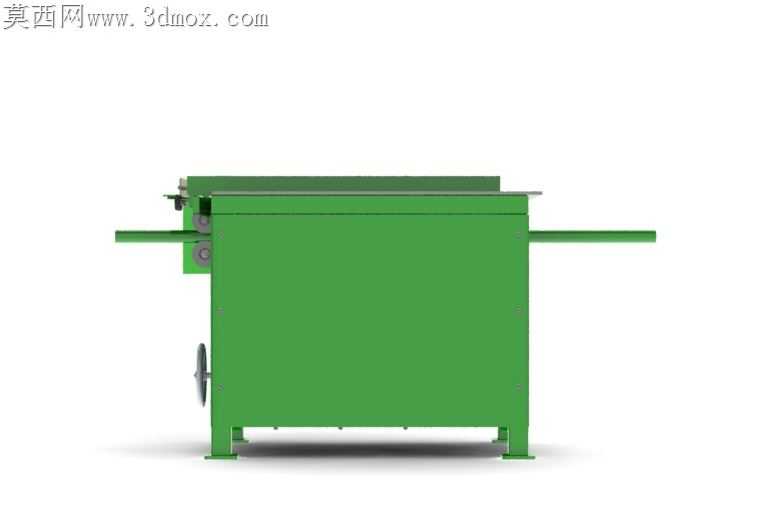

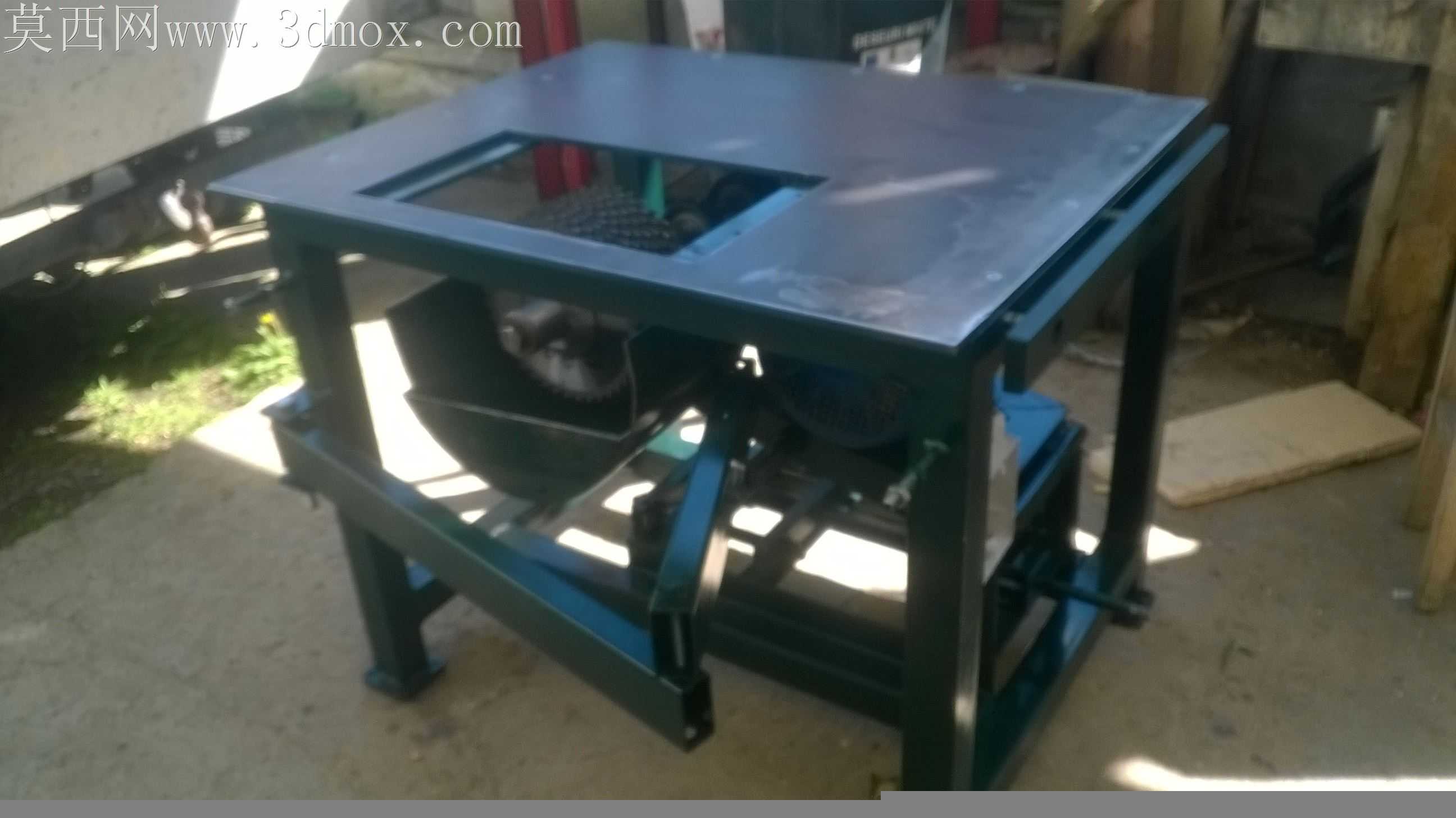

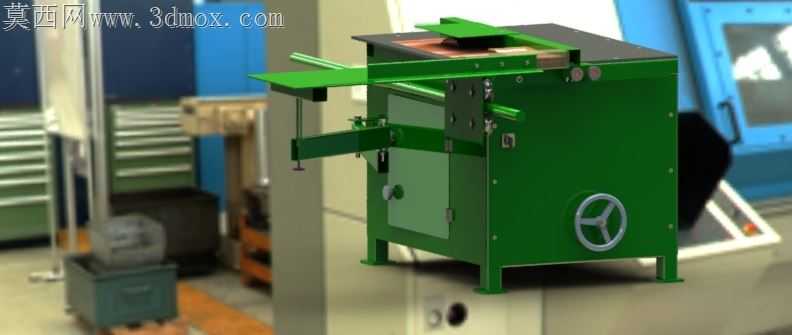

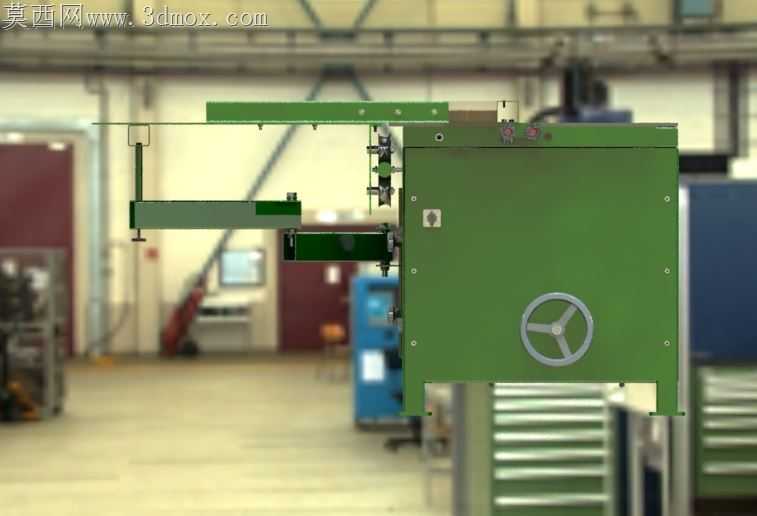

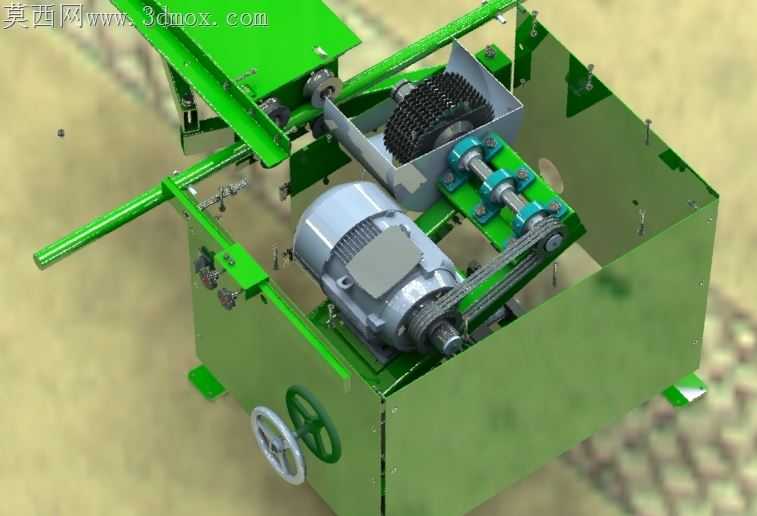

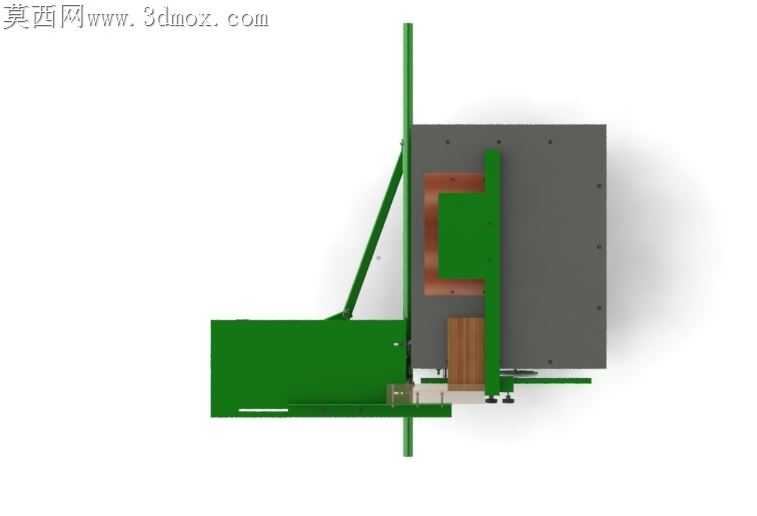

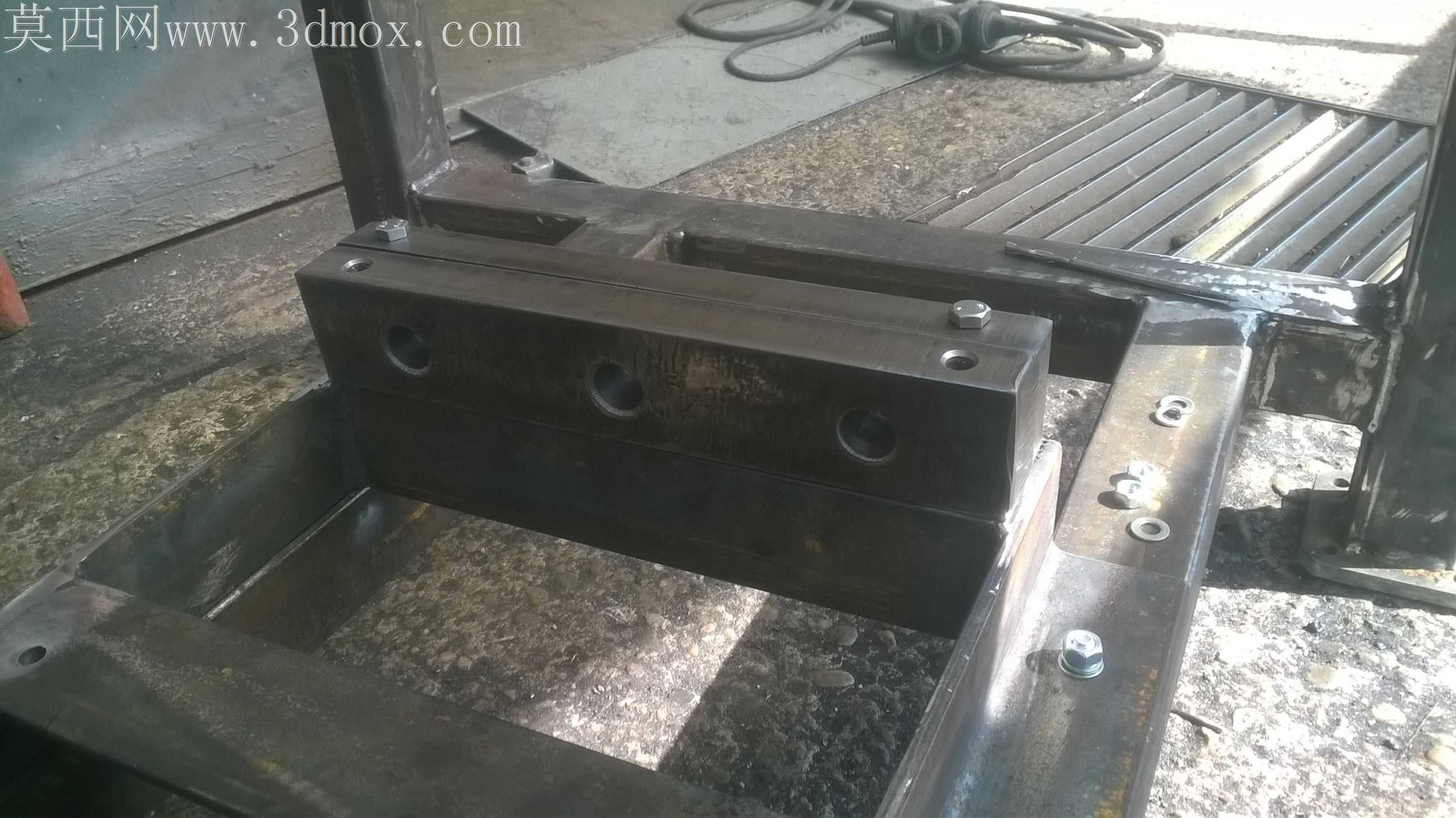

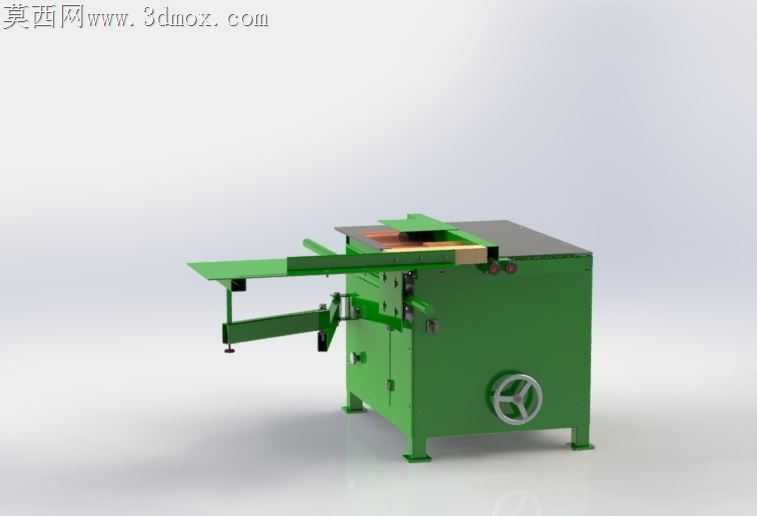

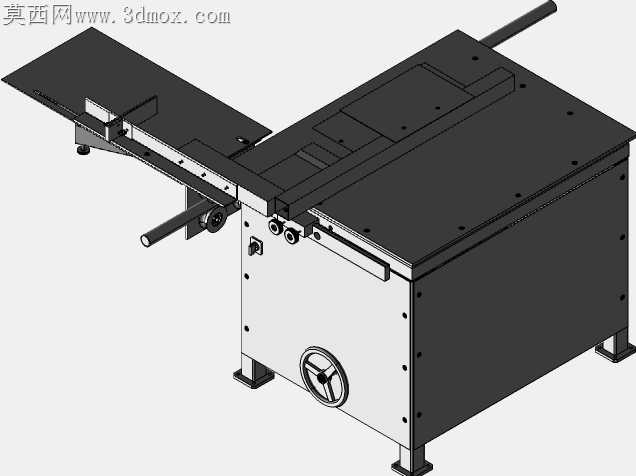

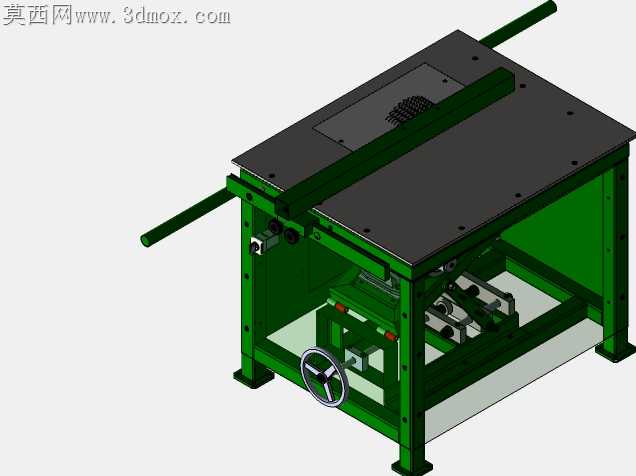

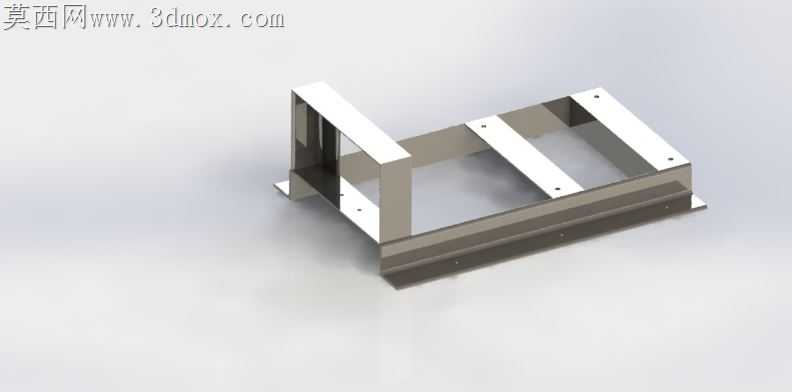

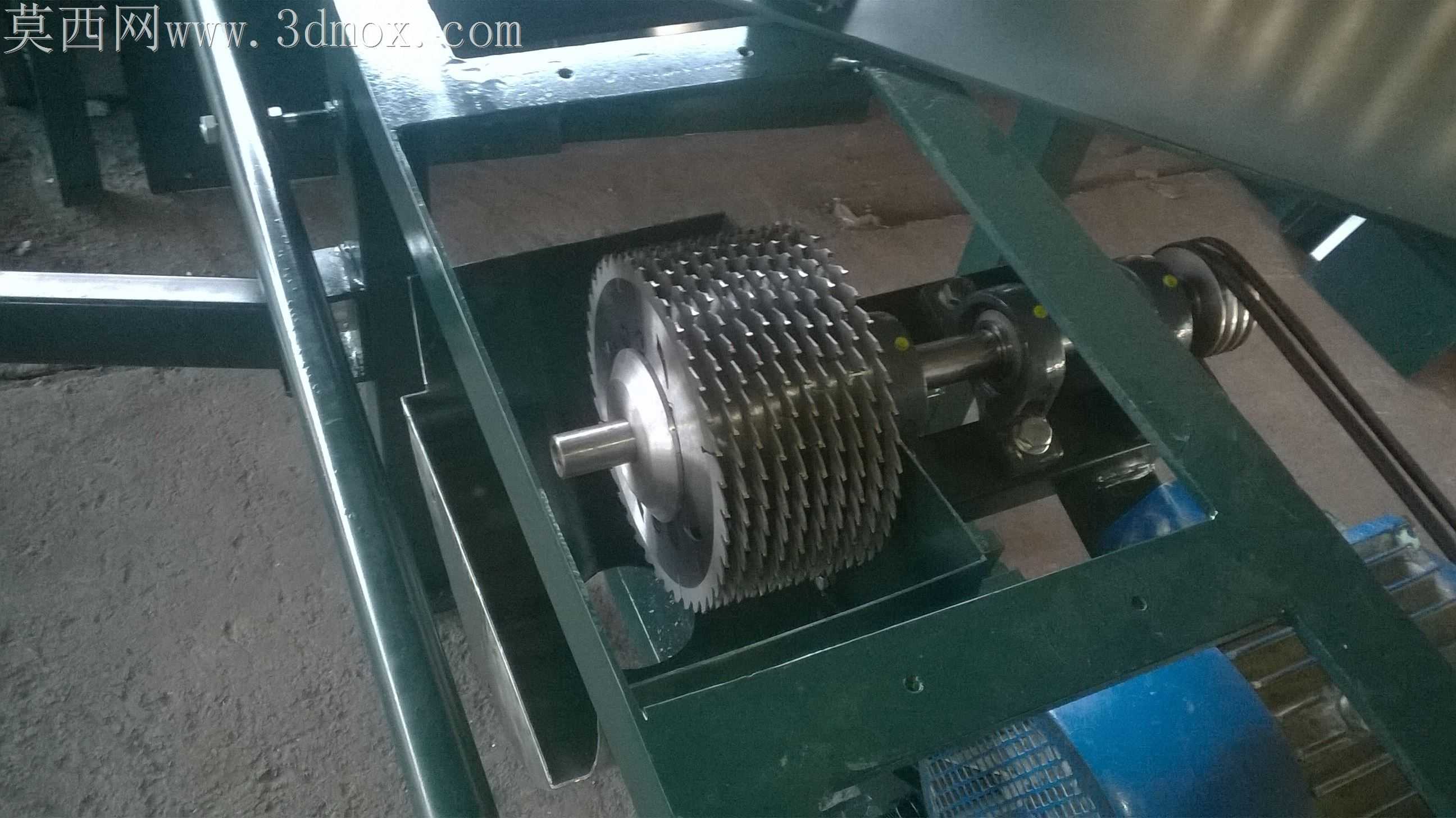

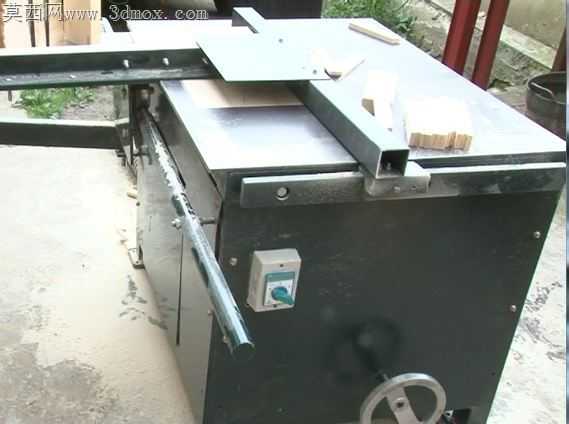

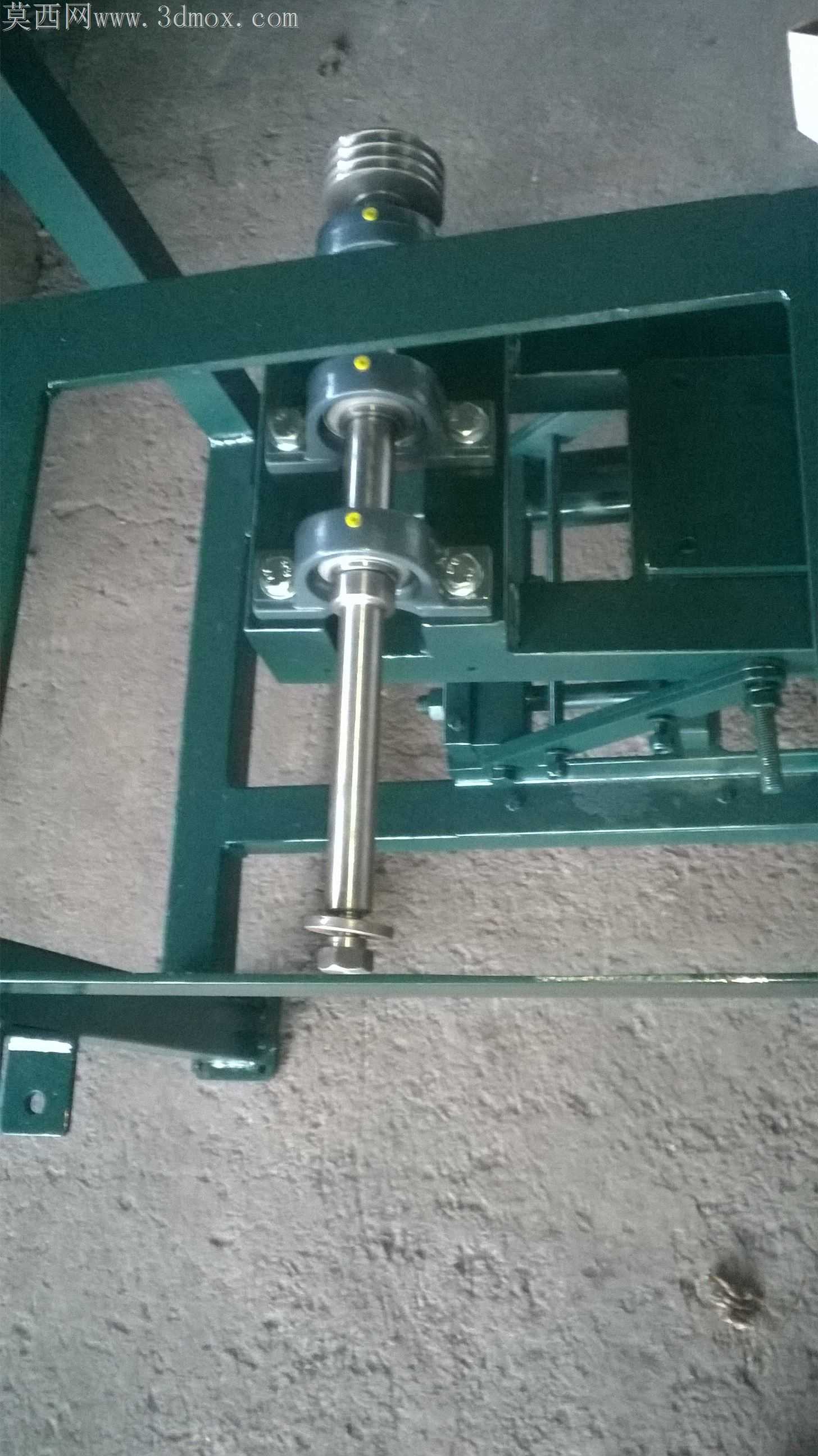

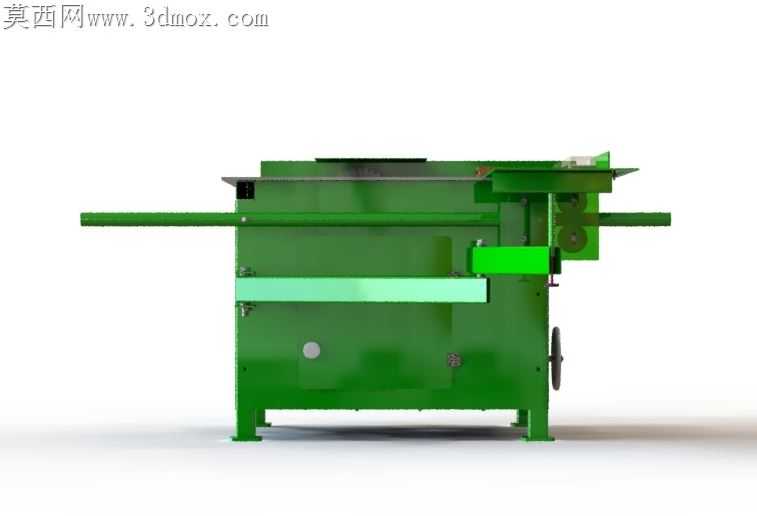

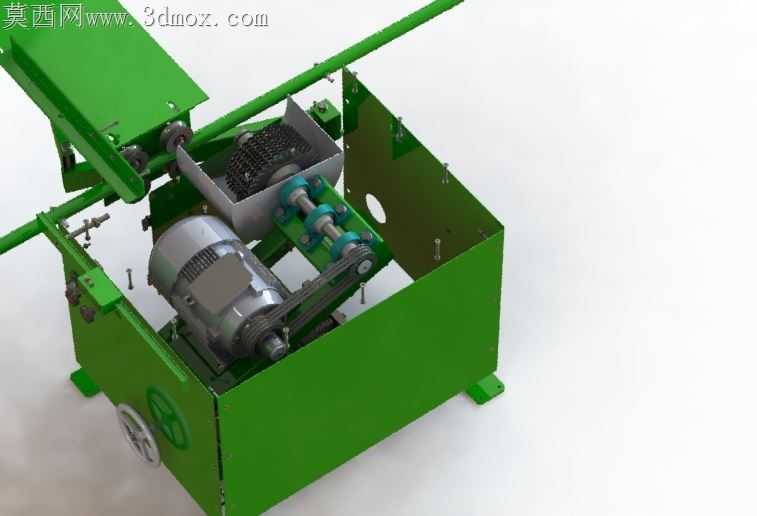

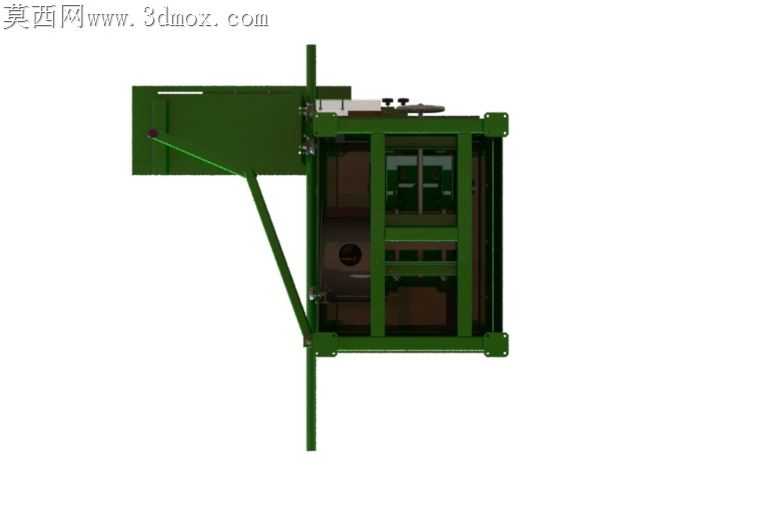

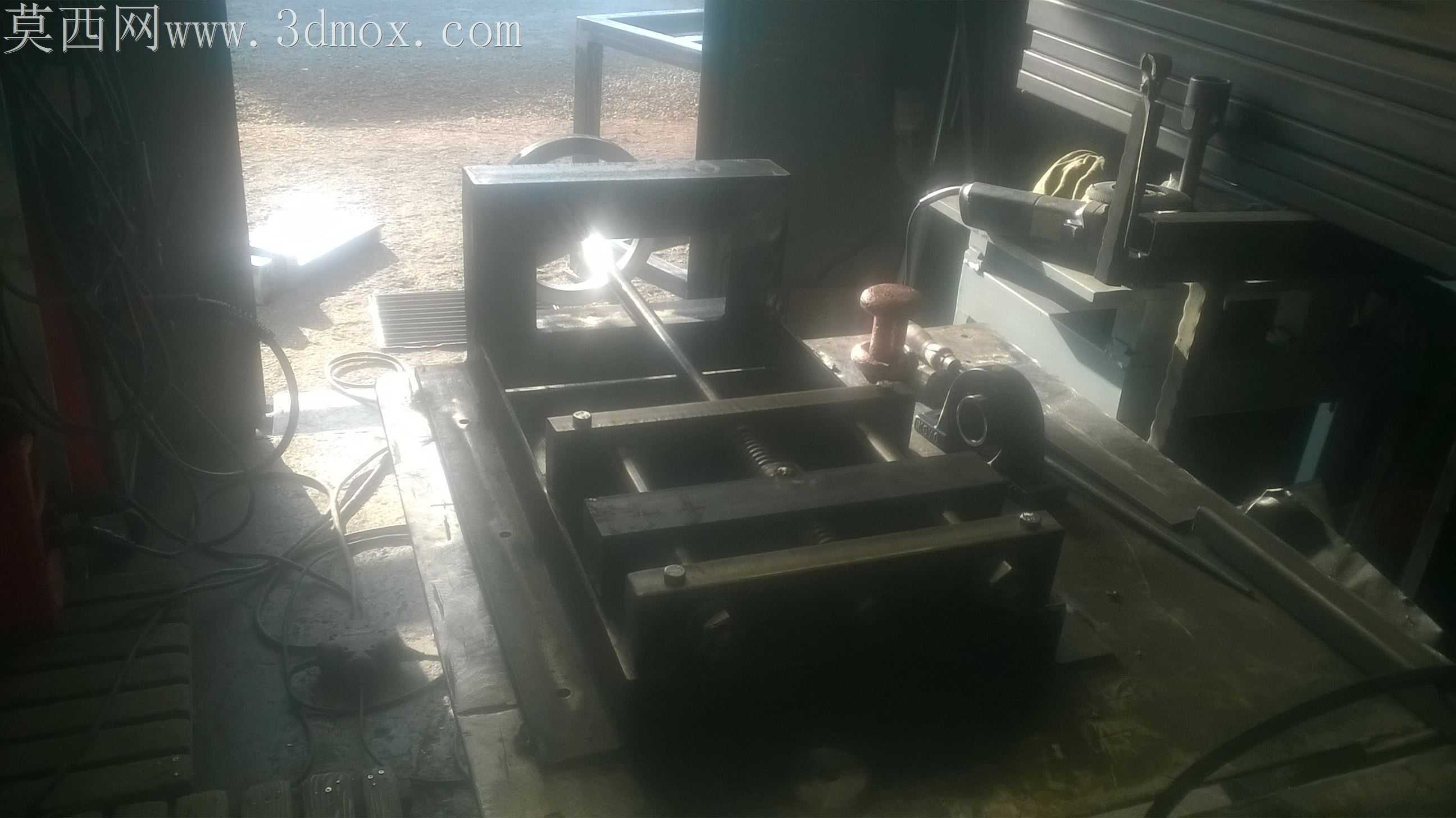

小型木工加工作坊里，传统简易圆锯常出现机架晃动导致锯切面偏斜、进料无定位造成木料尺寸误差超差、锯片外露无防护埋下安全隐患的问题，这款卧式圆锯的结构设计恰好针对这些现场加工痛点做了针对性的结构优化。方管焊接的机架采用下沉式锯片安装位，把锯片驱动电机藏在机架框架内部，既降低了整台设备的重心，减少锯切硬木时的整机震动，也避免加工过程中木屑飞溅直接落到电机散热槽里造成电机过热卡滞。伸出机架的长导杆搭配手轮调节机构，能根据待切割木料的厚度精准调整靠山的位置，导杆表面做了镀铬硬化处理，长期滑动调节也不会出现磨损卡顿，靠山和锯片的平行度公差控制在0.1mm以内，切割长木料时不会出现夹锯、烧片的问题。机架侧面延伸出的进料托板做了折边加强处理，托举长木料时不会因为承重出现下弯变形，托板表面和锯台平面保持齐平，木料推送过程中不会出现卡滞跳料的情况。锯片外侧加装的弧形防护罩能顺着木料进料方向自动抬升，切割完成后靠自重回落盖住锯片，既不影响正常进料操作，也能避免操作人员误触高速运转的锯片，防护罩下方预留的排屑口能顺着锯片旋转方向把木屑导到设备侧方，不会在锯台位置堆积影响木料推送。手轮的安装位置设在机架外侧操作位，操作人员站在设备侧方就能完成尺寸调节，不用探身到锯片正上方操作，规避了调整尺寸时碰到锯片的风险。机架底部的可调支脚能适配不平整的车间地面，把锯台调整到水平状态，避免木料因为台面倾斜出现自动滑移的问题，支脚和机架的连接位置做了加强筋焊接，长期承重也不会出现支脚变形歪斜的情况。驱动电机的安装座做了长槽孔设计，能通过调整螺栓位置张紧传动皮带，皮带外侧加装的防护罩能避免木屑卷入皮带轮造成皮带磨损断裂，也能防止操作人员衣物卷入传动部件。整个设备的结构没有多余的复杂构件，所有受力位置都做了针对性的加强处理，日常维护只需要定期清理排屑口、检查皮带张紧度就能稳定运行，适配小型木工作坊的型材切割、木料断料、小件开料等日常加工需求，相比传统简易圆锯，加工精度和操作安全性都有明显提升。
