大规格金属切割设备斜置切割头结构

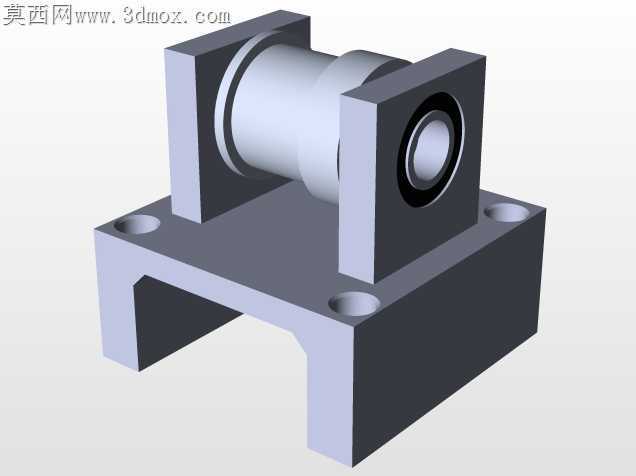

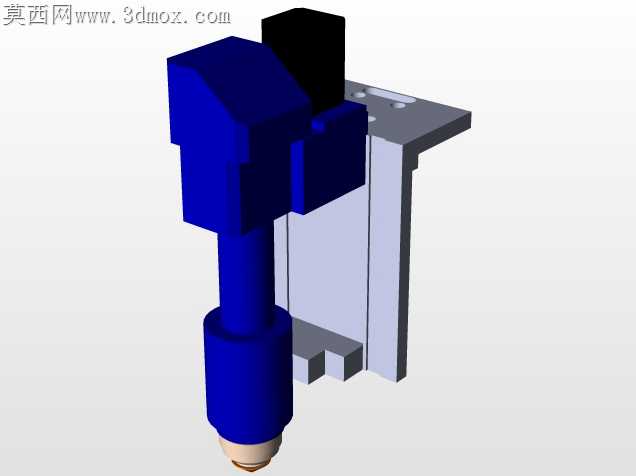

厚板金属切割现场常遇到坡口加工精度不足的问题，传统直切切割头完成垂直面切割后，还需二次吊装工件调整角度开坡口，多次装夹带来的定位误差常让坡口角度偏差超过2度，后续焊接时焊缝填充量骤增，还容易出现未焊透的缺陷。这款切割设备的斜置切割头结构，直接将切割炬调整至固定1800W功率适配的倾斜角度，切割行程覆盖2200mm×1500mm的大尺寸板材幅面，一次走刀就能完成带坡口的切面加工，省去二次装夹的对位时间。切割头的铰接支座做了加厚处理，支座与横向滑台的连接面预留了0.02mm的研磨公差，避免高速移动时切割头出现角度偏移，滑台侧面的拖链安装槽做了下沉设计，切割过程中气管、电缆不会与板材边缘发生剐蹭，拖链的弯曲半径严格匹配线缆最小弯折要求，长期往复移动也不会出现线缆外皮破损的问题。切割头侧面的防撞感应触边突出炬嘴3mm，切割过程中如果遇到板材翘曲变形，触边先接触到凸起部位就会触发急停，避免炬嘴直接撞击钢板造成损坏，触边的安装座采用快拆结构，日常更换触边不需要拆解整个切割头组件，两分钟就能完成更换。斜置切割头的角度锁紧块采用楔形涨紧结构，相比传统螺栓顶紧的固定方式，锁紧后切割头的角度晃动量控制在0.1度以内，长时间连续切割也不会出现角度漂移。切割头下方的排屑导流板顺着倾斜角度布置，切割产生的高温熔渣会顺着导流板滑落到设备下方的渣斗，不会堆积在滑台导轨表面，导轨的防护罩采用分段式搭接结构，每段防护罩的搭接边都做了翻边处理，细小的金属粉尘不会从接缝处进入导轨内部，能大幅延长导轨滑块的维护周期。设备的横向横梁采用箱型焊接结构，内部焊接了交错布置的加强筋，切割头移动到横梁两端时，横梁的下挠量控制在0.15mm以内，不会因为横梁变形导致切割深度出现偏差。切割炬的夹持座做了同轴度校准设计，更换不同功率的切割炬时，不需要反复调整炬嘴的对中位置，夹持座的锁紧螺母采用防滑纹路设计，现场操作人员戴劳保手套也能轻松完成锁紧操作，不会出现打滑拧不紧的情况。
