在轨道交通、厂区重载运输、起重设备走行机构的设计环节中,导轨作为承载轮压、引导走行方向的核心受力构件,其截面参数的准确性直接影响后续轮轨匹配校核、轨道基础受力计算、扣件选型的全流程设计效率。这套参数化构型覆盖了从#14到#100的全系列ASCE标准导轨截面,完全贴合美标铁路及工业轨道的截面尺寸规范,可直接调用至不同载荷等级的轨道系统设计场景中,无需设计人员从零开始绘制截面草图、反复核对标准参数。
从实际工程应用场景来看,小规格的#14到#30导轨,多用于轻型起重设备的走行轨道、厂区内轻型电动平车的运行线路、仓储物流系统中穿梭车的导向轨道,这类场景下轮压普遍在1t以内,导轨截面高度较低,安装时对基础的承载要求不高,可直接通过压板固定在混凝土地面或轻型钢结构梁上;#35到#65的中等规格导轨,是厂区重载电动平车、中型门式起重机、港口小型转运设备走行机构的常用选型,这类场景轮压在3t到10t区间,导轨的轨头厚度、腰高都有相应提升,能够承受更大的垂直轮压与横向导向力,安装时需要配套专用的轨道扣件、弹性垫板,分散轮压带来的冲击载荷;#70到#100的大规格导轨,则对应干线铁路支线、重型门式起重机、大型料场堆取料机的走行轨道,这类场景轮压普遍超过15t,部分重载场景甚至能达到30t以上,导轨的轨底宽度更大,能够将集中载荷更均匀地传递到下方的轨道梁或道砟基础上,轨头的圆弧半径也经过优化,能够减少轮轨接触时的应力集中,降低长期运行后的轨头磨耗速率。

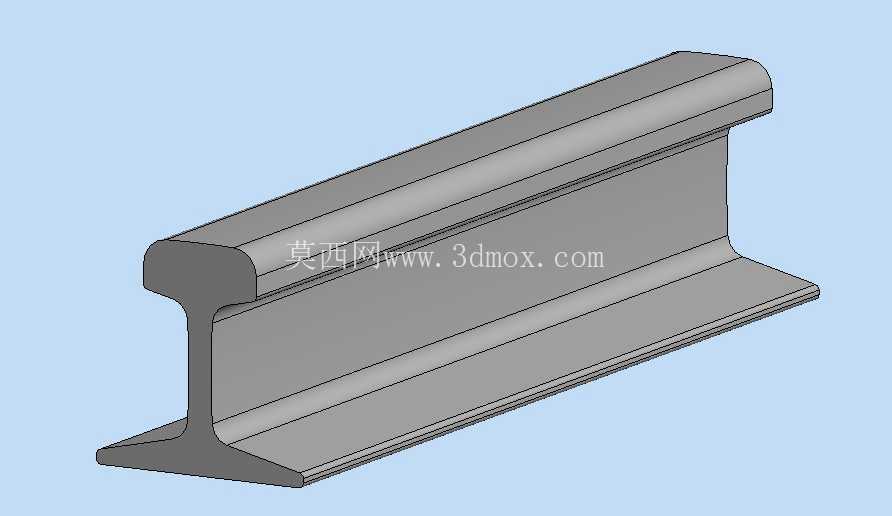

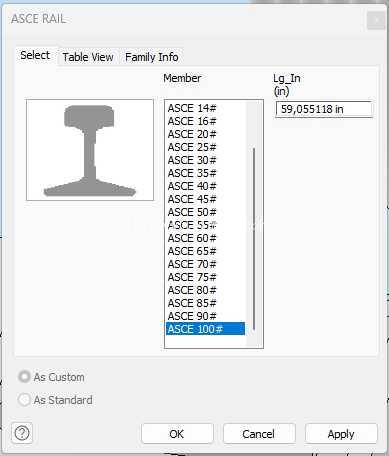

从设计思路来看,这套构型采用参数化的iPart逻辑搭建,所有截面尺寸都与ASCE标准的参数表一一关联,切换规格时不需要重新绘制截面,仅需在参数表中选择对应型号,即可自动生成对应尺寸的三维实体,同时保留了导轨的关键几何特征:轨头部分的圆弧轮廓完全匹配标准轮缘的接触曲面,能够保证轮轨接触时的贴合度,避免出现点接触导致的局部应力过大;轨腰部分采用等厚度的垂直腹板结构,在保证截面抗弯模量的前提下尽可能降低型材自重,减少材料消耗;轨底部分采用带斜度的宽翼缘结构,既能够提升导轨放置时的稳定性,也能匹配标准扣件的压紧面尺寸,安装时不需要额外加工轨底的配合面。
在安装边界的设计考量上,所有规格的导轨模型都预留了标准的长度延伸接口,设计人员可根据实际线路长度直接拉伸实体长度,不需要重新调整截面特征;轨底的安装基准面做了平整化处理,能够直接与轨道垫板的上表面做配合约束,装配时可快速完成导轨的定位;轨头的顶面与侧面都保留了标准的加工余量参考,针对需要进行轨头淬火、打磨处理的应用场景,可直接基于模型提取加工面的轮廓,生成对应的加工工序。在进行轨道系统的三维装配时,这套模型可直接与标准车轮、轨道扣件、压板组件做配合约束,快速完成整段轨道的装配校核,检查不同规格导轨对接时的错边量、伸缩缝预留尺寸是否符合设计要求,避免二维设计时容易出现的尺寸干涉问题。
针对不同的应用场景,这套模型还可用于后续的有限元受力分析,直接导入仿真软件后即可划分网格,施加对应的轮压载荷、约束条件,校核不同规格导轨在额定载荷下的挠度、应力分布是否满足设计要求,不需要再重新简化几何模型,大幅缩短了轨道系统从选型到校核的设计周期。对于从事起重设备设计、厂区物流规划、轨道交通配套设计的结构工程师来说,这种覆盖全系列规格的参数化导轨模型,能够避免重复建模的繁琐工作,减少因标准参数核对错误导致的设计返工,让设计人员将更多精力放在轨道系统的布局优化、受力匹配上,而非基础的型材建模工作。
