THKHSR25参数化球保持架直线导轨

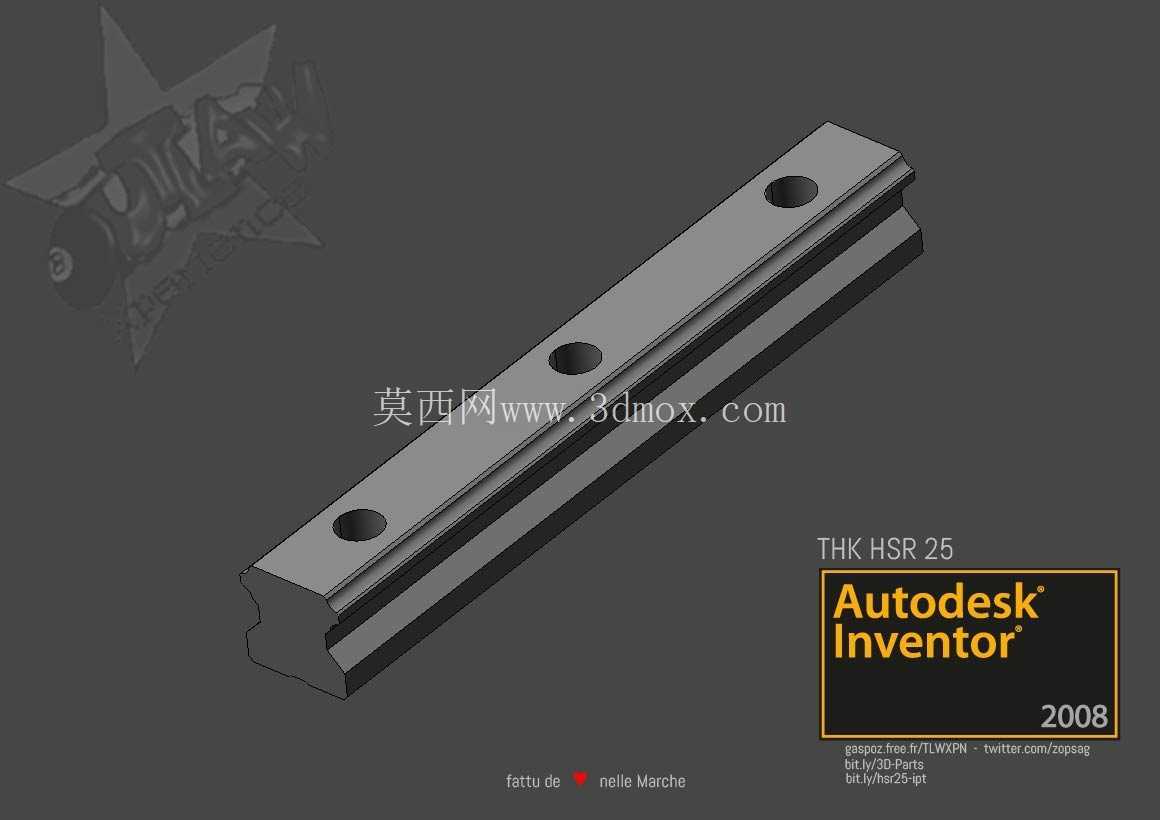

　　这款HSR25系列球保持架型LM导轨，属于THK经典的高负载径向型直线导轨品类，日常选型中多用于中等负载的直线传动场景，比如立式加工中心的Y轴进给滑台、自动化点胶设备的X向行走轴、包装机械的物料推送工位，都能见到同系列导轨的实际应用，球保持架结构的设计，能让导轨内部的滚动钢球保持均匀的间距，避免钢球之间的相互碰撞摩擦，既降低了运行时的噪音，也减少了滚动体的磨损，长期运行下的精度保持性要优于无保持架的普通滚珠导轨，同时保持架还能储存一定量的润滑脂，延长导轨的维护周期，适合无尘车间、高速运行的设备场景使用。在自动化生产线、精密机床、半导体制造设备、工业机器人关节行走轴这类对直线运动精度有严苛要求的场景里，滚动直线导轨的选型与适配一直是结构设计环节的核心工作之一，常规固定规格的导轨模型往往无法快速适配不同行程的设备布局需求，每次调整安装孔位、导轨长度都需要重新绘制草图、约束特征，耗费大量重复建模的时间，参数化的导轨模型则能通过变量驱动快速生成符合设计边界的规格，大幅提升前期方案迭代的效率。

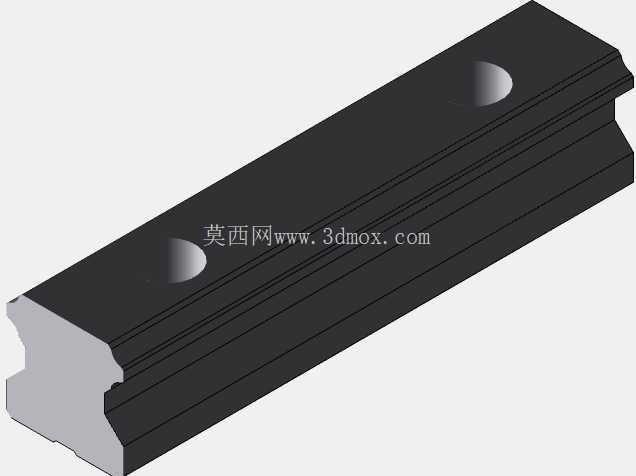

　　从设计逻辑上看，这款参数化模型将导轨的核心尺寸做了变量关联，设计人员只需要调整沉孔数量、首尾端距、孔间距这些核心参数，就能快速生成对应长度的导轨模型，不需要逐个绘制安装孔、切除导轨端面特征。模型里默认的首尾沉孔到导轨端面的距离为20mm，这是THK原厂HSR25系列的标准端距参数，相邻安装孔的标准孔距为60mm，参数设置里预留了孔数的调整阈值，最少可设置2个安装沉孔，设计人员可以根据设备安装面的实际布局、负载计算得出的螺栓固定点需求，灵活调整孔位数量与排布，生成的模型会自动更新导轨总长，不需要手动拉伸切除特征，能直接导出用于装配干涉检查、安装板开孔定位的参考文件。从安装边界来看，HSR25系列导轨的截面尺寸是固定的标准值，导轨宽度23mm，安装沉孔的直径适配M6的内六角安装螺栓，沉孔深度能完全容纳螺栓头部，不会出现螺栓头突出导轨安装面影响滑块运行的问题，导轨的滚道截面为圆弧沟槽，和滑块内的滚道形成两点接触结构，能同时承受径向、反径向、左右方向的负载，对于安装面存在少量平行度误差的场景，也能通过滚动体的微量变形吸收一定的安装误差，降低设备组装时的调校难度。

　　在实际设备设计过程中，使用这类参数化导轨模型，能在方案初期快速完成不同行程的布局验证，比如做3C产品检测设备的X轴设计时，需要根据检测工位的数量调整导轨行程，只需要修改孔数参数就能得到对应长度的导轨模型，直接导入装配体和滑台、驱动电机、皮带传动组件做干涉检查，不需要反复去供应商官网下载不同长度的模型文件，也避免了手动改模型出现的尺寸错误。同时模型的滚道、安装孔、端面倒角这些细节特征都和原厂实物保持一致，后续做有限元受力分析时，也能直接赋予材料属性计算导轨的形变情况，不需要再对模型做简化修复。

　　要注意的是，在调整参数生成非标长度导轨时，需要匹配原厂的最大长度限制，避免生成超出生产工艺范围的规格，同时安装孔的排布要尽量均匀，减少导轨固定后出现的内部应力，保证滑块运行的顺畅度。这类参数化的标准件模型，本质上是把机械设计中重复的建模工作标准化、变量化，让结构工程师能把更多精力放在设备的功能逻辑、负载校核、布局优化上，而不是耗费时间在标准件的重复绘制上，对于经常做非标自动化设备设计的工程师来说，这类可参数驱动的导轨模型，能大幅缩短方案输出的周期，减少建模环节的低级错误。
