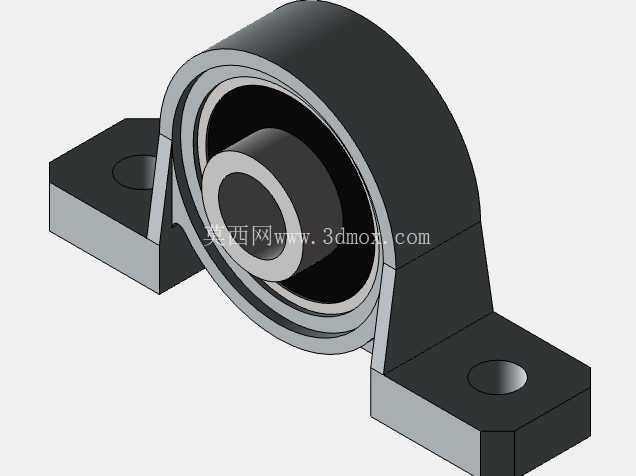

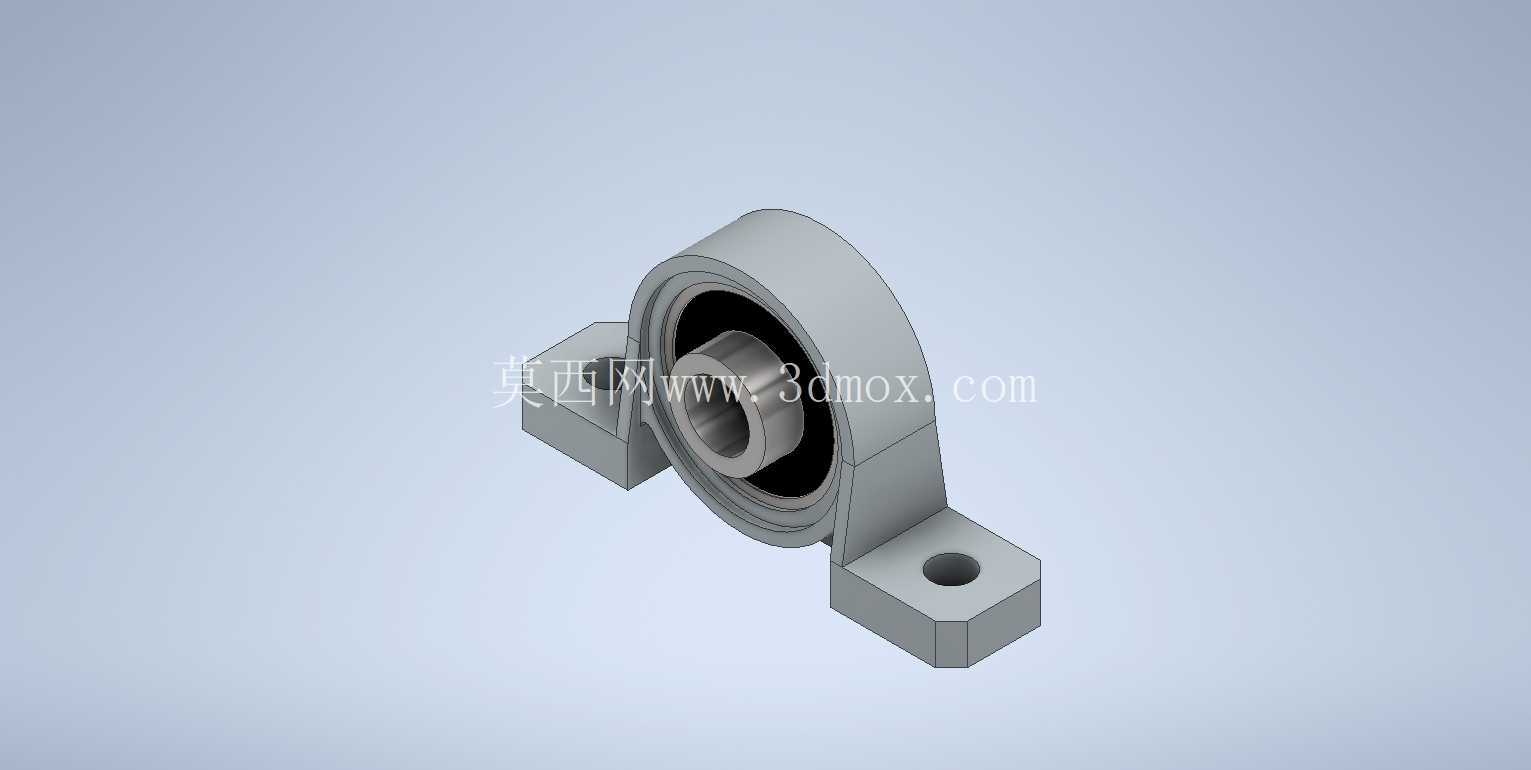

KP-08立式带座轴承结构设计

　　在轻工输送线、小型食品加工设备、桌面级自动化传动工位这类对轴系支撑空间要求紧凑的场景里，KP-08立式带座轴承是出镜率极高的支撑部件，很多刚接触非标设计的工程师容易把它和普通外球面轴承座混淆，实际上它的结构逻辑更偏向轻载快装的应用定位，不需要复杂的预紧调整，安装容错空间也比常规剖分轴承座大很多。从实际使用场景来看，这类轴承常被用在直径8mm的光轴传动工位，比如小型皮带输送机的从动辊支撑、桌面分拣机构的滚轮轴固定、小型风机的叶轮轴定位，这些场景的共同特点是径向载荷不大，转速多在每分钟数百转区间，不需要承受大的轴向冲击，对安装的便捷性要求高于重载承载能力。从功能特性上看，这个轴承单元把滚动轴承本体和立式安装支座做成了一体化结构，轴承内圈和轴的配合多采用间隙配合加顶丝锁紧的方式，现场安装的时候不需要额外加工轴承座的安装孔位，也不用调整轴承的同轴度，只要把轴穿入内圈，拧紧内圈上的紧定螺丝，再把支座两个脚的安装螺栓锁死就能完成装配，比单独采购轴承再加工轴承座的方案能节省至少三分之一的装配工时，很适合批量设备的快速组装。

　　设计思路上，这个模型的结构完全贴合实际生产的加工逻辑：支座部分采用带两个安装翼的立式结构，两个安装翼上的沉孔是为了让内六角安装螺栓的头部完全沉入孔内，避免螺栓头突出干涉周边的传动部件；轴承外圈和支座的轴承室采用过盈配合压装，不需要额外的挡圈或者端盖固定，靠配合公差就能实现外圈的轴向定位，减少了零件数量；轴承内部的滚动体采用单列深沟球的结构，能承受主要的径向载荷，同时可以承受少量的双向轴向载荷，应对轻载场景下轴的少量窜动完全足够。

　　很多新手建模的时候容易忽略安装边界的尺寸细节，这个轴承单元的安装边界其实有几个必须注意的点：两个安装孔的中心距是固定的选型参数，选型的时候必须和设备安装板的孔位对应，不能随意缩放；轴承中心到安装底面的高度是轴系高度定位的核心尺寸，直接决定了传动轴的中心高，建模的时候如果这个尺寸出错，会导致整根轴的安装高度偏差，后续和联轴器、驱动轮的对接都会出现同轴度问题；安装翼的厚度决定了螺栓的可用长度，选螺栓的时候不能太长，否则会顶到轴承外圈的外壁，也不能太短，否则锁附力不够会导致运行时支座松动；轴承内孔的长度要和轴的插入深度匹配，顶丝的位置要对应轴上的平面位，避免顶丝直接顶在光轴的圆弧面上，运行时出现打滑松脱的情况。

　　从实际运维的角度看，这种一体化轴承单元属于免维护类的轻载部件，内部的润滑脂在出厂时已经填充完成，日常使用不需要定期注油，一旦出现转动卡顿或者间隙过大的情况直接整体更换即可，不需要拆解维修，这也是它在小型自动化设备里被广泛使用的原因——不需要专门的运维人员做轴承保养，能降低设备的全周期使用成本。建模的时候还要注意支座的拔模角度，因为这类轴承座的支座部分多采用压铸工艺成型，安装翼的边缘、轴承室的外壁都有符合压铸工艺要求的拔模斜度，轴承外圈和支座结合的位置有一圈定位止口，压装的时候靠这个止口保证轴承的轴向位置不会偏移，两个安装孔的同轴度、安装面的平面度都有对应的公差要求，建模的时候如果把这些工艺特征省略，做出来的模型就只能做外观展示，没法用于实际的生产加工或者设备装配仿真。另外要注意的是，这种立式轴承的安装面必须是平整的金属面，如果安装面有焊接变形或者平面度超差，锁附螺栓的时候会导致轴承室变形，把轴承外圈挤变形，轻则转动卡顿，重则短时间内就会出现滚动体磨损抱死的情况，所以在做设备安装板设计的时候，轴承安装位的平面度公差一般要控制在0.1mm以内，不需要太高的加工精度，但也不能完全不做平面度要求。
