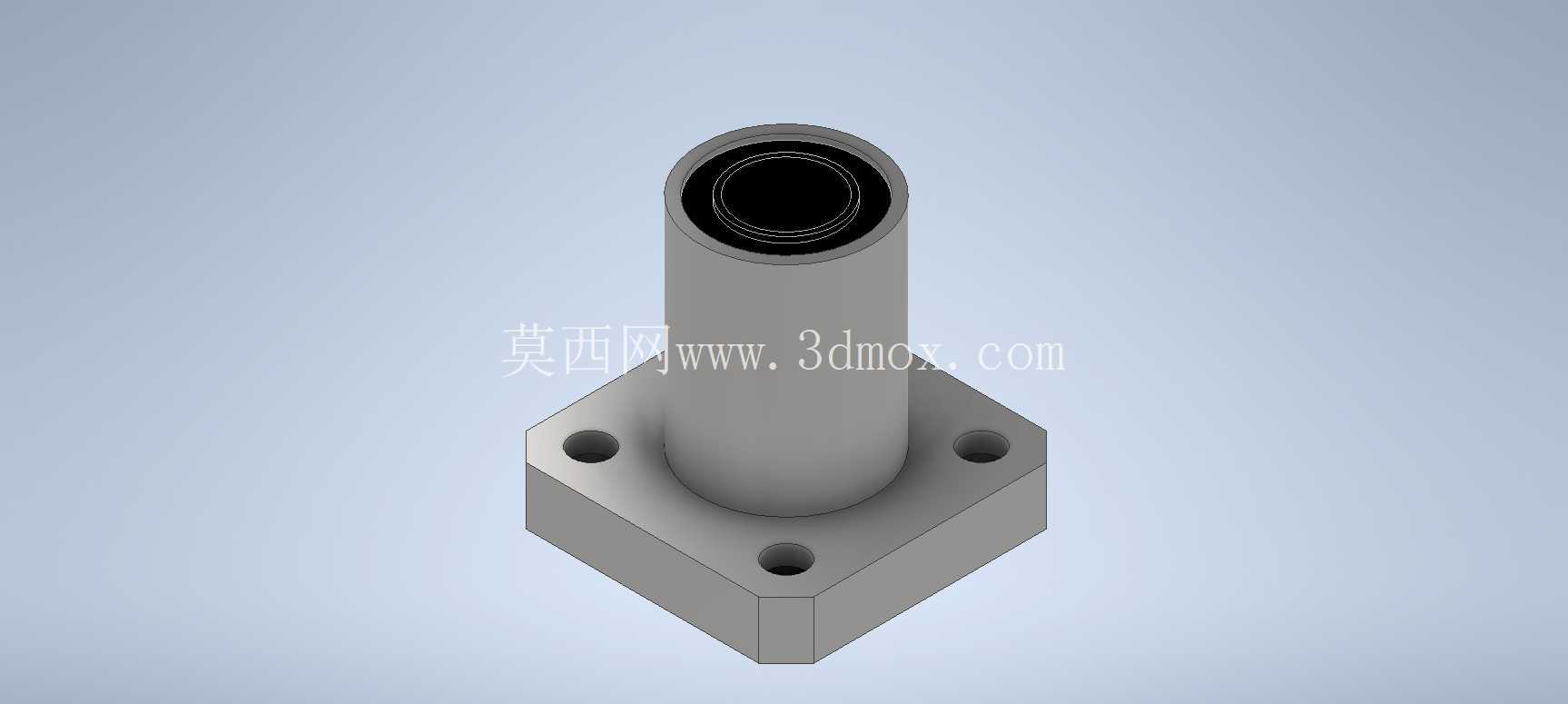

LMK8UU方形法兰直线运动轴承结构

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191512
  • LMK8UU方形法兰直线运动轴承结构

做非标设备结构设计的工程师,在处理小负载直线往复运动的导向选型时,大概率都接触过方形法兰型直线轴承这类部件,这款适配8mm光轴的LMK8UU规格,更是桌面级CNC、桌面3D打印机、小型自动化送料机构里的常客。不同于无法兰的直筒型直线轴承需要额外设计轴向限位的卡簧槽或者端盖固定结构,方形法兰款的安装逻辑更直接——法兰端面上的四个安装孔直接对应安装基板上的螺纹孔位,穿入内六角螺丝就能完成轴承的轴向与径向定位,不需要额外加工限位台阶,对于安装空间紧凑、安装板厚度有限的场景来说,能省掉不少结构设计的冗余工作量。

从实际使用的工况来看,这类轴承的核心作用是为光轴提供低摩擦的直线运动导向,内部的保持架均匀排布着循环钢珠,钢珠在轴承套的滚道内循环滚动,将轴与轴承之间的滑动摩擦转化为滚动摩擦,大幅降低运动过程中的阻力,同时保证运动的同轴度与直线度。这款适配8mm直径光轴的规格,额定动负载与静负载都匹配小型运动机构的需求,比如桌面3D打印机的X轴、Y轴运动导向,小型点胶机的针头升降导向,或者非标检测设备里的探针往复运动机构,用这个规格的轴承既能满足运动精度要求,又不会占用过多的安装空间。

设计这款轴承的三维模型时,首先要明确安装边界的尺寸约束:方形法兰的四个安装孔中心距是选型时的核心匹配参数,建模时需要严格保证孔位的位置度公差,避免实际装配时出现孔位错位无法安装的问题;轴承主体的圆柱段外径需要和安装板上的避让孔做间隙配合设计,通常避让孔直径比轴承外径大0.1-0.2mm,既方便装配时的导入,又不会因为间隙过大导致轴承倾斜影响导向精度;法兰的厚度尺寸决定了轴承的轴向定位强度,建模时要注意法兰端面与轴承内孔的垂直度公差,否则锁紧安装螺丝后会导致轴承内孔倾斜,造成光轴运动卡滞、磨损加剧的问题。

从结构细节来看,轴承两端的密封结构设计也不能忽略,密封圈的作用是阻挡外界的粉尘、切屑进入轴承内部的钢珠滚道,避免钢珠和滚道出现磨粒磨损,延长轴承的使用寿命,在三维建模时要给密封圈留出对应的安装槽位,不能忽略这个细节导致模型和实物存在装配偏差。另外,轴承内孔与光轴的配合属于间隙配合,通常选用h6公差级别的光轴与之匹配,既能保证运动的顺畅性,又不会因为间隙过大导致运动过程中出现晃动,影响末端执行件的定位精度。

在实际设备装配调试时,这类方形法兰直线轴承的安装有几个需要注意的工程细节:首先是同一根光轴两端的两个轴承必须保证同轴度,安装时需要先将光轴穿入两个轴承,再逐步锁紧法兰上的固定螺丝,避免先锁紧一端再强行穿入光轴导致轴承承受径向偏载,加速钢珠和滚道的磨损;其次是安装面的平面度要满足要求,如果安装法兰的基板存在翘曲,锁紧螺丝后会导致轴承外套产生形变,挤压内部的钢珠保持架,造成运动阻力变大甚至卡滞;另外在日常维护时,需要定期通过轴承上的油嘴注入润滑脂,减少钢珠与滚道之间的磨损,尤其是在有粉尘的加工场景下,要定期检查密封圈的完好性,及时更换磨损的密封圈,避免杂质进入轴承内部。

不同于圆形法兰的直线轴承,方形法兰的安装孔位是正交分布的,在安装板上排布孔位时更符合直角坐标系的设计习惯,对于紧凑型的模组化设计来说,方形法兰的外形更容易和铝型材、安装板的直角边对齐,减少装配时的对位调整时间,这也是很多小型自动化设备优先选用方形法兰直线轴承的原因之一。这款8mm内径的规格,因为适配的光轴直径小、整体结构紧凑,在桌面级制造设备里的应用占比很高,建模时除了要还原外部的安装尺寸,内部的钢珠循环通道、保持架结构如果是做运动仿真的话也需要准确还原,才能在仿真阶段准确模拟出轴承的运动阻力与负载特性,为后续的电机选型、结构强度校核提供准确的参考依据。
