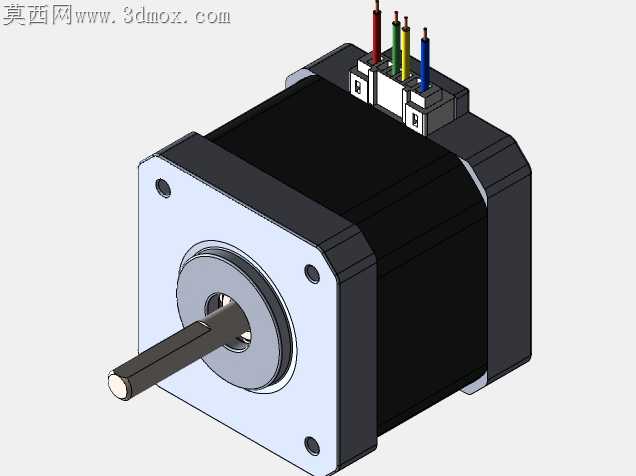

Nema17标准步进电机结构三维设计

常规小规格步进电机量产时，前端盖安装孔位与轴伸同轴度偏差超0.02mm，就会导致配套同步轮带边摩擦、负载运行时轴承受径向偏载，长期运转会出现轴承异响、丢步的问题。这款Nema17规格的步进电机结构设计，在前端盖的安装基准面做了0.01mm的凸台止口设计，止口与轴孔的同轴度公差严格控制在0.008mm以内，安装时能直接与设备安装板的定位槽嵌合，不需要反复打表调整就能保证轴伸与传动部件的对中精度，省去了现场装配的调校时间。后端的接线端子座没有采用常见的直插式焊片结构，而是做了带卡扣限位的端子固定槽，四根不同相序的接线柱分别对应独立的绝缘隔腔，即使在设备运行产生持续振动的工况下，焊线位置也不会因为拉扯出现松脱、相序短路的隐患。定子外壳与前后端盖的配合面做了微小的倒角导向，装配时端盖能顺着倒角滑入配合位，不会因为硬敲导致外壳漆面脱落或者端盖变形，配合处的公差带选在过渡配合区间，既保证装配后定子铁芯不会出现径向窜动，又不需要用压机强行压装，小批量组装时徒手加橡胶锤就能完成装配。轴伸端的卡簧槽位置做了0.05mm的轴向尺寸冗余，卡簧装入后不会对轴承内圈产生额外的轴向预紧力，避免轴承因为预紧过大出现运转发热、寿命缩短的问题。出线端的绝缘座与后端盖之间预留了0.1mm的涂胶槽，点胶固定后能达到IP54的防尘等级，适配多粉尘的车间加工场景。转子磁钢的固定位做了周向的滚花纹理，磁钢粘接后能承受更高的过载扭矩，不会因为急停反转出现磁钢滑脱的故障。
