光驱步进电机传动进给机构设计

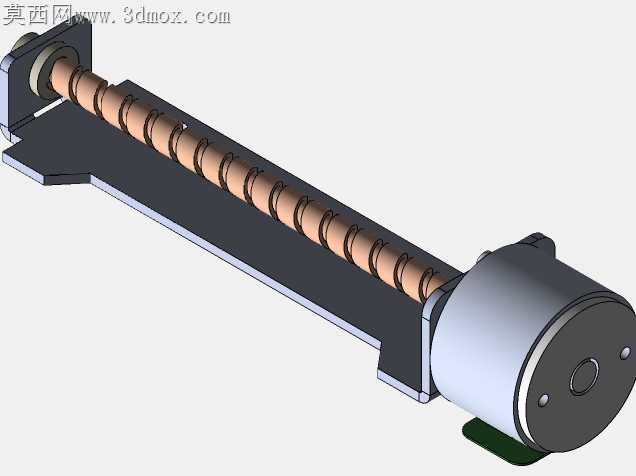

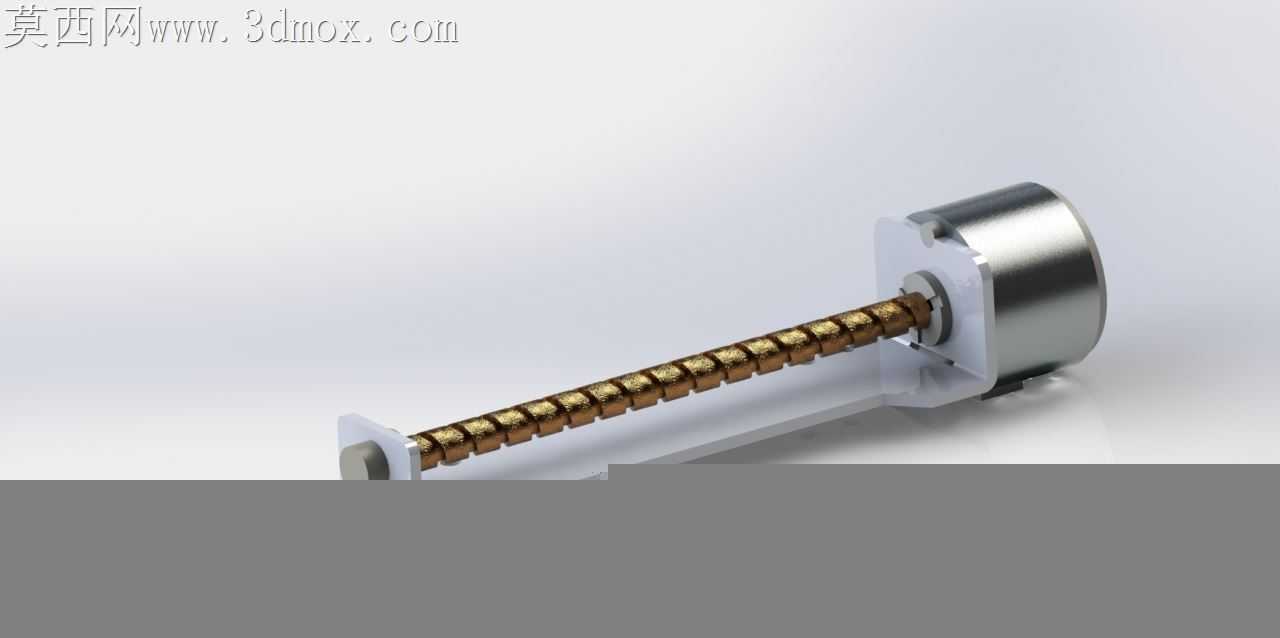

光驱进给机构的加工适配难点，始终集中在薄型金属机架的形变控制与传动副的同轴度匹配上。冲压成型的镀锌钢板机架边缘带有多处定位缺口，冲压工序中若落料间隙控制偏差超过0.02mm，后续导轨安装面的平面度就会超出公差带，直接导致丝杆进给时出现卡顿、跳步问题。这套结构里的步进电机输出端直接耦合铜质传动丝杆，没有额外加装联轴器，对电机安装座的垂直度要求极高，铣削安装座定位面时，需要一次装夹完成轴承孔与端面的加工，避免二次装夹带来的位置偏差，否则丝杆转动时会产生周期性径向跳动，带动激光头组件出现读取偏移。

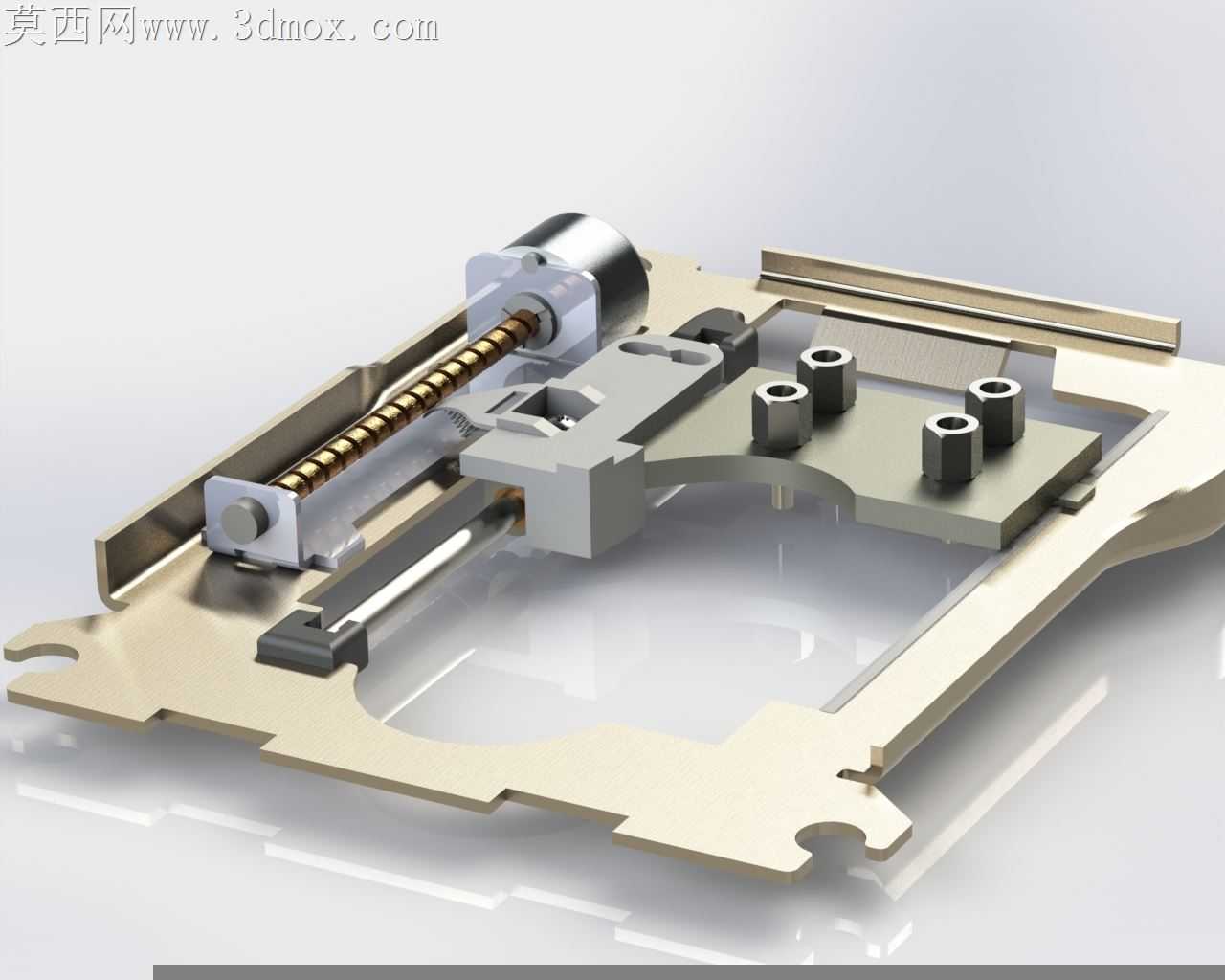

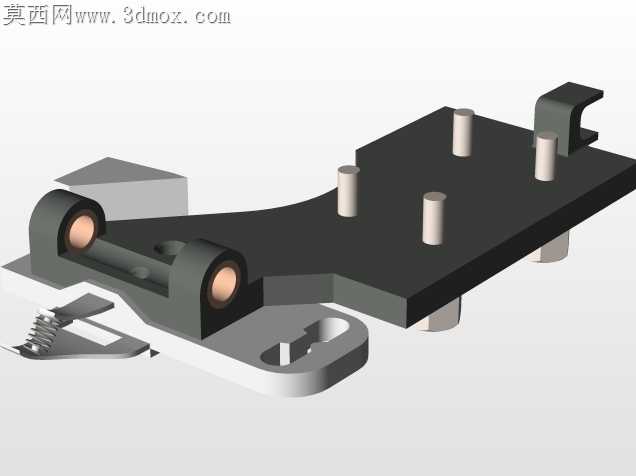

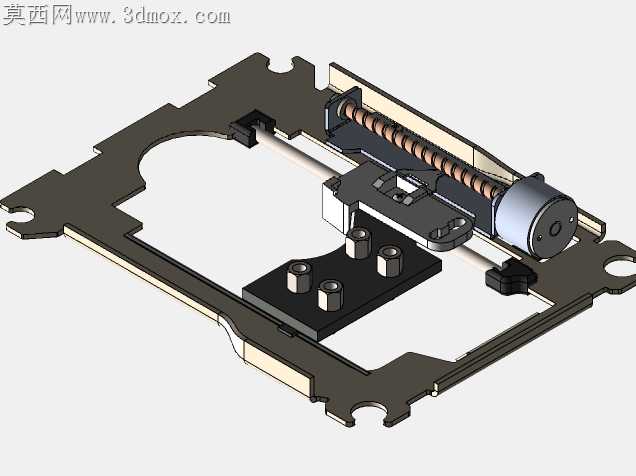

机架上的四个内六角圆柱头定位柱，是用来固定光驱核心读头托架的，柱体的压装深度需要严格控制，压入过深会顶起托架导致滑动面与导轨间隙过小，滑动阻力陡增；压入过浅则托架固定不稳，高速寻道时会产生共振异响。压装工序前需要对机架上的安装孔做铰孔处理，保证孔壁粗糙度达到Ra1.6，减少压装时的切削碎屑残留，避免柱体倾斜。丝杆配套的导向滑座采用POM材质嵌件与金属基座结合的设计，金属基座保证结构刚性，POM嵌件直接与丝杆螺纹啮合，不需要额外加装铜螺母，既压缩了整体厚度，又能利用工程塑料的自润滑特性减少传动噪音，但加工时嵌件与金属基座的结合面不能有溢料，否则滑座在导轨上滑动时会出现卡滞。

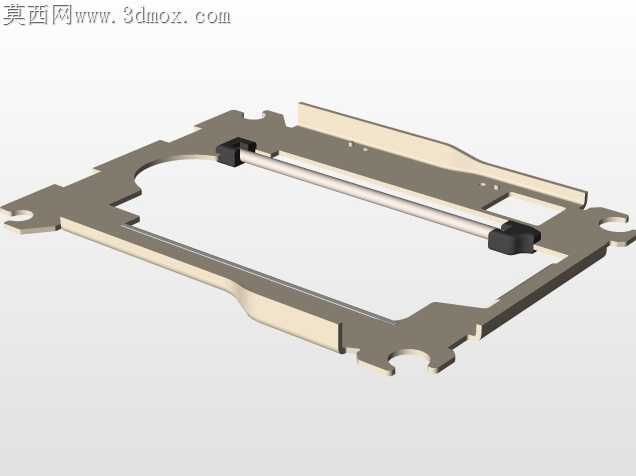

导轨采用冷拉不锈钢型材，不需要额外做表面淬火处理，型材本身的硬度就能满足光驱全生命周期的滑动磨损要求，裁切导轨时需要保证端面与导轨轴线的垂直度，否则端部的限位挡块安装后会出现偏斜，滑座移动到行程端点时会撞击挡块局部，长期使用会导致挡块松脱。整套结构没有多余的冗余紧固件，所有零件的定位都依靠冲压成型的卡爪与精密配合的柱孔，减少了装配时的螺丝锁附工序，适配自动化产线的快速装配需求，每个卡爪的折弯角度都需要在冲压后做回弹补偿，因为镀锌钢板的折弯回弹量大概在1.5到2度之间，模具设计时提前把回弹量算入折弯角度，才能保证装配时卡爪能精准卡入对应卡槽，不需要人工二次掰动调整。

传动丝杆的导程选的是0.5mm，适配步进电机的步距角，细分驱动下能实现微米级的进给精度，满足光盘数据读取时的寻道定位要求，丝杆端部的含油轴承安装位，轴径公差控制在g6级别，既保证轴承能顺利压入，又不会出现径向间隙过大的问题。整套机构的所有加工公差都围绕薄型化、低噪音、长寿命的光驱工况做适配，没有追求过高的无意义精度，在满足使用要求的前提下尽可能压缩加工成本，比如机架的非安装面就没有做额外的平面度校正，只把导轨、电机、定位柱的安装面公差控制在要求范围内，平衡了加工难度与产品性能。
