直插式超亮发光二极管结构设计

直插式LED是电子装联领域应用跨度极广的基础半导体发光元件，从消费类电子的状态指示、工业控制盘柜的信号反馈，到低压照明模组的光源单元、玩具类产品的发光组件，都能见到这类封装结构的身影。不同于贴片封装的LED适配高密度SMT产线，直插式封装的双引脚结构更适配手工焊接、小批量打样、波峰焊通孔插装的生产场景，在维修替换、教学实验、老旧设备改造项目中，这类元件的选型优先级始终居高不下。

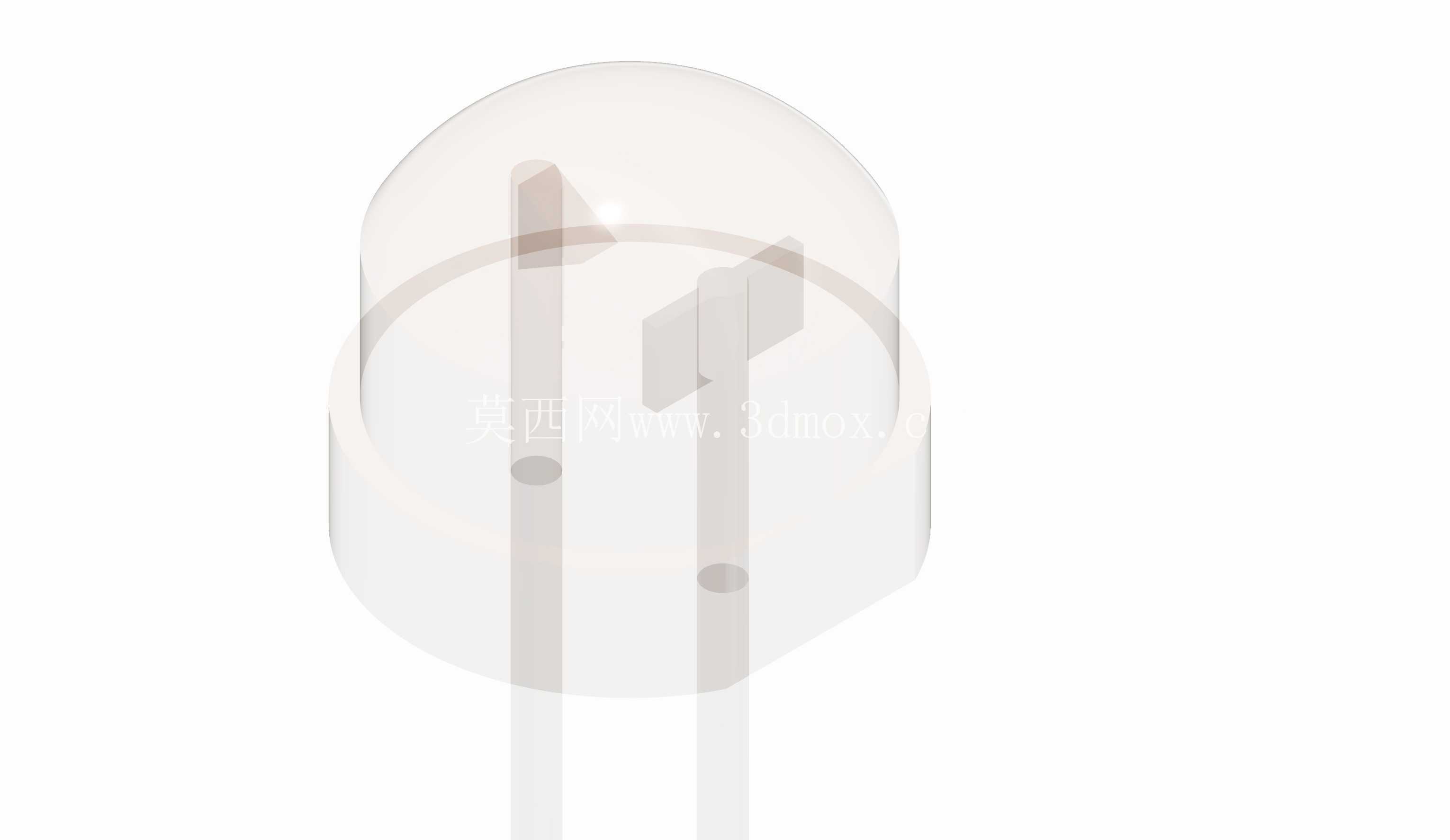

本次建模还原的5mm圆头直插超亮LED，首先从封装结构的功能逻辑出发做了完整的结构拆解：外层的透明环氧封装采用半球形聚光结构，这个曲面并非随意绘制的圆弧，而是结合环氧材料的折射率做了光学角度匹配，常规5mm直插白光LED的发光半角通常在20-30度区间，半球曲面的曲率直接决定了出光的聚光效果，建模时需要保证曲面的连续光滑，不能出现折线、凹坑等结构缺陷，否则会导致实际出光出现暗斑、光晕偏移的问题。环氧封装的下部是圆柱形的基座，这个部分的直径统一为标准5mm，公差控制在±0.1mm区间，这个尺寸是行业通用的安装基准，不管是PCB板上的开孔尺寸，还是面板指示灯的安装卡位，都以这个圆柱直径作为配合基准，建模时需要严格保证圆柱段的圆度，避免出现椭圆变形导致安装卡滞。

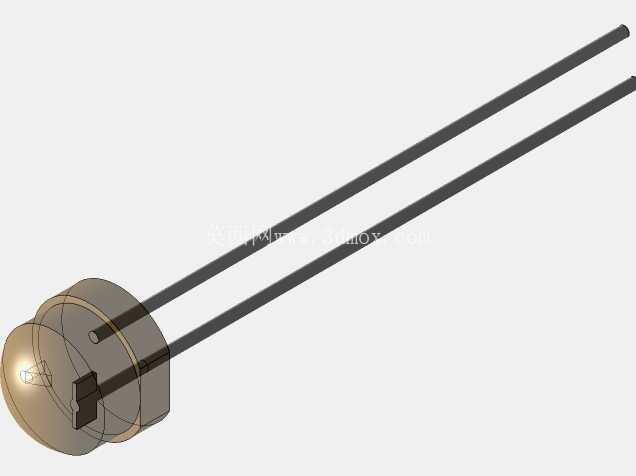

内部的核心结构包含发光芯片、反光杯、两根引出引脚。其中反光杯是压装在引线框架上的碗状结构，建模时需要保证碗面的倾斜角度与芯片发光角度匹配，让芯片侧面发出的光线能够经过反射后顺着环氧透镜的方向射出，减少封装内部的光损。两根引脚采用平行直插设计，引脚间距为标准2.54mm，刚好适配通用面包板、万能板的孔位间距，也符合多数PCB通孔插装的焊盘间距规范；引脚的直径统一为0.5mm，这个尺寸既能够保证穿过标准0.8mm的PCB开孔，又能保证焊接后有足够的结构强度，避免受外力拉扯时引脚从封装根部断裂。建模时特意还原了引脚的扁位结构——靠近封装基座的位置，其中一根引脚会做压扁处理作为极性标识，对应阴极方向，实际生产中这个扁位还能增加引脚与环氧封装的结合力，避免引脚受外力转动、松脱。

从安装边界来看，这类直插LED的安装方式主要分为两类：一类是PCB板直接插装，引脚穿过焊盘后焊接固定，此时需要注意环氧圆柱段距离PCB板面的高度，常规应用中预留0.5-1mm的间隙即可，避免焊接时高温传导到环氧封装导致材料受热变形；另一类是面板安装，需要配套对应的塑料灯座，灯座的内孔与5mm圆柱段过盈配合，此时建模时的圆柱段直径公差需要严格控制，过大会导致灯座无法装入，过小则会出现松动、歪斜的问题。引脚的长度在建模时保留了足够的裁剪余量，实际应用中可以根据PCB到面板的距离、焊接工艺要求裁剪到合适长度，不需要额外做结构修改。

从功能特性来看，这类超亮直插LED的工作电流通常在20mA以内，正向压降根据发光颜色不同在1.8-3.2V区间，结构设计上需要保证环氧封装的密封性，避免水汽、灰尘进入内部腐蚀芯片与引线键合点，所以建模时环氧封装与引线框架的结合面做了环形卡位结构，让环氧材料能够充分包裹引线框架的基座部分，提升封装的密封可靠性。另外，环氧材料本身具备一定的抗冲击能力，常规的跌落、轻微磕碰不会损坏内部结构，但建模时也还原了封装根部的圆角过渡，避免引脚与环氧结合处出现应力集中，受外力弯折引脚时出现环氧开裂的问题。

在实际设备选型中，这类结构的LED因为安装方式灵活、成本低廉、可靠性高，在工业控制柜的电源指示灯、故障报警灯，家电产品的电源指示、工作状态指示，户外亮化的低压灯串，学生电子实验的元器件套件中都有大量应用。建模过程中没有做多余的结构简化，完整还原了封装的光学曲面、引脚结构、内部反光杯的相对位置，不管是做产品装配的干涉检查、PCB布局的间距验证，还是做产品渲染的效果展示，都能够直接调用，不需要额外调整结构尺寸。
