离心式流体输送叶轮结构设计方案

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191574
  • 离心式流体输送叶轮结构设计方案
  • 离心式流体输送叶轮结构设计方案
  • 离心式流体输送叶轮结构设计方案

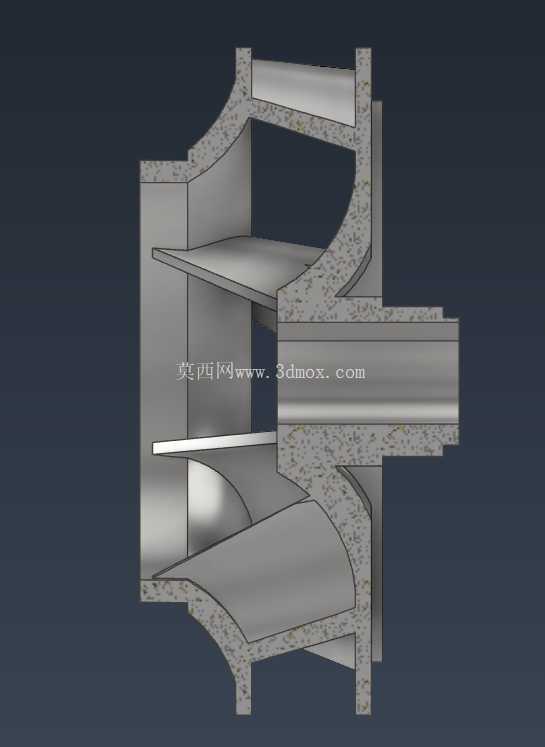

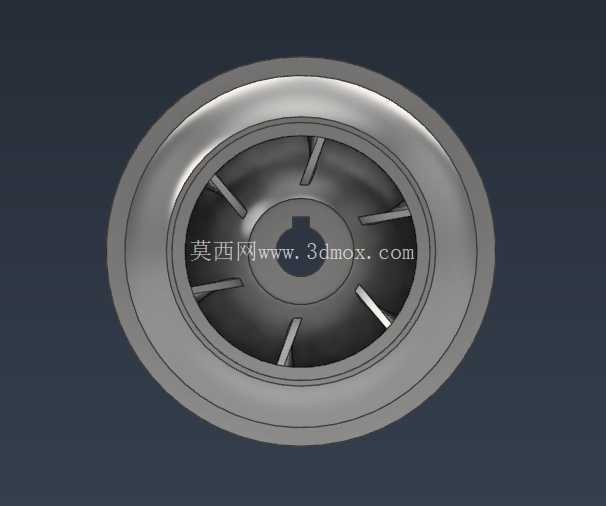

  这款叶轮主要面向中小功率离心式流体输送场景,可适配通风换气、低压流体循环、小型物料气力输送等工况,作为核心做功部件承担能量转换的核心作用,运行时通过自身旋转将输入的轴功转化为流体的压力能与动能,推动介质沿设定流道完成定向输送。从结构设计逻辑来看,整体采用后向式叶片布局,七片均匀分布的曲面叶片沿轮毂周向等角度排布,叶片型线经过曲率优化,能够在额定转速下降低流体入口冲击损失,减少流道内的涡流扰动,兼顾运行效率与气动噪声控制,适配多数常规工况下的平稳运行需求。

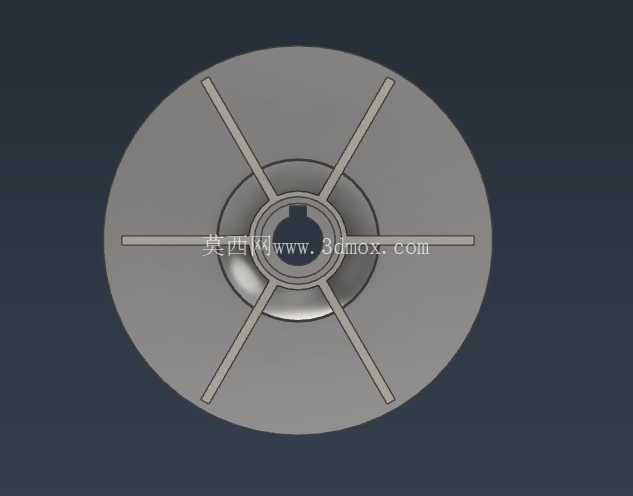

  轮毂中心设置标准键槽传动结构,可与对应直径的动力输出轴实现周向固定,键槽的尺寸公差按照通用机械传动配合要求设计,能够传递额定工况下的扭矩载荷,避免运行过程中出现传动打滑、轴孔配合松动的问题;轮毂与叶片的连接区域做了圆弧过渡处理,可有效降低应力集中系数,提升部件在长期交变载荷下的结构疲劳寿命,减少高速旋转时的结构失效风险。叶轮外缘设置整圈围带结构,一方面可以约束叶片出口端的流体泄漏,减少容积损失提升做功效率,另一方面能够提升叶片整体的结构刚度,降低高速旋转时叶片的振动幅值,避免叶片与周边壳体发生刮蹭干涉。

  从安装边界来看,这款叶轮的轴向尺寸紧凑,径向轮廓适配常规蜗壳流道的安装空间,安装时需要保证叶轮入口端与进风口的同轴度偏差在允许范围内,轴向预留足够的热膨胀间隙,避免运行过程中因温度升高、轴系窜动导致的部件碰磨。在实际选型适配过程中,需要匹配对应功率的动力输出端,根据输送介质的特性调整运行转速区间,如果输送含尘浓度较高的气体介质,可在叶片表面做耐磨涂层处理,提升部件的耐磨使用寿命;如果输送有一定腐蚀性的介质,可更换对应耐腐蚀材质完成同结构的生产加工。

  设计过程中针对叶片的进出口安装角做了多轮迭代调整,确保在额定流量工况下流体进入叶道时无明显正冲角,降低入口处的流动分离损失,叶片的厚度从根部到顶部做渐变处理,在保证结构强度的前提下尽可能降低叶轮整体转动惯量,减少动力启动阶段的扭矩冲击,同时也能降低运行过程中的能耗水平。叶轮的整体做动平衡校正设计,按照刚性转子的平衡精度等级要求完成配重处理,确保在额定转速下运行时的振动值控制在标准允许范围内,降低轴系轴承的附加载荷,延长整套传动部件的维护周期。在实际装配环节,轴孔与传动轴的配合选用过渡配合公差,既能够保证装配过程的可操作性,也能避免运行过程中轴孔配合面出现微动磨损,安装完成后需要使用轴向锁紧结构对叶轮进行轴向固定,防止启停过程中叶轮沿轴向窜动移位。
