布拉索移动连杆传动结构件

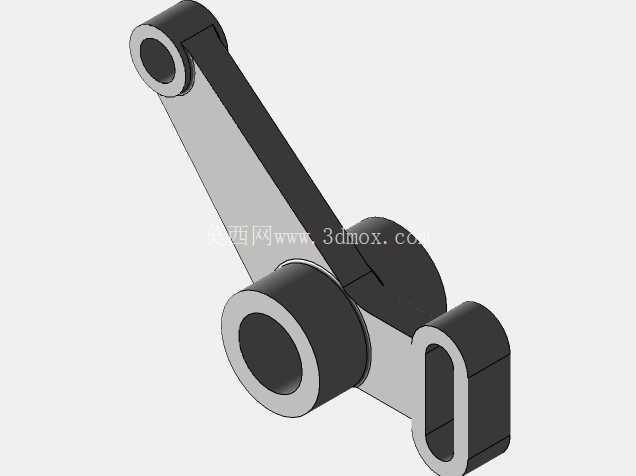

　　在各类需要往复摆动、定行程位移传递的机械设备中，这类铰接式连杆构件承担着动力换向、行程放大或运动轨迹约束的核心作用，常见于轻工输送设备的间歇拨料机构、小型压力机的离合驱动单元、纺织机械的摆臂传动组，甚至部分农用机具的操纵联动结构里，其工作状态直接决定整套机构的动作精度与运行可靠性。从结构形态来看，该构件设置了三处功能明确的连接位：一端为带贯通孔的单耳铰接端，孔内可压装耐磨衬套，用于与固定机架的销轴配合，作为整个摆臂的旋转支点；中部为大直径同轴轴套结构，是动力输入的核心连接位，可与驱动轴通过键连接或过盈配合实现周向固定，承接来自凸轮、偏心轮或拉杆的输入动力；另一端为开口式叉形槽结构，槽内可嵌入从动件的圆柱销，将摆臂的旋转运动转化为从动件的直线往复或定角度摆动输出，这种三连接位的布局，能在有限的安装空间内实现动力的非直线传递，避开设备内部其他构件的干涉区域。

　　设计阶段首先要明确各铰接点的中心距参数，这直接决定传动比与从动件的行程范围，中心距的公差需控制在IT7级以内，避免因尺寸偏差导致从动件行程不足或超程碰撞；其次各铰接孔的轴线平行度是关键形位公差，若平行度超差，装配后会出现销轴卡滞、运动阻力陡增的问题，长期运行还会造成衬套偏磨、销轴断裂的失效风险。构件的主体截面采用变厚度设计，在靠近中部大轴套的受力集中区域做了加厚处理，向两端铰接位逐步过渡收窄，既保证了动力传递路径上的结构强度，又尽可能降低了构件自身重量，减少运动过程中的惯性冲击，适配中高速往复运动的工况需求。

　　安装边界方面，中部大轴套的外圆直径决定了其与周边机架的最小安全间隙，通常需预留3mm以上的装配与运动余量，避免摆臂摆动过程中与固定结构发生剐蹭；两端铰接位的销轴伸出长度需匹配配套连接件的厚度，开口叉槽的槽宽需与从动销的直径保持合理间隙，一般控制在0.1-0.2mm之间，间隙过小会导致运动卡滞，间隙过大则会产生传动回程误差，影响机构的动作精度。材质选用上适配压铸成型工艺，可采用压铸铝合金或锌合金材质，在满足结构强度要求的前提下具备较好的成型精度与表面质量，若应用于重载工况，也可更换为球墨铸铁材质通过压铸或精密铸造成型，后续再对各铰接孔进行精加工，保证配合面的尺寸精度与表面粗糙度。

　　这类连杆构件在装配时需注意，各铰接配合面需涂抹润滑脂，减少运动过程中的摩擦磨损，同时要调整好销轴的轴向固定方式，避免运行过程中销轴窜出导致机构失效；日常维护中需定期检查铰接位的磨损情况，当衬套磨损量超过0.3mm时需及时更换，避免因间隙过大引发机构振动、噪音增大等问题。从运动特性来看，该构件的摆动角度由驱动端的行程与各铰接点的位置关系共同决定，设计时可通过调整三个连接位的相对位置，适配不同的输出轨迹需求，比如缩短支点到动力输入端的中心距、增大支点到输出端的中心距，就能实现小输入行程到大输出行程的放大效果，反之则可实现行程缩小、输出力增大的效果，这种灵活的参数调整特性，让这类连杆结构能适配多种不同的设备传动需求，不需要大幅改动周边结构就能完成机构动作参数的适配调整。
