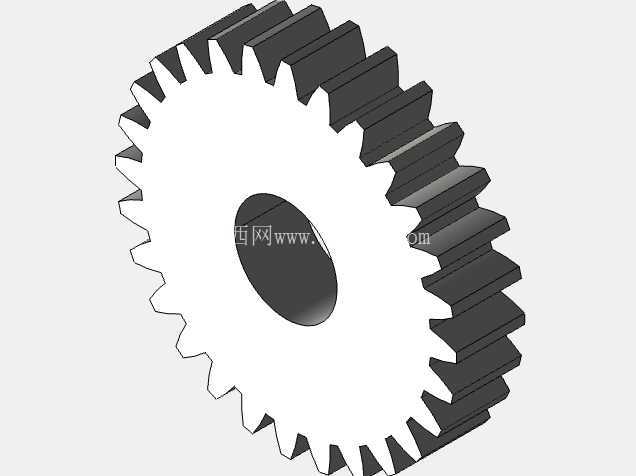

英制28齿直齿圆柱传动齿轮结构

　　在轻载传动的工装夹具、小型输送设备的动力传递环节，这类英制直齿圆柱齿轮是十分常见的动力啮合部件，不同于重载设备使用的斜齿、人字齿结构，直齿的设计本身就瞄准了安装空间紧凑、传动比固定、无轴向载荷的应用场景，很多桌面级自动化输送线、小型压铸模具的抽芯联动机构、老式英制规格的轻工设备传动箱里，都能见到这类齿数规格的直齿件。从实际啮合的工况来看，28齿的规格属于中小模数传动里的常用齿数区间，既不会因为齿数过少出现根切影响啮合强度，也不会因为齿数过多导致齿轮外径过大挤占安装空间，英制齿距的设定本身就是适配早年引进的英制工业设备的维修替换、同规格传动链的配套需求，很多老款进口轻工机械的传动箱维护中，这类规格的齿轮往往不需要改动中心距就能直接替换磨损的旧件，大幅降低设备维护的改造成本。从结构设计的逻辑来看，这类直齿轮采用盘式结构，中心开设通孔用于与传动轴配合安装，孔径尺寸按照外径的固定比例设置，既保证了轴孔配合的接触面积足够传递额定扭矩，也避免了孔壁过薄导致齿轮受载时出现轮毂开裂的问题；齿宽采用0.5英寸的窄幅设计，适配的是载荷不大、传动线速度不高的开式或者半开式传动场景，窄齿宽的设计一方面可以减少啮合时的端面摩擦损耗，另一方面也能降低齿轮自身的转动惯量，在频繁启停的传动环节里能减少动力冲击，让传动启停动作更顺畅。

　　齿部参数上20度压力角的选择是目前工业传动里的通用选型，相比更早的14.5度压力角齿形，20度压力角的齿根厚度更大，轮齿的抗弯强度更高，能承受的瞬时冲击载荷更强，同时啮合的重合度也能满足平稳传动的要求，不会出现传动卡顿、啮入啮出冲击过大的问题。实际安装使用时，这类齿轮的轴向定位通常依靠轴肩配合卡簧或者紧定螺钉完成，因为直齿传动本身不产生轴向分力，不需要额外设置推力轴承来承受轴向载荷，整体安装结构十分简单，对安装支座的空间要求很低，很多空间局促的联动机构里都能灵活布置。

　　在传动适配性上，同模数同压力角的英制齿轮都能和它完成啮合，通过搭配不同齿数的从动齿轮，可以实现不同速比的动力传递，比如搭配14齿的主动齿轮就能实现2:1的减速传动，适配需要降低转速提升扭矩的输出场景，在小型模具的联动抽芯结构里，这类齿轮往往和齿条配合使用，把旋转运动转化为直线抽芯动作，因为直齿齿条和直齿轮的啮合间隙容易控制，抽芯动作的定位精度能满足小型压铸零件的成型要求，不会因为啮合间隙过大导致抽芯错位影响零件成型质量。从建模的工程逻辑来说，绘制这类齿轮时首先要确定齿顶圆、分度圆、齿根圆的基准尺寸，按照渐开线齿形的生成逻辑完成单个齿廓的绘制，再通过圆周阵列完成全部28个轮齿的建模，轮毂部分的通孔要根据配合轴的公差要求设置合理的配合间隙，如果是用于精密传动的场景，孔的公差带可以选用H7级别，满足间隙配合或者过渡配合的安装要求，齿面的建模要保证渐开线轮廓的准确性，避免出现齿形误差导致啮合时出现卡滞、磨损不均的问题。

　　实际工况使用中，这类齿轮的润滑通常采用脂润滑即可，因为线速度不高，不需要采用复杂的油浴润滑结构，定期补充润滑脂就能保证齿面的磨损处于合理区间，延长零件的使用寿命；如果是用于 open 式的外露传动场景，还可以根据使用环境增加防尘罩，避免粉尘颗粒进入啮合面加剧齿面磨损。很多小型非标设备的设计里，工程师往往会优先选用这类成熟规格的英制直齿轮，不需要重新计算齿形参数，直接按照标准尺寸设计安装中心距就能快速完成传动结构的搭建，大幅缩短非标设计的周期，同时这类标准规格的齿轮加工工艺十分成熟，不管是滚齿加工还是线切割加工都能快速完成零件制造，加工成本也相对较低，适合小批量设备的生产配套。在设备维护环节，这类齿轮的磨损检查也十分方便，只需要观察齿面的磨损情况、啮合间隙的大小就能判断是否需要更换，因为直齿结构的啮合痕迹是沿齿宽方向均匀分布的，如果出现偏载磨损，只需要调整轴的平行度就能解决问题，维护难度远低于斜齿、锥齿等其他齿形的传动零件。
