制冷系统用黄铜管路连接接头结构

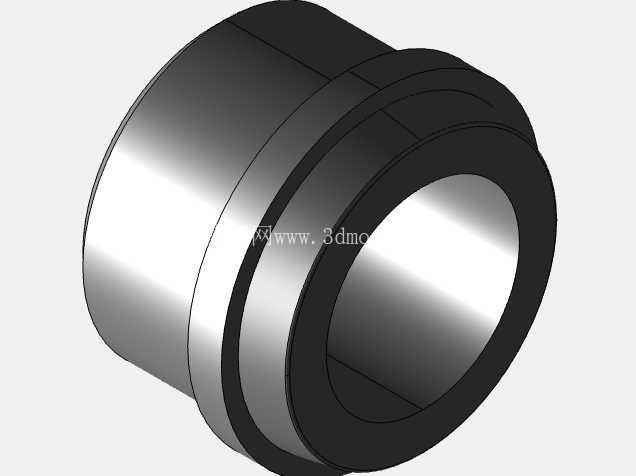

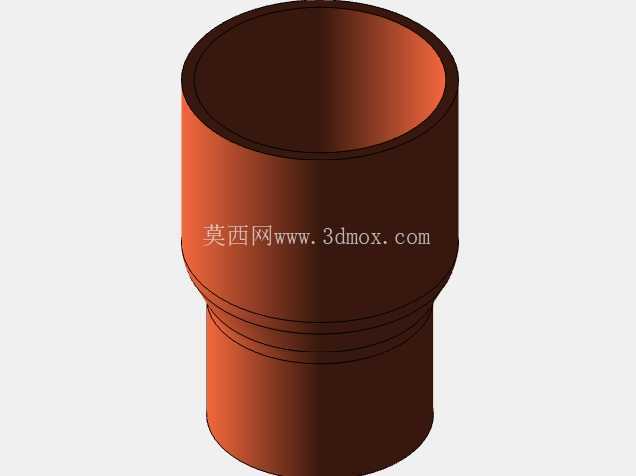

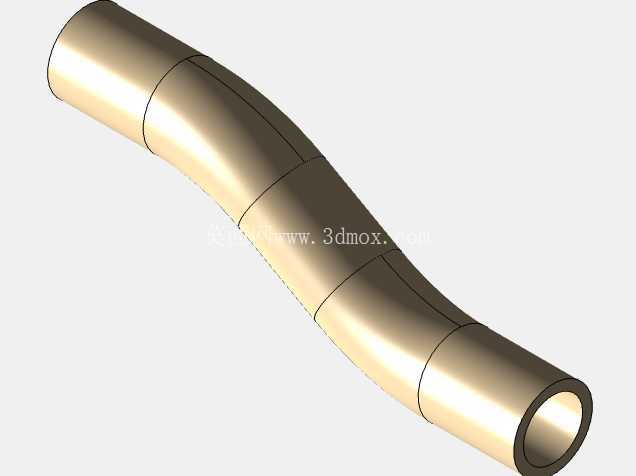

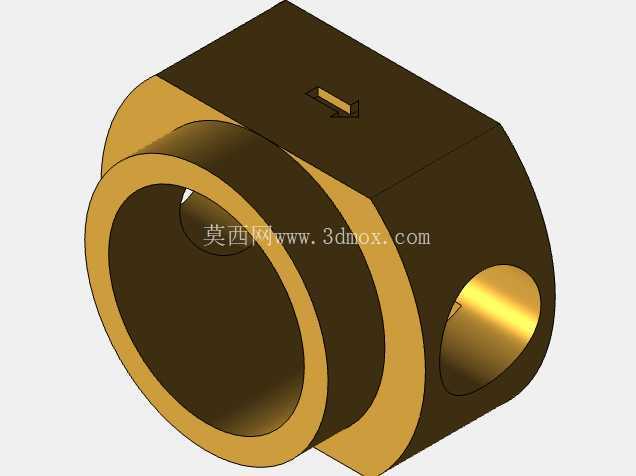

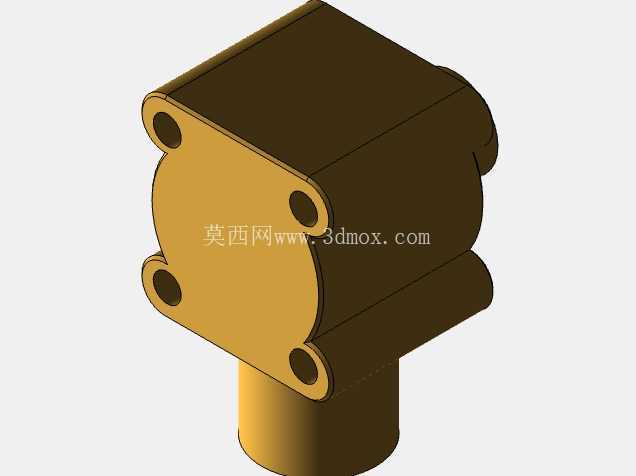

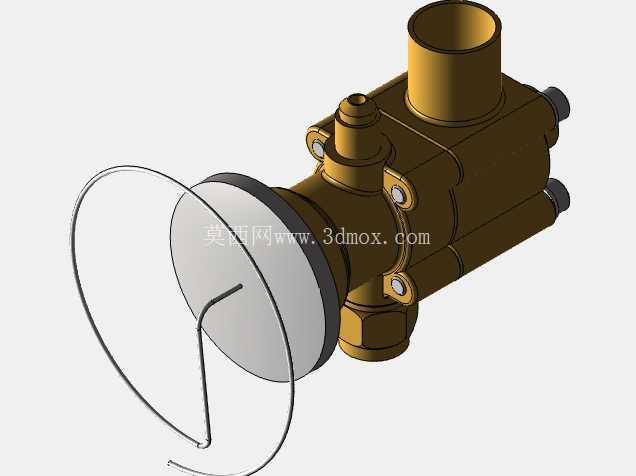

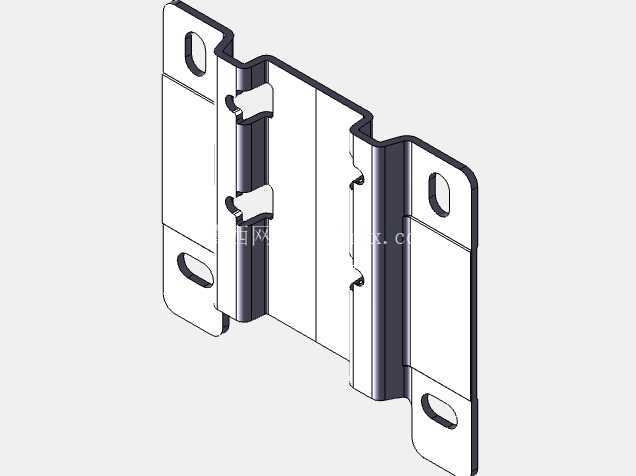

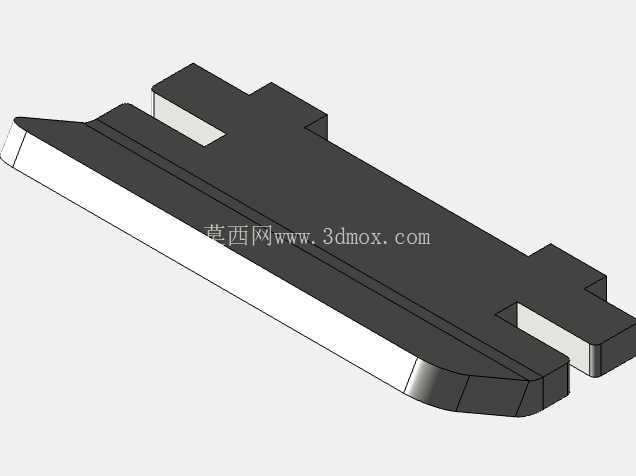

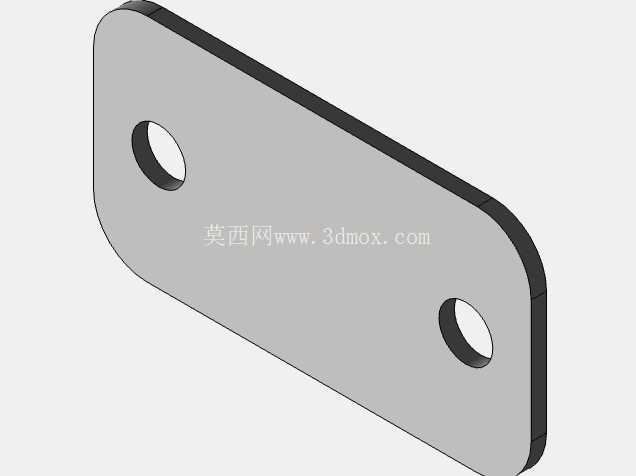

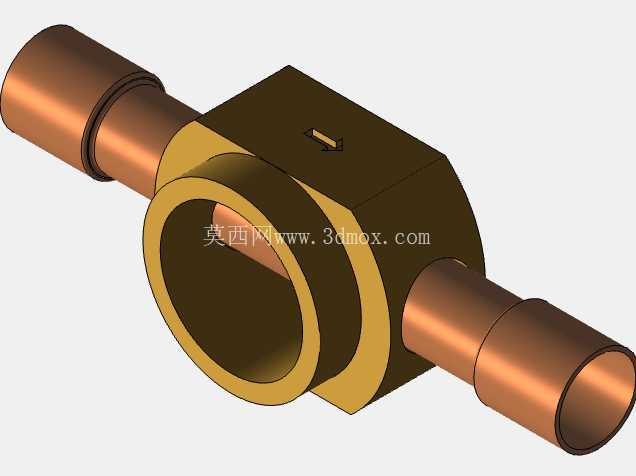

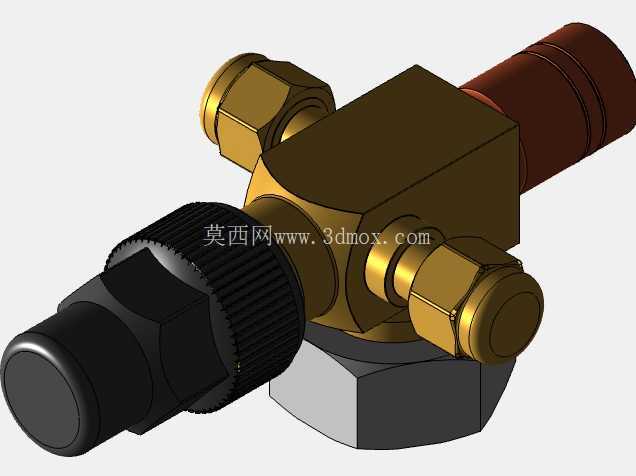

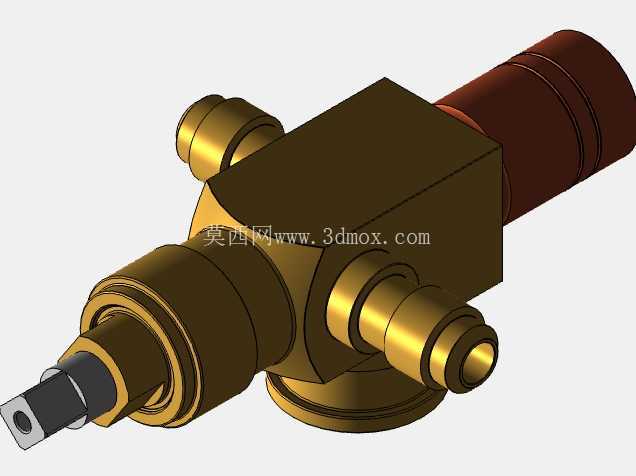

　　在商用制冷机组、冷链运输制冷单元、工业低温冷却循环系统的管路布设场景中，这类接头是承担冷媒介质导流、管路对接密封的核心基础部件，区别于普通水暖管路接头，其结构设计需要同时耐受冷媒介质的化学腐蚀、系统运行时的高低温交变应力，以及管路启停阶段的压力冲击，因此在结构细节上做了多处针对性优化。从实际安装适配性来看，接头主体采用锻造黄铜材质成型，主体侧预留的三个带安装孔的凸耳，是为了适配制冷机组阀组安装板的固定点位，安装时不需要额外设计转接支架，直接通过螺栓穿过凸耳孔位即可将接头牢牢固定在阀组安装面上，凸耳的厚度经过受力校核，能够承受管路振动带来的交变载荷，避免长期运行后出现固定螺栓松动、接头偏移的问题。

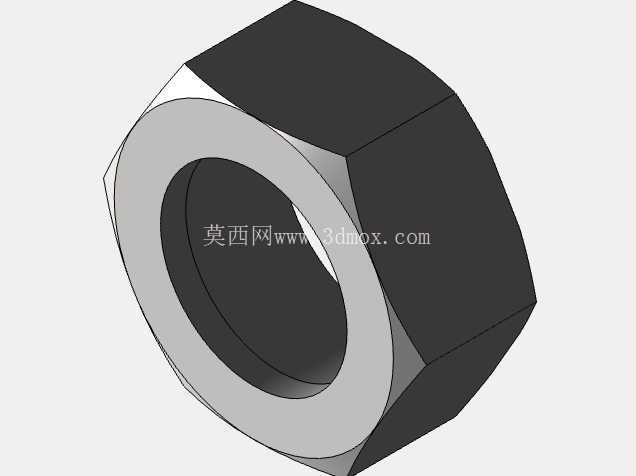

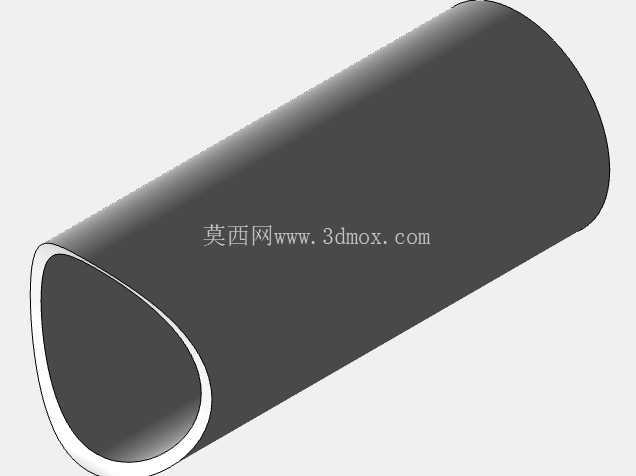

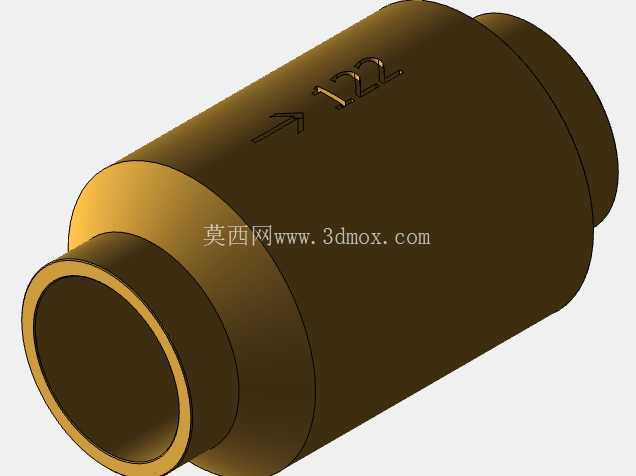

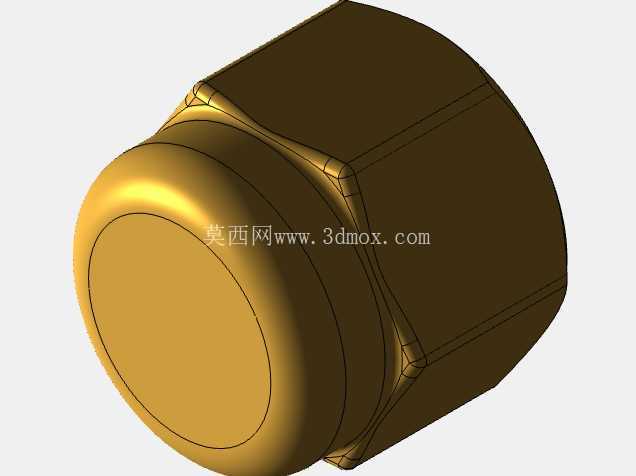

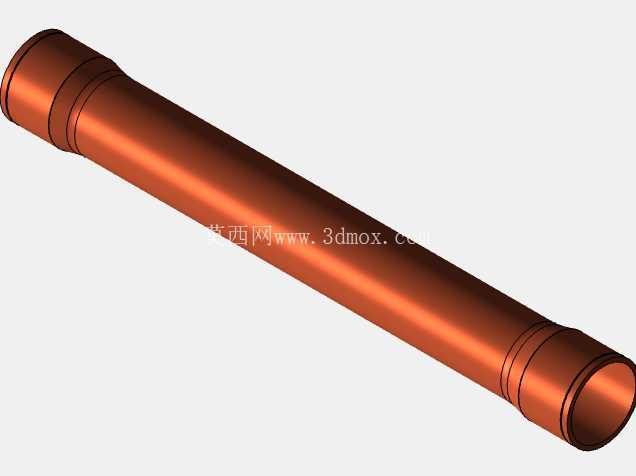

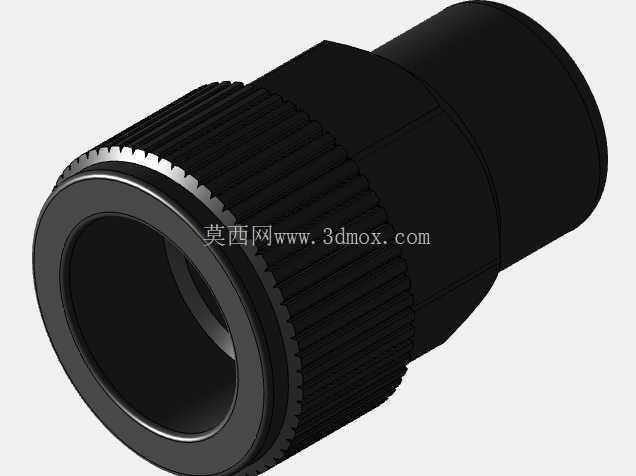

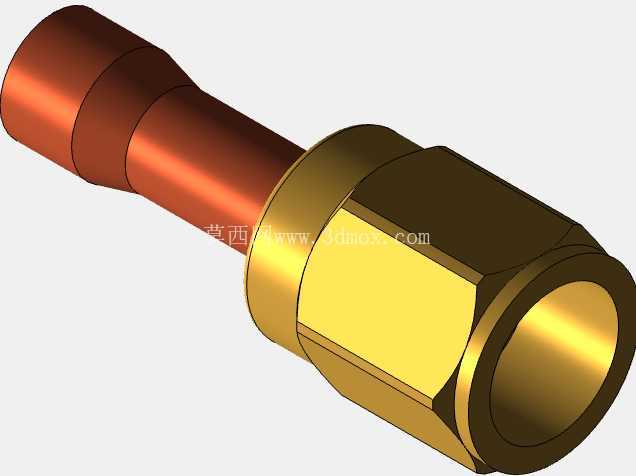

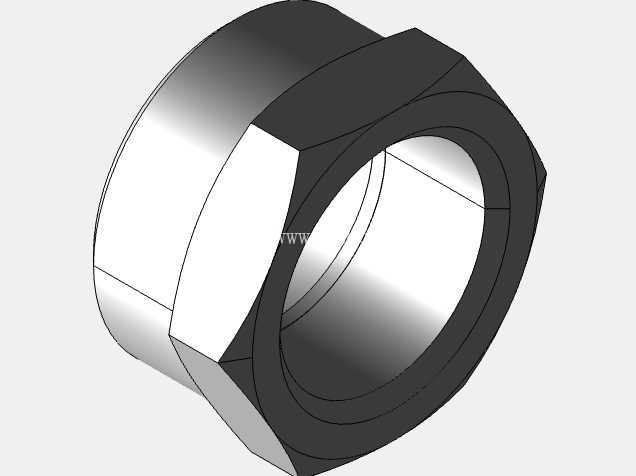

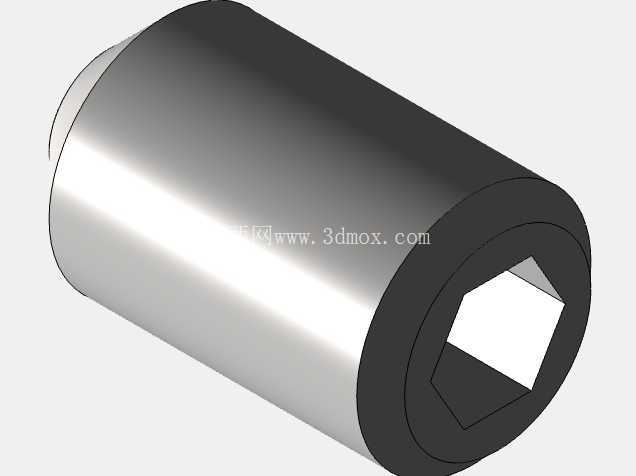

　　接头顶部的外螺纹接口用于对接制冷系统的高压侧冷媒管路，接口处做了锥面密封结构，不需要额外缠绕密封生料带，依靠金属锥面的挤压变形即可实现密封，适配制冷系统常用的紫铜管喇叭口连接方式，安装时的扭矩控制在常规制冷管路安装的标准区间即可，不会出现过拧导致的螺纹滑牙、密封面压溃问题。接头侧方的两个对称接口分别对应冷媒的进出通路，内部流道做了圆弧过渡处理，没有直角突变结构，能够减少冷媒在流道内的紊流损失，降低系统运行时的流道噪音，同时避免冷媒携带的冷冻油在流道拐角处沉积，保障制冷系统的回油顺畅。

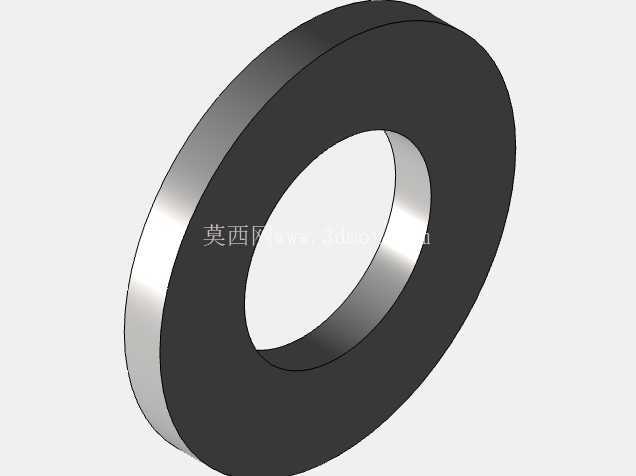

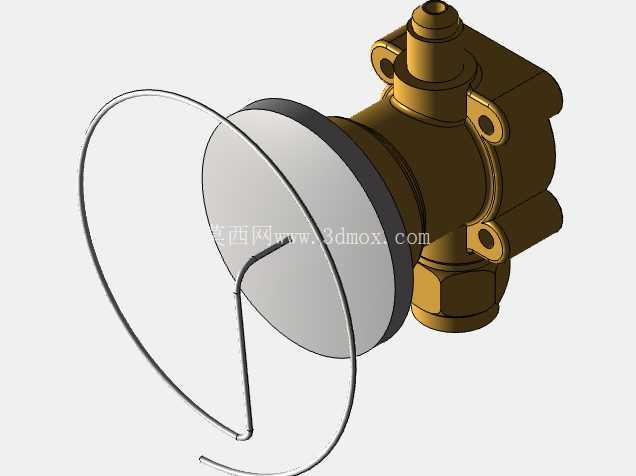

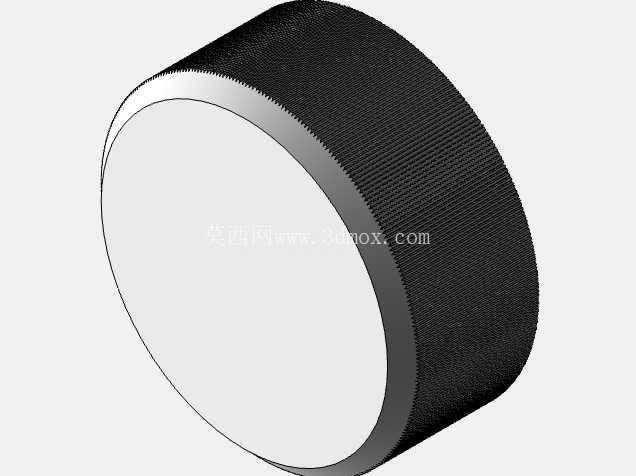

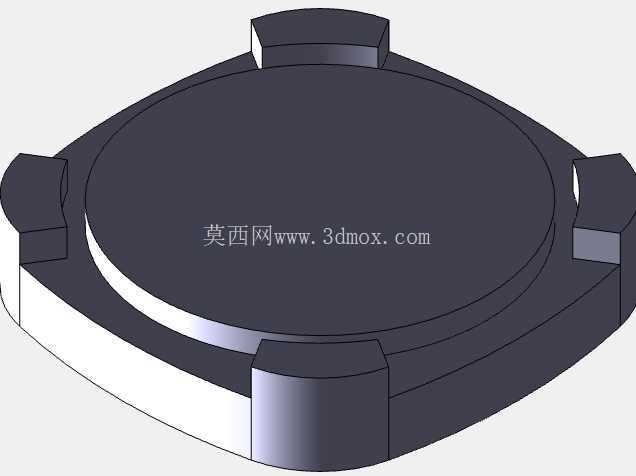

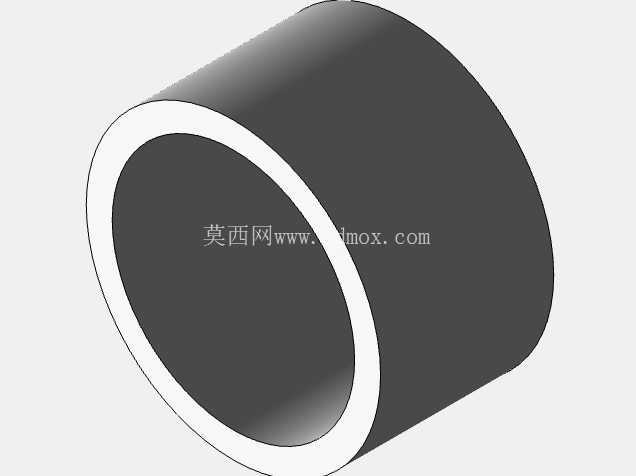

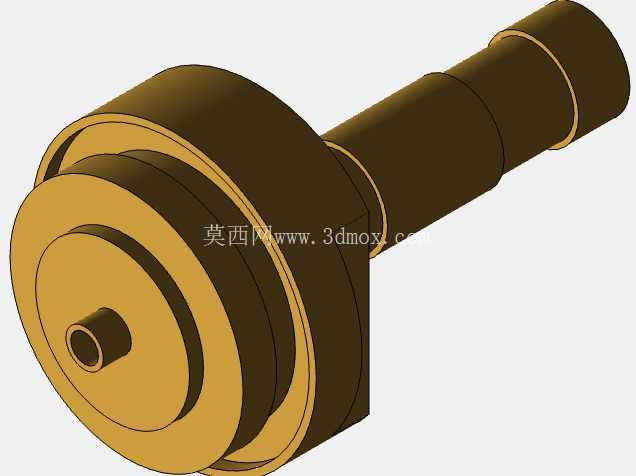

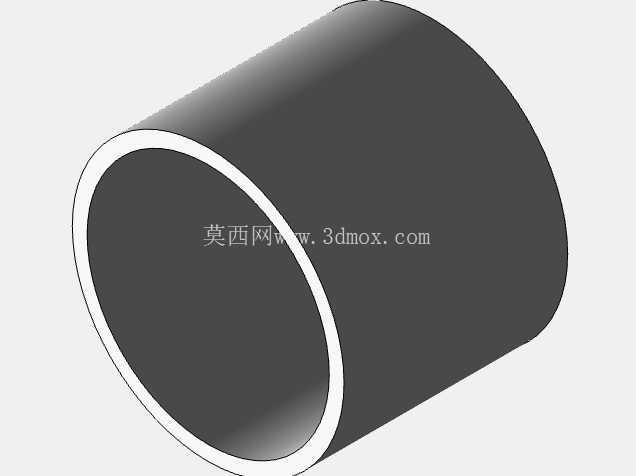

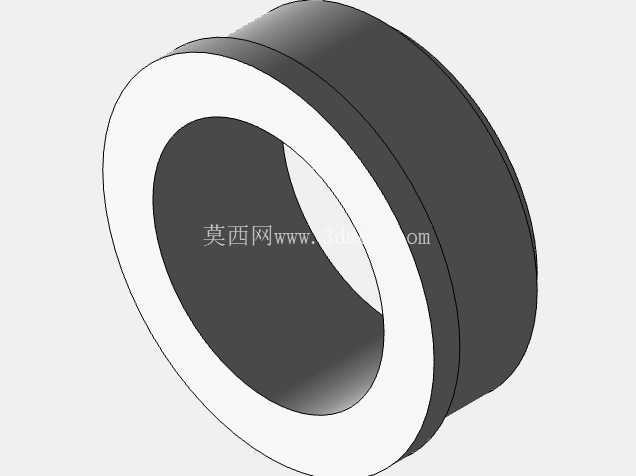

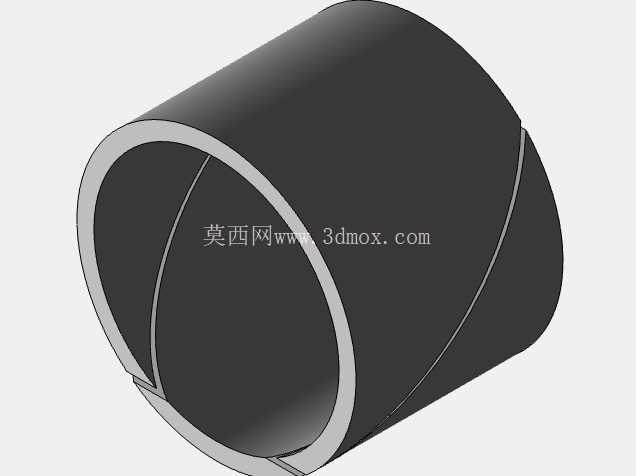

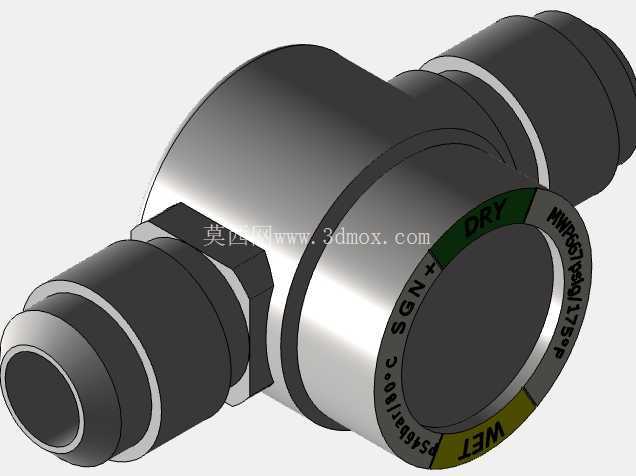

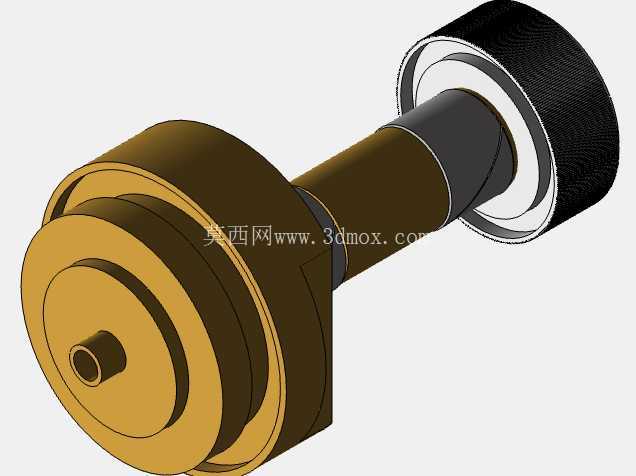

　　前端的大直径圆盘结构是密封端盖的配合面，配套的弹性卡圈采用弹簧钢弯折成型，卡圈的环形结构刚好嵌入接头主体的卡槽内，将密封端盖压紧在接头端面上，端盖与主体之间的密封垫采用耐低温丁腈橡胶材质，能够在-40℃到120℃的温度区间内保持密封弹性，不会因为低温脆化或者高温老化出现密封失效问题。在三维建模过程中，这类接头的建模需要重点关注几个关键尺寸的公差配合：首先是凸耳安装孔的中心距，需要和制冷阀组安装板的孔位完全匹配，孔位公差控制在±0.1mm以内，避免安装时出现孔位错位无法穿装螺栓的问题；其次是各管路接口的螺纹尺寸与密封锥面角度，必须严格匹配制冷管路的通用标准，锥面角度偏差控制在±0.5°以内，保障密封可靠性；再者是前端卡圈卡槽的深度与宽度，需要和弹簧钢卡圈的线径匹配，卡槽深度过浅会导致卡圈容易脱落，深度过深则会导致端盖压紧力不足出现泄漏。

　　从实际应用反馈来看，这类接头在中小型风冷制冷机组、超市冷柜制冷回路、工业冷水机管路系统中应用广泛，其紧凑的结构设计能够在有限的阀组安装空间内完成多通路的管路对接，相比传统的多个单通接头拼接的方案，能够减少管路连接点数量，降低系统的泄漏风险，同时黄铜材质的导热特性也能够减少接头部位的冷量损失，避免接头外表面出现凝露问题。建模时还需要考虑接头的壁厚设计，主体壁厚根据制冷系统的最高工作压力做了等强度校核，高压侧的壁厚满足3MPa以上的耐压要求，低压侧壁厚也能够承受1.5MPa的工作压力，同时在流道转角处做了加厚处理，避免压力交变过程中出现应力集中导致的阀体开裂。配套的弹簧钢卡圈建模时需要还原其弯折的弧度与开口尺寸，卡圈的自由状态下的内径略小于卡槽的底径，安装时撑开卡圈嵌入卡槽后，卡圈的回弹张力能够牢牢卡在卡槽内，同时给端盖提供持续的压紧力，即使系统运行过程中出现温度变化导致的密封垫压缩量变化，卡圈的弹性也能够补偿压缩量的差值，长期保持密封性能。
