带侧耳双开口连接支撑压铸结构件

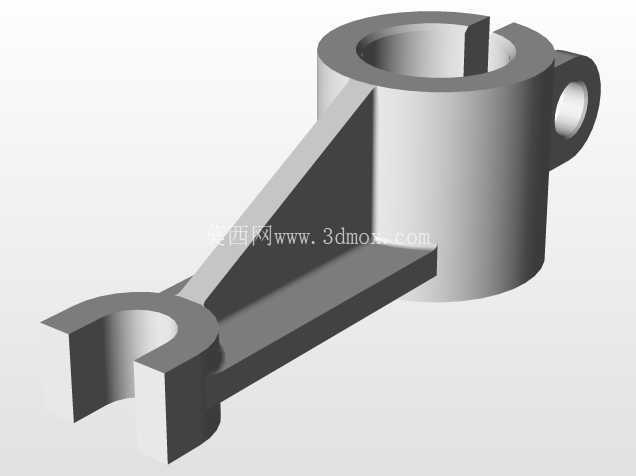

在轻工自动化输送线、小型工装夹具的铰接支撑工位中，这类带侧耳的双开口连接结构件是十分常见的受力承载部件，主要承担两个不同轴系杆件的铰接定位、载荷传递功能，同时通过一体压铸成型的加强筋结构抵消杆件摆动过程中产生的侧向弯矩，避免连接部位出现应力集中断裂的问题。从结构设计逻辑来看，主体采用圆筒形主承载腔作为核心受力基体，筒壁一侧延伸出带通孔的侧耳结构，用于铰接定位销或者连接小规格连杆，实现部件的小角度摆动调节；主腔体下方斜向延伸出带三角加强筋的支撑臂，臂端同样设置开口式抱箍结构，与主腔体的开口方向保持平行，两个开口抱箍的同轴度公差控制在0.1mm以内，保证穿入的圆杆件不会出现卡滞、偏磨的问题。

这类结构件的安装边界需要重点关注两个开口的内径尺寸，主腔体开口内径适配直径20-25mm的光轴，臂端抱箍开口内径适配直径12-16mm的光轴，两个轴孔的中心距控制在65mm左右，侧耳上的铰接孔内径为8mm，孔中心与主腔体轴线的垂直距离为18mm，安装时两个抱箍开口处需要配套对应的卡箍或者锁紧螺钉，抱紧穿入的光轴实现无相对滑动的固定，侧耳孔则通过间隙配合装入圆柱销，与相邻的连杆组件形成转动副。设计过程中特意将三角加强筋的厚度设置为筒壁厚度的0.8倍，既保证支撑臂的抗弯强度，又不会因为筋位过厚导致压铸成型时出现缩孔、气孔等内部缺陷，主腔体开口处的缺口宽度比对应轴径小2mm，利用金属的微量弹性变形实现装配时的导向导入，降低现场安装的对位难度。

从实际使用场景来看，这类部件常应用在小型包装设备的料仓挡料机构、自动化生产线的工件拨料摆臂、工装夹具的快速压紧臂等工位，工作过程中承受的载荷以周期性的交变弯曲载荷为主，因此在结构建模时特意在所有转角位置设置了R2-R3的铸造圆角，避免尖角位置出现应力集中，提升部件的疲劳使用寿命；侧耳的铰接孔位置做了局部加厚处理，厚度比周边筒壁多出3mm，抵消铰接销转动时产生的局部挤压应力，防止孔位长期磨损后出现间隙过大的问题。建模过程中需要重点校验两个抱箍开口的同轴度、加强筋与支撑臂的拔模角度，压铸工艺要求的拔模斜度统一设置为1.5°，所有非配合面的粗糙度要求控制在Ra6.3即可，配合面则需要后续做少量机加工保证尺寸精度，铰接孔内可以根据使用需求压入铜套，进一步提升耐磨性能，延长部件的更换周期。
