螺旋压紧式C型夹持工装结构设计

在车间日常的工件装夹作业里，C型夹是出镜率极高的手动夹持工具，不管是焊接工位的板材拼合定位、钻床作业的工件固定、木工台的木料拼接，还是小型设备组装时的零件临时压紧，都能看到这类夹具的身影。和台虎钳这类固定安装的夹持设备不同，C型夹本身没有固定安装基座，可以根据作业需求灵活移动到任意作业位置，适配不同尺寸、不同摆放角度的工件装夹需求，尤其适合零散、非流水线的单件加工作业场景。

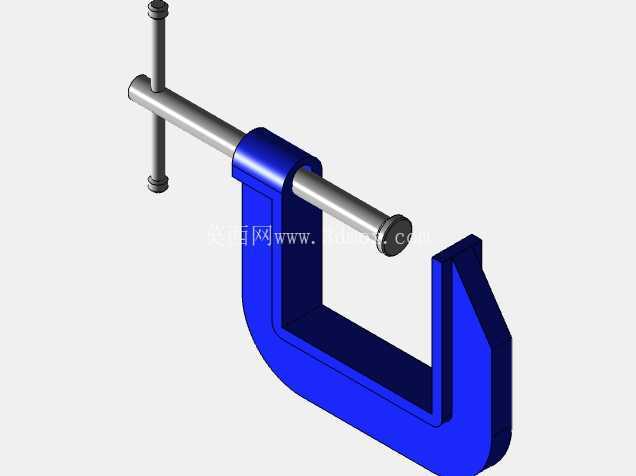

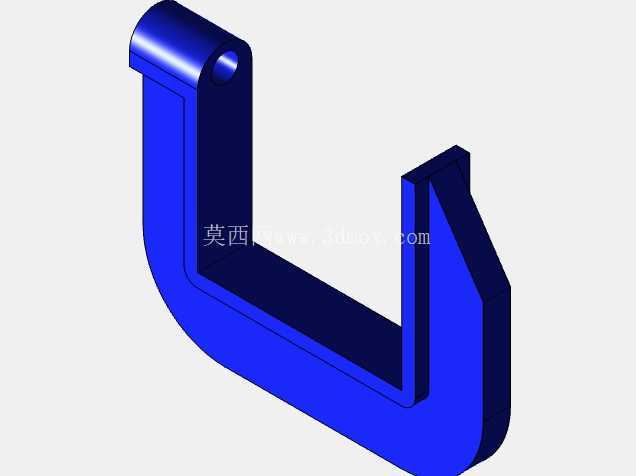

从结构设计逻辑来看，这款C型夹采用经典的C形开口框架搭配螺旋进给压紧结构，C形框架的开口深度与开口高度决定了夹具可适配的工件最大尺寸，框架本身采用等截面弯制结构，受力路径沿C形轮廓连续传递，在螺杆施加轴向压紧力时，框架的两个受力臂分别承受反向的拉力与弯矩，因此框架截面的抗弯强度是设计时的核心校核点，需要保证在最大夹紧力下框架的变形量控制在允许范围内，避免出现开口扩张导致的夹持打滑问题。螺旋进给部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动施力的场景，同时具备一定的自锁性能，当夹紧力达到作业需求后，不会因为工件的振动或反作用力出现螺杆自行回退松脱的问题。螺杆的顶端设计了T型转动手柄，操作人员可以通过双手扳动手柄施加扭矩，通过螺纹副的传动将扭矩转化为轴向的压紧力，不需要额外借助扳手类工具即可完成夹紧操作，螺杆的压头端面设计为平面接触结构，压合时可以均匀分散对工件表面的压力，避免压伤较软材质的工件表面，同时压头与螺杆端部采用活动连接结构，夹紧过程中压头不会随螺杆一同转动，减少与工件表面的摩擦剐蹭。

实际使用时，操作人员只需要转动T型手柄将螺杆退至开口足够容纳工件的位置，将C形框架的固定臂贴靠在工件的一侧基准面，再转动手柄带动螺杆进给，直到压头压紧工件另一侧，持续施加合适的扭矩达到所需夹紧力即可完成装夹。这类夹具的夹持力可以通过操作人员施加的手柄扭矩灵活调整，针对薄铝板、塑料件这类易变形工件，可以适当减小夹紧力避免工件变形，针对厚钢板、铸铁件这类刚性较大的工件，可以施加更大的扭矩获得足够的夹紧力，防止加工过程中工件移位。在焊接作业场景中，C型夹可以快速将多块待焊接的板材、型材拼接定位，不需要提前点焊固定，大幅提升拼接定位的效率，同时夹具本身的钢制结构可以耐受焊接过程中的飞溅高温，短时间接触焊渣不会出现结构损坏；在钻孔作业中，C型夹可以将工件直接压紧在钻床工作台或者垫木上，替代传统的压板螺栓固定方式，对于小型工件的装夹效率提升非常明显；在木工粘接作业中，C型夹可以在涂胶后对粘接面施加持续的压力，保证胶层贴合紧密，等待胶水固化期间不需要人工持续施压。

从安装边界来看，这款C型夹不需要额外的安装空间，本身属于独立手持工具，存放时只需要按照工具分类放置在工具柜即可，作业时不受场地限制，只要C形开口能够跨接工件的夹持位置即可使用，框架外侧没有突出的尖锐结构，不会在狭窄作业空间内出现干涉问题。螺杆的行程覆盖了从开口完全闭合到最大开口的全部范围，不需要搭配垫块即可适配不同厚度的工件，当工件厚度超出螺杆行程范围时，也可以通过在固定臂侧增加标准垫块的方式扩展夹持范围，适配更多的作业场景。和快速夹具相比，螺旋压紧的C型夹虽然夹紧速度稍慢，但夹紧力的调节精度更高，夹持稳定性更好，不存在快速夹具可能出现的脱扣风险，适合对夹持可靠性要求较高的作业场景。框架的表面做了氧化喷塑处理，不仅可以提升框架的防锈能力，在车间潮湿环境下长时间使用也不会出现锈蚀问题，同时喷塑层可以避免框架与工件表面硬接触刮伤工件漆面。螺杆部分采用调质处理的钢材加工，表面硬度较高，长期反复施加夹紧力也不会出现螺杆弯曲、螺纹滑牙的问题，T型手柄的两端做了滚花处理，手上沾有切削液或者油污时也能可靠扳动手柄，不会出现打滑问题。
