T42车型带孔车载储物箱结构设计

做车载配套结构设计快十年，经手的车用储物类部件不下百款，这次的T42车型配套带孔储物箱结构，是针对皮卡车型后斗改装场景做的适配设计，和常规通用款储物箱的设计逻辑完全不同。先从安装边界说起，这款结构的安装基准完全贴合T42皮卡后斗轮拱上方的弧形钣金面，整体外轮廓做了1:1的弧度匹配，安装后和车身钣金的贴合间隙控制在1.2mm以内，不会出现通用款储物箱安装后翘边、缝隙过大积灰进水的问题。很多人做车载储物结构容易忽略车身曲面的匹配度，直接做直角方箱往车斗里一放就算完事，实际用起来不仅占空间，车辆行驶在颠簸路面时还会来回窜动，摩擦车身漆面，甚至在急刹时移位影响行车安全。

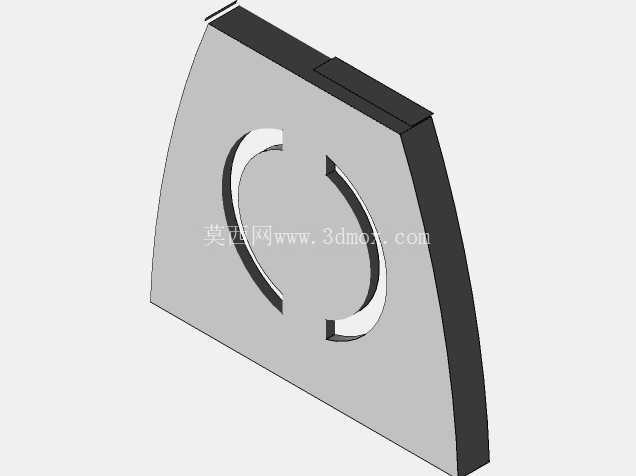

这款结构的核心功能特性集中在正面的弧形开槽设计，这个槽位不是装饰结构，是专门预留的线束穿装位，适配车载小电器、户外作业设备的外接线路布置，比如在车斗加装工作灯、外接露营供电设备、临时接驳检修工具时，线路可以直接从这个槽位穿入箱体内部，不用在箱盖边缘压线，避免长期开合箱盖磨破线束绝缘层造成短路风险。箱体的壁厚做了梯度设计，和车身贴合的安装侧壁厚加厚到3.5mm，因为这一侧是主要受力面，车辆行驶过程中产生的侧向冲击力会直接传递到这个位置，加厚处理能避免长期受力出现开裂变形；箱体外侧的非安装面壁厚控制在2.2mm，在保证结构强度的前提下尽可能降低整体自重，不会给车辆增加过多额外负载，符合车载配件轻量化的设计要求。

从压铸工艺的实现角度来说，这款结构的分型面设置在箱体背部的安装法兰面上，法兰面做了0.8mm的拔模斜度，方便压铸成型后顺利脱模，同时法兰面上预留了四个沉头安装孔位，孔位的位置度公差控制在±0.15mm，和车身上的预留安装孔完全对齐，安装时直接用M6的沉头螺栓固定即可，不需要现场打孔修改车身结构，普通用户用常规工具就能完成安装，不用专门跑到改装店施工。箱体正面的弧形开槽边缘做了R1.5的圆角过渡，一方面是避免压铸时出现应力集中导致的冷隔缺陷，另一方面是穿线时不会割破线束外层的绝缘皮，细节处的圆角处理在压铸模具设计时就已经做了同步考虑，不用后续二次机加工倒圆角，能有效控制量产的加工成本。

实际应用场景里，这款储物箱主要针对两类用户需求，一类是工程作业用户，平时开皮卡跑工地，需要把常用的检修工具、零散配件放在固定位置，不会因为车辆颠簸晃得车斗里到处都是，带孔的设计还能方便外接电动工具的供电线路，不用把箱盖掀开一条缝走线；另一类是户外露营用户，出去越野、露营时可以把户外电源、露营灯具的线路从槽位引出来，箱体本身可以当临时的小桌板使用，弧形的外轮廓和车身线条匹配，装在车上也不会显得突兀。设计时还考虑了户外使用的耐候性，结构上没有做容易积水的凹槽，所有水平面都做了3°的倾斜角度，下雨时雨水会顺着斜面自然流走，不会在箱体表面积水渗进内部，安装法兰面和车身贴合的位置预留了密封胶条的安装槽，装配套的三元乙丙密封胶条后，能达到IP65的防护等级，高压水枪冲洗车斗时也不会有水渗进箱体内部打湿存放的物品。

很多新手做这类车载压铸结构时，容易把重点放在外观造型上，忽略实际使用中的受力情况，比如之前见过不少同类产品，安装孔位做在箱体的薄侧壁上，用不了几次螺栓就把壁面拉裂，这款结构的安装孔位全部做在加厚的法兰凸台上，凸台和箱体主体做了加强筋连接，单个安装点能承受800N的拉拔力，就算在非铺装路面长期颠簸行驶，也不会出现安装点断裂的问题。箱体内部的容积做了最大化利用，因为外轮廓贴合轮拱的弧形面，相比同尺寸的方形储物箱，内部有效容积提升了17%左右，能多放下一套常用套筒工具或者两罐户外露营气罐，空间利用率更高。
