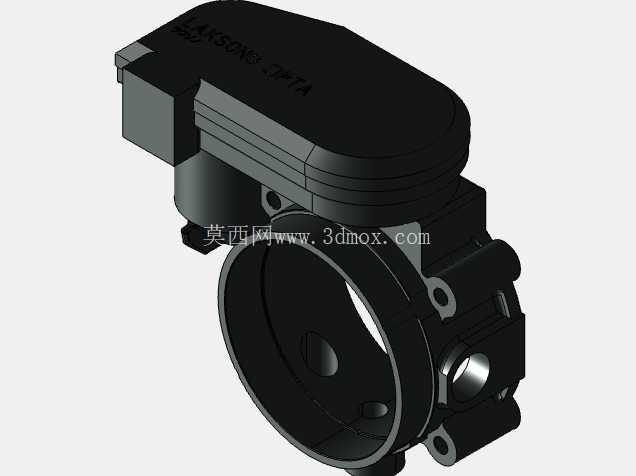

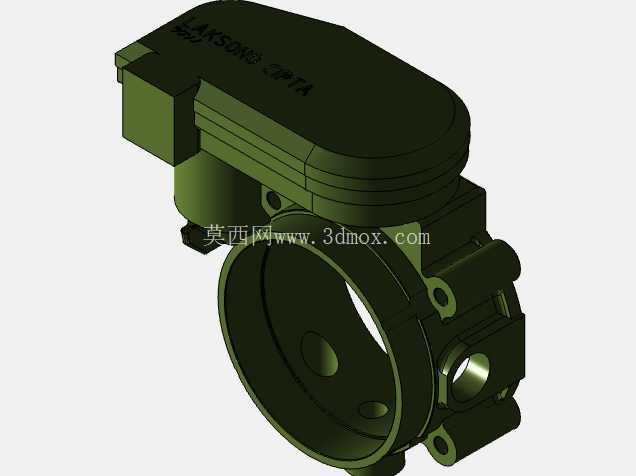

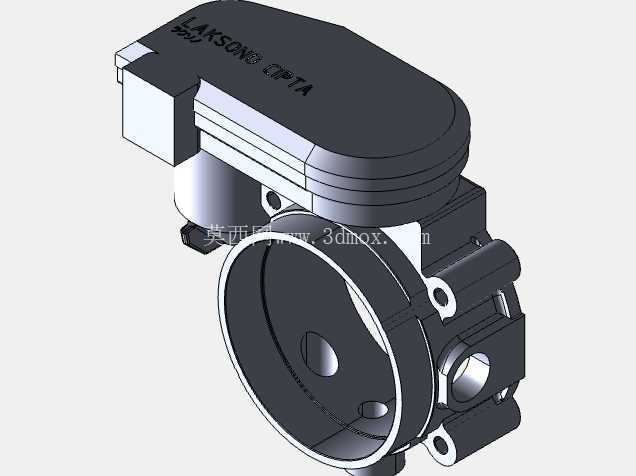

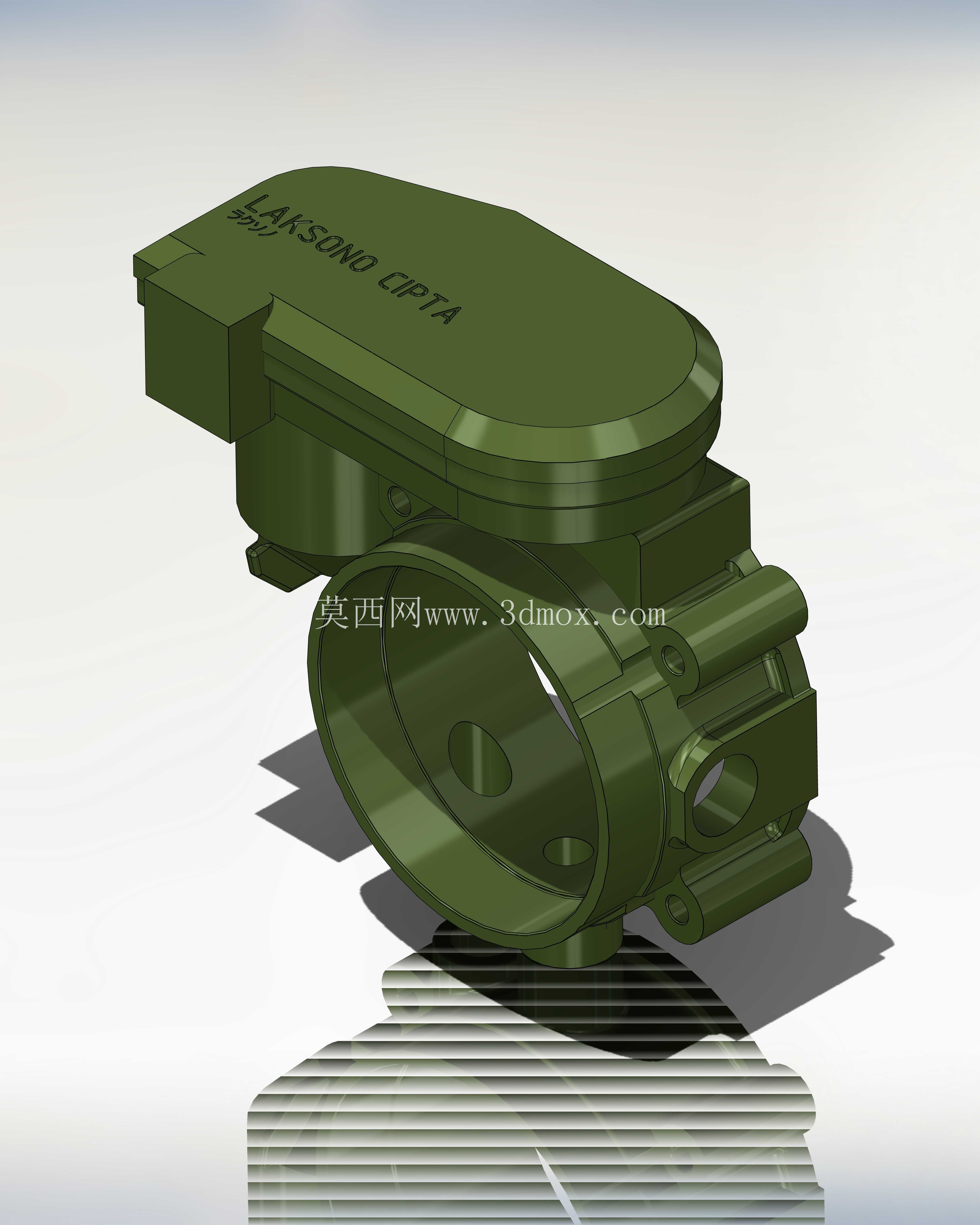

汽车发动机进气系统节气门外壳结构

该壳体作为汽车发动机进气通路的核心承载构件，直接决定节气门总成的安装稳定性与进气控制精度，日常工况下需要承受进气负压、发动机舱持续振动以及宽幅温度交变的多重考验，是进气系统中兼顾结构防护与安装基准的关键部件。从实际装车场景来看，该壳体一端对接空气滤清器后的进气软管，另一端连通进气歧管的入口法兰，侧面预留的电子节气门驱动电机安装位、节气门轴转动支撑孔位，需要和节气门阀片、位置传感器、驱动齿轮组形成精准的配合公差，一旦壳体的同轴度、安装面平面度超出设计阈值，就会出现阀片卡滞、进气密封失效、怠速控制偏差等一系列故障，直接影响发动机的空燃比控制精度，甚至引发怠速抖动、动力输出迟滞等问题。

设计过程中首先要满足压铸工艺的成型要求，壳体主体采用一体化压铸结构，避免多件拼接带来的密封隐患，整体外形顺着进气通路的走向做圆滑过渡，既可以降低进气过程中的气流阻力，也能减少压铸过程中金属液充型的紊流问题，降低铸件内部气孔、缩松的缺陷概率。上部的电气元件容纳腔做了凸起的密封边设计，配合密封圈可以隔绝发动机舱内的油污、水汽侵入，保护内部的驱动电机与传感器电路；下部的圆形通腔是进气的核心通道，内壁做了高精度的机加工余量预留，保证和节气门轴的转动配合间隙控制在合理范围，既不会因为间隙过大出现漏气，也不会因为间隙过小导致热胀后出现卡滞。

安装边界的设计充分考虑了整车装配的兼容性，壳体上的多个安装凸台都做了加强筋连接，分散螺栓锁紧时的应力，避免长期振动下凸台出现断裂；侧面的传感器安装孔位做了定位止口，不需要额外调整就能保证传感器的初始位置精度，减少总装线上的校准工序。壁厚设计上采用了渐变式的壁厚分布，安装位、轴承支撑位的壁厚适当加厚保证结构强度，非受力区域的壁厚做减薄处理，既控制整体铸件重量，也能保证压铸过程中各个部位的冷却速度趋于一致，减少铸件变形的风险。

从实际使用的工况适配来看，壳体的外形避让了周边的发动机线束、冷却管路的安装空间，不会和周边部件出现运动干涉；外表面的加强筋布局顺着振动应力的传递方向布置，可以有效吸收发动机运转时的高频振动，降低壳体共振带来的紧固件松动风险。进气通道的内壁过渡圆角经过反复优化，避免气流在通道内形成紊流与涡流，保证进气量的计算精度和实际进气效率匹配，让ECU的喷油量控制更加精准，间接优化发动机的燃油经济性与排放表现。对于结构设计从业者而言，这类压铸件的设计核心是在工艺可行性、结构强度、装配精度三者之间找到平衡，不能单纯追求强度而忽略压铸成型的良品率，也不能为了减重过度削减壁厚导致部件可靠性不足，每一处凸台、每一条加强筋的布局，都要结合实际受力方向、装配工序、工艺限制做综合考量，才能做出满足量产装车要求的成熟结构。
