振动输送机水平段碳钢支撑机架结构

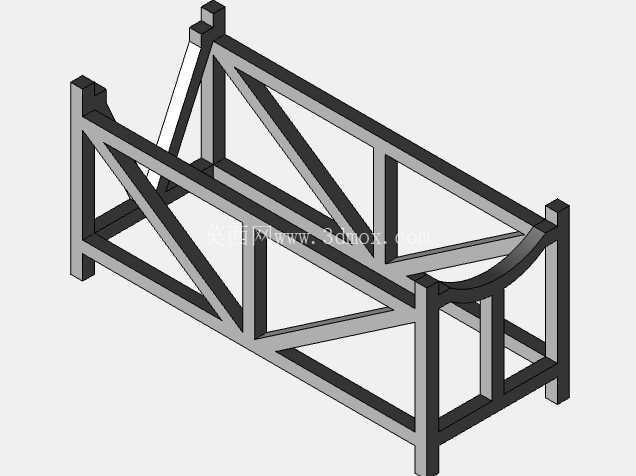

　　在散料处理、粮食加工、矿山分选、建材生产等连续作业的产线场景里，水平布置的振动输送机承担着均匀送料、筛分衔接、定量给料的核心作用，而支撑机架作为整台设备的受力基础，其结构合理性直接决定了设备运行时的振动稳定性、长期服役寿命以及周边配套设备的对接精度。这款支撑机架采用低碳钢作为主材，适配水平段振动输送机的安装需求，整体采用桁架式受力结构设计，区别于传统厚重的钢板焊接箱体机架，在保证整体刚性的前提下大幅降低了自重，同时减少了振动传导过程中的应力集中点。从结构布局来看，机架主体采用矩形截面的型材作为主纵梁与主横梁，沿物料输送方向的纵梁作为主要承力构件，承担输送机槽体、激振机构以及输送物料的全部静载荷与动载荷；横向布置的横梁按照固定间距排布，用于约束纵梁的侧向变形，同时为槽体的安装支座提供固定点位；斜向布置的加强筋按照三角形稳定结构排布，分别连接纵梁与横梁的节点位置，抵消设备运行时产生的交变扭矩，避免机架在长期振动工况下出现焊缝开裂、型材变形的问题。

　　机架两端的立柱结构做了加高处理，上端预留的安装接口可直接匹配振动输送机槽体的弧形支撑座，安装时无需额外加工转接件，能够快速完成槽体与机架的对位装配；立柱底部设计有平整的安装脚板，脚板上预留的螺栓孔可与地面预埋的地脚螺栓配合固定，安装时可通过垫铁调整机架整体水平度，保证输送机槽体的安装倾角误差控制在允许范围内，避免因机架倾斜导致物料输送速度不均、偏料撒料的问题。从安装边界来看，机架的整体宽度适配常规槽宽的水平振动输送机，长度方向可根据输送段的实际长度做模块化拼接，单段机架的长度控制在便于运输与现场吊装的范围内，现场安装时仅需将相邻段机架的连接法兰对齐锁紧即可，无需现场做大量焊接作业，能够大幅缩短产线改造或新线安装的施工周期。在受力设计层面，这款机架充分考虑了振动输送机的交变载荷特性，所有型材的连接节点均采用满焊工艺，焊接位置做了倒角处理以减少应力集中，斜撑的排布角度经过受力校核，能够将激振器产生的周期性作用力均匀分散到整个机架结构上，避免局部受力过大导致的结构疲劳。实际应用中，这类碳钢支架不仅可用于新设备的出厂配套，也可作为老旧振动输送机的替换备件，当原有设备机架因长期服役出现变形、焊缝开裂问题时，可直接替换对应段的机架，快速恢复设备运行能力，减少产线停机时间。

　　不同于不锈钢材质的机架多用于食品、医药等有卫生要求的场景，低碳钢材质的机架在通用工业场景下具备更高的性价比，表面经过除锈喷漆处理后可适应多数室内生产车间的环境，若用于室外或潮湿腐蚀场景，也可在其基础上增加镀锌或防腐涂层处理，拓展适用场景。机架上部的弧形支撑座结构与振动输送机的槽体底部弧度完全匹配，安装时支撑座与槽体之间加装减震橡胶垫，既可以固定槽体的横向与纵向位置，又能够吸收部分振动能量，减少振动向地面的传导，降低设备运行时的噪音与对周边精密设备的影响。

　　在结构细节上，所有型材的外露端面均做了封板处理，避免车间内的粉尘、积水进入型材内部造成锈蚀，延长机架的使用寿命；机架上预留的多个辅助安装孔位，可用于安装接线槽、防护挡板、料位检测支架等附属配件，无需后期在机架上额外钻孔焊接，破坏原有结构的受力完整性。对于结构设计从业者而言，这类桁架式机架的设计思路具备很强的参考价值，在做同类振动设备、输送设备的支撑结构设计时，可参考其三角形加强筋的排布逻辑、主承力梁的截面选型思路，在满足刚性要求的前提下尽可能控制结构自重，降低材料成本与安装难度；对于设备选型人员来说，这款机架的标准化接口设计可适配多数同规格的水平振动输送机，无需单独定制，能够有效压缩设备采购与安装的周期。
