等径连续螺旋输送给料杆结构设计

在散料连续输送的工程场景里，这类等径螺旋给料构件是定量给料、短距离稳流输送环节的核心执行件，常见于粉体、小颗粒散料的加工产线，比如粮食加工的原粮定量给料、建材行业的粉料稳流输送、压铸工序的颗粒辅料输送、化工产线的小颗粒原料配比输送场景，核心作用是依靠螺旋叶片的连续旋转推力，把料仓内的散料按照设定的输送速率稳定推送至下一工序，避免散料架桥、下料不均导致的后续工序配比失准、产能波动问题。

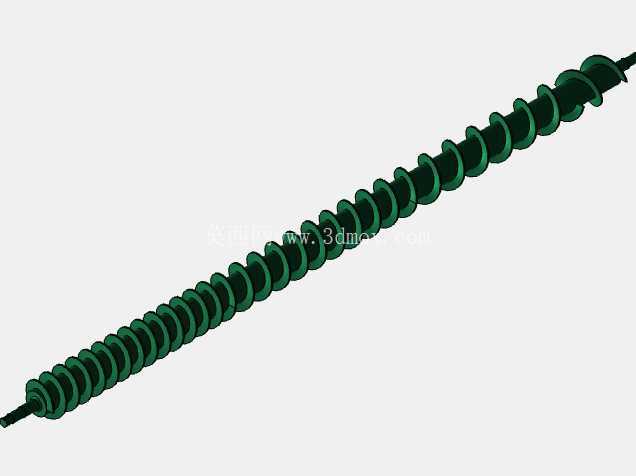

从结构设计逻辑来看，该构件采用等外径、等螺距的连续螺旋叶片设计，叶片与中心轴为一体化刚性连接结构，整体没有分段式的叶片拼接缝隙，这种设计首先能避免散料在叶片接缝处卡滞，尤其是针对带轻微粘性的粉体、粒径在2-8mm的不规则颗粒料，连续光滑的叶片曲面可以减少物料粘附残留，输送过程中不会出现局部积料导致的动平衡偏移。中心轴两端预留的光轴安装段，是直接匹配标准带座轴承的安装位，轴端的直径公差按照h7级加工精度设计，装配时可以直接压入轴承内圈，不需要额外加装轴套调整配合间隙，两端轴段的长度预留了密封件、轴承端盖的安装空间，能适配常见的U型槽式、圆管式螺旋给料机的壳体安装边界。

实际选型适配时，首先要确认该螺旋杆的有效输送段长度，要匹配给料机壳体的内部净长度，叶片外径要比壳体内径小3-5mm，这个间隙值是经过工程验证的：间隙过小会导致叶片旋转时刮蹭壳体内壁，长时间运行会出现叶片磨损、壳体磨穿的问题；间隙过大则会在叶片与壳体之间残留物料层，尤其是流动性差的粉体，残留层会逐渐板结，导致输送效率下降，甚至出现叶片卡滞过载。螺距的设计是匹配输送物料的安息角来确定的，等螺距设计适合流动性中等的散料，输送过程中物料的填充率稳定在40%-55%区间，不会因为螺距变化导致物料挤压、溢出。

从功能特性上看，该螺旋杆的叶片厚度根据输送物料的磨琢性做了匹配，针对磨琢性较强的矿粉、砂石颗粒，叶片边缘做了加厚处理，运行过程中叶片的磨损速率均匀，不会出现局部过早磨穿的问题；中心轴的刚性经过挠度校核，在额定转速下（通常给料工况转速在60-120r/min），轴的最大挠度不超过0.5mm，不会因为轴的弯曲变形导致叶片偏磨。两端的轴端可以根据驱动端的需求，加工成平键槽、扁位或者联轴器连接结构，不需要额外修改螺旋主体结构就能适配不同的减速电机输出端，安装时只需要将两端轴承固定在壳体的轴承座上，调整好螺旋与壳体的同轴度，就能完成装配，不需要复杂的现场配做工序。

在压铸周边的辅料输送场景中，这类螺旋杆主要用于输送颗粒状的脱模剂、合金辅料，因为输送距离短、给料精度要求高，等径等螺距的设计可以保证每转的输送量恒定，配合变频减速电机就能实现精准的定量给料，避免辅料添加量波动导致的铸件质量问题。在粮食加工场景中，光滑的连续叶片不会夹带谷物，不会出现谷物破碎的问题，符合食品加工的卫生要求，清理时只需要将螺旋杆从壳体中抽出，就能直接冲洗叶片表面，没有清洁死角。

设计建模过程中，螺旋叶片的曲面生成采用了等导程螺旋线扫掠的方式，叶片与中心轴的连接位置做了圆角过渡，避免应力集中，在长时间承受扭矩载荷的工况下，焊缝（如果是焊接结构）或者一体化成型的过渡位置不会出现应力开裂。轴端的退刀槽、密封槽位置都按照标准机械设计规范预留，装配时密封件可以直接卡入槽位，防止输送过程中粉体从轴承端泄漏，污染轴承润滑脂导致轴承提前失效。整体结构没有多余的复杂构件，加工工艺性好，不管是采用整体铸造成型后加工，还是采用钢管轴焊接螺旋叶片后校形，都能快速完成加工，制造成本低，后期维护更换也很方便，不需要专用工具就能完成拆装。
