PCB板分拣输送及存储一体化设备结构

这套设备主要面向PCB制造后段工序的检测分拣与暂存需求搭建，在SMT产线、PCB成品检验工段，完成检测后的电路板需要按照合格、不合格的判定结果分流，同时将合格产品规整存入料架等待下一道工序，传统人工分拣不仅效率难以匹配高速产线节拍，还容易在搬运过程中对PCB板的焊盘、元器件造成磕碰损伤，这套集成化设备正是针对这类痛点完成结构设计。

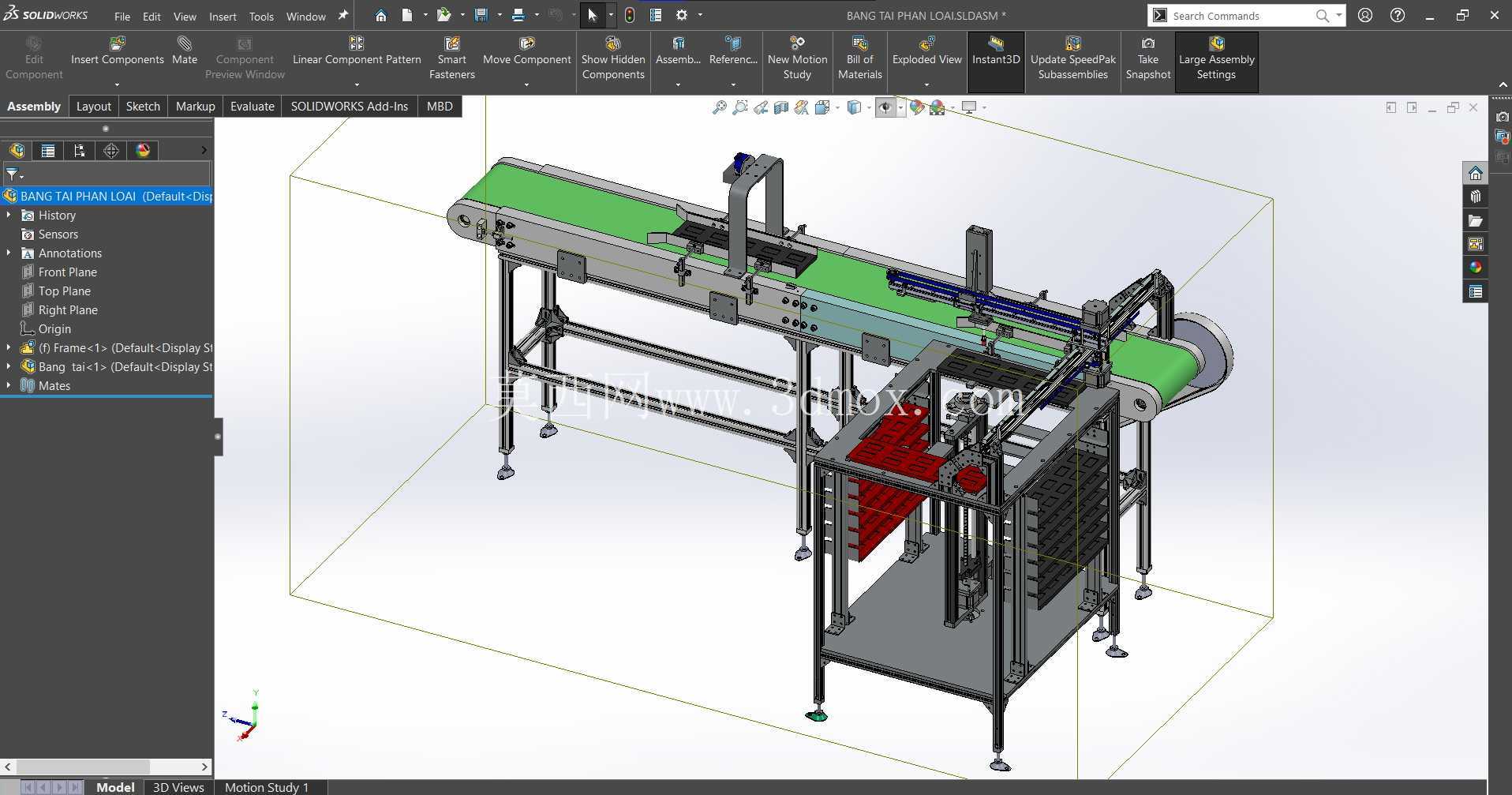

设备整体采用铝型材搭建主体框架，底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时需要预留左右两侧各600mm的维护空间，前端进料端对接上游检测设备的出料口高度可通过支腿调节螺栓在750mm-950mm区间调整，整体占地长度约2800mm，宽度约1200mm，最高处存储架顶端高度约2100mm，安装时需确认车间顶部净空不小于2300mm，避免存储架提升动作出现干涉。

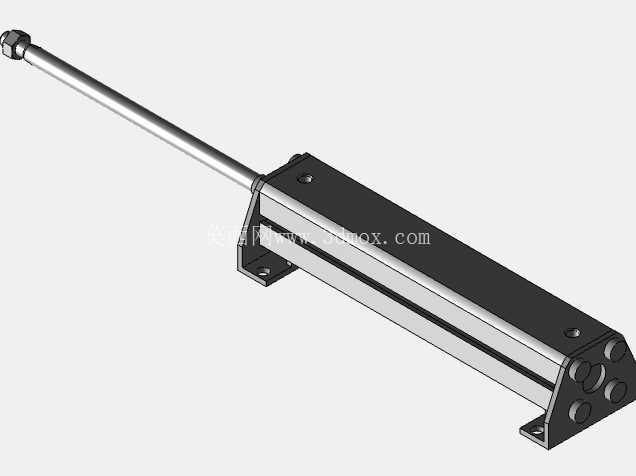

输送段采用绿色平皮带作为载具，皮带两侧设置可调宽度的导向挡边，可适配长度50mm-350mm、宽度30mm-250mm区间的不同规格PCB板输送，输送线中部设置定位阻挡机构，当视觉检测工位完成PCB板的图像采集与判定后，阻挡气缸伸出将板停在指定取料位置，避免龙门取料时出现位置偏差。龙门搬运机构采用两轴直线模组搭建，X轴横跨输送线与存储架区域，Z轴配置真空吸盘取料端，吸盘采用防静电硅胶材质，接触PCB板时不会刮伤板面阻焊层，同时可根据PCB板的尺寸调整吸盘安装间距，保证取料时受力均匀，不会出现板件翘曲变形的问题。

存储区域采用多层料架结构，料架层间距可根据PCB板叠放高度或者料盘厚度调整，每层可放置标准尺寸的PCB存料盘，当龙门机构接收到合格信号时，会将PCB板搬运至对应层的存料盘内整齐码放，接收到不合格信号时，则将板件搬运至NG品出料滑槽，直接滑入旁侧的不良品收集箱内，整个分流过程不需要人工介入。视觉检测组件安装在输送线上方的支架上，镜头垂直向下对准输送面，配套的环形光源可消除PCB板表面元器件的反光干扰，保证图像采集清晰度，识别判定逻辑可根据不同PCB板的检测需求调整，可兼容缺件、错件、焊点缺陷等多种判定规则。

设计过程中重点考虑了设备的维护便捷性，输送段的皮带张紧机构设置在主动辊端，不需要拆解两侧护板即可完成皮带张紧度调整，直线模组的润滑注油嘴均外露在设备外侧，日常保养时可直接完成注油操作，电气走线全部通过型材内置槽布置，外侧无裸露线缆，既避免车间粉尘积落在线缆表面，也防止设备运行过程中线缆剐蹭运动部件造成损坏。设备的动作节拍可根据上游产线速度调整，单周期取放料动作耗时不超过3秒，可匹配最高12米/分钟的输送线速度，满足中小批量PCB生产工段的分拣存储需求。存储架的提升机构采用同步带传动，定位精度控制在±0.5mm以内，保证龙门取放料时能够准确对准每层料盘位置，不会出现卡板、掉板的问题。在安全防护方面，设备运动区域外侧设置透明亚克力护罩，护罩上开设检修门并配置安全门磁开关，当检修门打开时设备自动暂停运行，避免调试维护过程中出现安全事故。
