带侧通油口的螺纹连接式液压阀芯组件

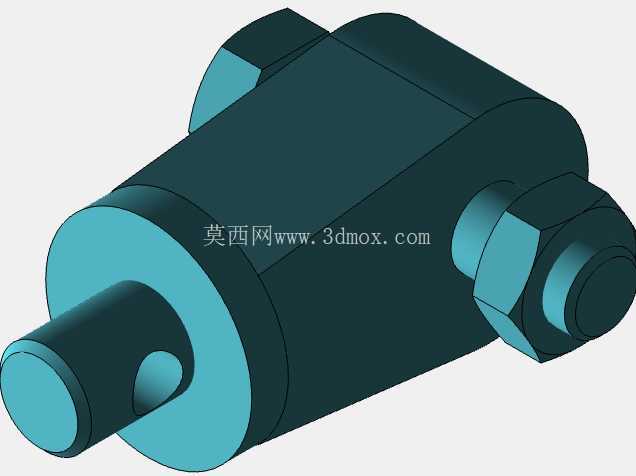

　　在液压传动系统的布局设计中，这类带侧通油口的螺纹连接式阀芯组件，多应用在中小流量的压力控制、方向切换回路里，常见于小型液压站、机床夹具的锁紧回路、工程机械的辅助动作控制单元中，承担着油路通断切换、压力过载溢流、执行元件动作锁紧的核心作用，是紧凑型液压阀组里不可或缺的基础构成单元。从实际安装场景来看，这类组件的轴向伸出轴端用于和手动调节手柄、电磁驱动衔铁或者液压先导控制活塞做配合，侧方的凸台结构是进出油口的对接定位面，末端的外螺纹段用于将整个阀芯组件旋入阀块的预制安装孔内，不需要额外的法兰压盖固定，能大幅缩小阀组的整体安装体积，在安装空间受限的移动式液压设备上适配性极强。设计这类组件的时候，首先要匹配阀块安装孔的公差配合，阀芯和阀孔的配合间隙通常控制在0.008-0.015mm区间，间隙过大会导致内泄漏量超标，系统压力建立不足，间隙过小则会在油温升高、零件热膨胀的时候出现阀芯卡滞，造成动作失效。侧方的通油口位置需要和阀块内部的油道精准对齐，建模阶段就要反复核对油口的轴向位置尺寸、周向角度偏差，避免装配后出现油道截流、通流面积不足的问题，导致局部压力损失过大，系统发热加剧。

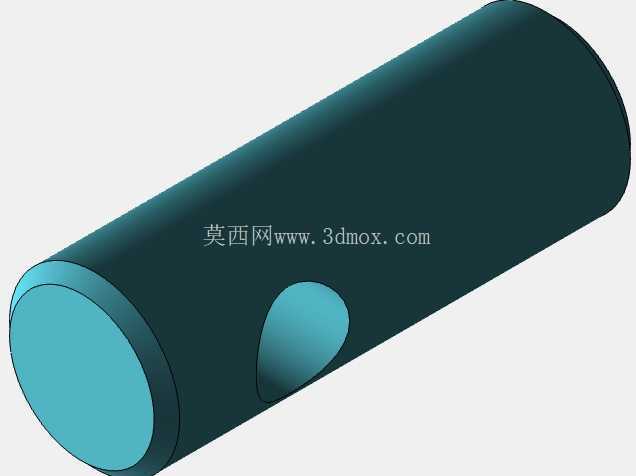

　　从结构功能上拆分来看，组件包含阀芯主体、密封配合轴段、驱动连接轴、油口导流结构几个部分，阀芯主体的圆柱面是和阀孔配合的核心工作面，表面粗糙度需要达到Ra0.8以下，减少滑动过程中的摩擦阻力，同时降低内泄漏量；伸出的驱动轴段做了扁位结构，和驱动部件连接的时候可以传递扭矩，避免调节过程中出现打滑；侧方的凸台油口做了倒角导流处理，液压油流过的时候不会产生尖锐的紊流，降低液流噪声和气蚀风险。建模过程采用组件和装配协同的设计思路，先确定整体的安装边界尺寸：总长度根据阀块的安装深度确定，最大外径匹配阀孔的公称通径，侧方油口的凸台外径不超出阀块的安装面轮廓，避免和周边的管路接头、其他阀件产生安装干涉。

　　零件建模阶段先做单个零件的特征构建，阀芯的各段轴径采用阶梯轴设计，不同轴段承担不同的功能，密封段预留密封件的安装槽位，槽的宽度和深度根据选用的O型圈或者格莱圈的标准尺寸确定，保证密封件装配后有合理的压缩量，既不会因为压缩量过大导致密封件过早磨损，也不会因为压缩量不足出现外泄漏。装配阶段要核对各零件的同轴度公差，驱动轴和阀芯主体的同轴度控制在0.01mm以内，避免驱动的时候出现偏载，导致阀芯滑动卡滞。在实际工程应用中，这类阀芯组件的选型需要匹配系统的工作压力、额定流量参数，通流面积的大小直接决定了组件的额定通流能力，建模时可以通过调整油口的开口大小、导流斜面的角度来优化通流特性，减少压力损失。

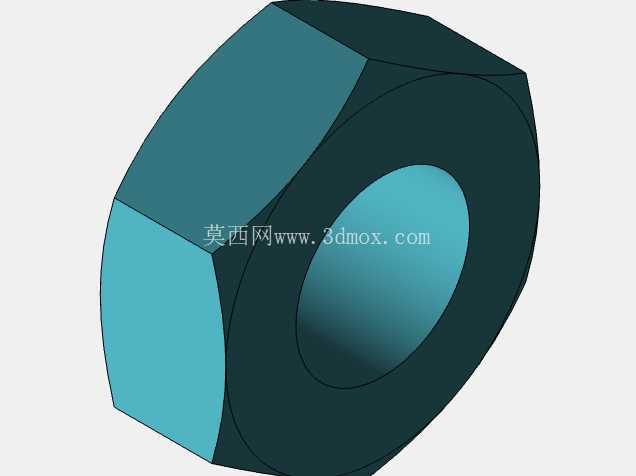

　　安装的时候要注意螺纹段的拧紧力矩，力矩过大会导致阀块安装孔变形，阀芯孔失圆，进而出现阀芯卡滞；力矩不足则会在系统压力波动的时候出现组件松动，导致漏油甚至压力突然卸荷的故障。日常维护中，这类组件的阀芯配合面需要保持清洁，液压油的污染度要控制在NAS9级以内，避免油液里的金属碎屑、杂质进入配合间隙，划伤阀芯表面或者造成阀芯卡滞。建模时还要考虑零件的加工工艺性，阀芯的各段外圆采用外圆磨床一次装夹加工完成，减少二次装夹带来的同轴度误差，轴段的退刀槽宽度要满足磨削加工的退刀要求，避免出现磨削不到位的情况；末端的螺纹采用细牙螺纹，细牙螺纹的自锁性能更好，在液压系统的振动环境下不容易出现松动，螺纹收尾处做退刀槽设计，保证螺纹能完全旋入阀块的螺纹孔内，让组件的定位端面和阀块安装面完全贴合，保证密封可靠。
