压铸工装用定位夹具结构设计

在压铸生产的上下料、工件装夹工位，定位精度直接决定了后续压铸成型、切边去毛刺工序的加工良率，这套定位结构就是针对压铸工序工件重复定位需求开发的专用装夹组件。从实际产线使用场景来看，这类定位器多布置在压铸机周边的工装台、机器人取件放件的定位工位，或是切边模具的预装定位位置，用来对压铸毛坯件进行快速位置约束，避免工件放置偏移导致的后续加工错位、压伤工件等问题。

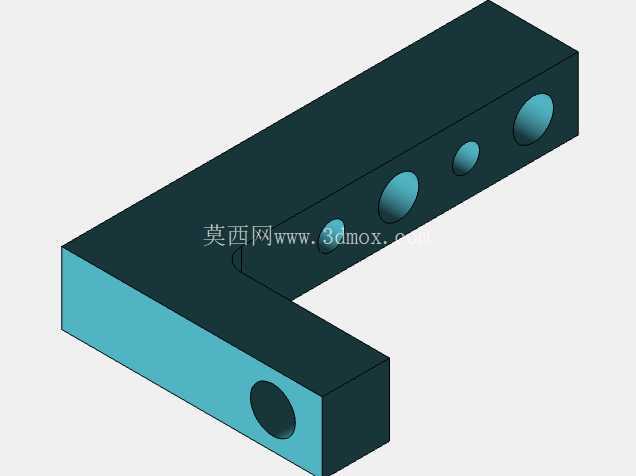

整套结构采用模块化装配思路，没有采用一体化的整体式定位块设计，而是拆分为定位基座、可调定位销、锁紧压块、连接紧固件几个独立单元，这样的设计首先是考虑到压铸生产现场的损耗替换需求——定位销是直接和工件接触的易损件，长期和高温压铸毛坯接触、反复摩擦会出现磨损，分体式结构可以单独更换定位销，不需要整体拆卸整个定位基座，大幅降低现场维护的停机时间。

从功能特性上看，这套定位结构同时具备粗定位和精定位两级定位功能：外侧的导向倒角结构先对放置下来的工件进行初步导向，允许工件放置时存在一定的位置偏差，通过导向斜面把工件引导到正确的位置区间，之后内侧的圆柱定位面和工件的定位孔配合，实现精准的位置约束，重复定位精度可以控制在0.02mm以内，完全满足压铸工序后续加工的定位要求。锁紧部分采用侧向压紧的结构，不会和机器人取件的运动路径产生干涉，工件放置到位后压块从侧面伸出压紧工件侧面，避免压铸过程中工件受铝液冲击、或者切边时受冲压力出现位置窜动。

设计过程中重点考虑了压铸现场的高温工况，所有和工件接触的零件都选用了耐热模具钢材质，表面做了氮化处理，提升高温下的耐磨性能和抗形变能力，避免长期接触200-300℃的压铸毛坯出现硬度下降、磨损加快的问题。基座部分则采用了45号钢调质处理，在保证结构刚性的前提下控制整体重量，安装面设计了长条形的调节安装孔，可以根据不同规格的工件调整定位器的安装位置，适配小范围内多型号工件的定位需求，不需要重新加工安装孔位，提升了工装的通用适配性。

外形尺寸上，整套定位器的整体轮廓控制在紧凑的区间内，安装底座的尺寸适配常规的工装台T型槽间距，安装时不需要对现有工装台做额外的改造，直接通过T型螺栓就可以固定在台面上。定位销的伸出高度根据压铸毛坯的定位孔深度做了匹配设计，既保证足够的配合长度实现稳定定位，又不会因为伸出过长导致工件取放时出现卡滞，定位销顶端做了大角度倒角，即使工件放置时存在几毫米的位置偏差，也能顺着倒角滑入定位孔，降低现场操作人员或者机器人放件的对位难度。

从安装边界来看，定位器的侧向压紧机构的运动行程做了限位设计，最大伸出距离不会超出基座侧面的安全范围，避免和周边的其他工装组件、送料结构产生运动干涉。基座底部设计了定位键槽，安装时可以先通过定位键和工装台的T型槽配合实现初步定位，再锁紧固定螺栓，保证安装位置的精度，减少安装时的调试时间。整套结构没有设计复杂的传动组件，所有运动副都做了防尘处理，适配压铸车间多铝屑、多粉尘的生产环境，不需要频繁做清洁维护，日常只需要定期在滑动位置加注耐高温润滑脂就可以保证长期稳定运行。

在实际产线验证中，这套定位结构可以适配多种外形接近的压铸件定位需求，只需要更换对应直径的定位销、调整压块的压紧位置就可以快速切换生产型号，相比传统的固定式定位块，换型调试时间可以缩短60%以上。同时因为易损件可以单独替换，长期使用的维护成本只有整体式定位结构的三分之一左右，非常适合多品种小批量的压铸生产场景使用。结构的受力路径做了优化，所有压紧力都直接传递到安装基座上，不会让定位销承受额外的侧向压紧力，避免长期受力导致定位销弯曲变形，延长了核心零件的使用寿命。
