带法兰安装位的多通路液压管接头结构

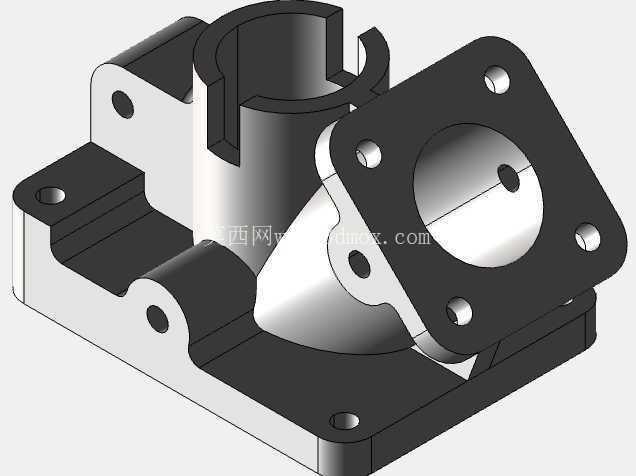

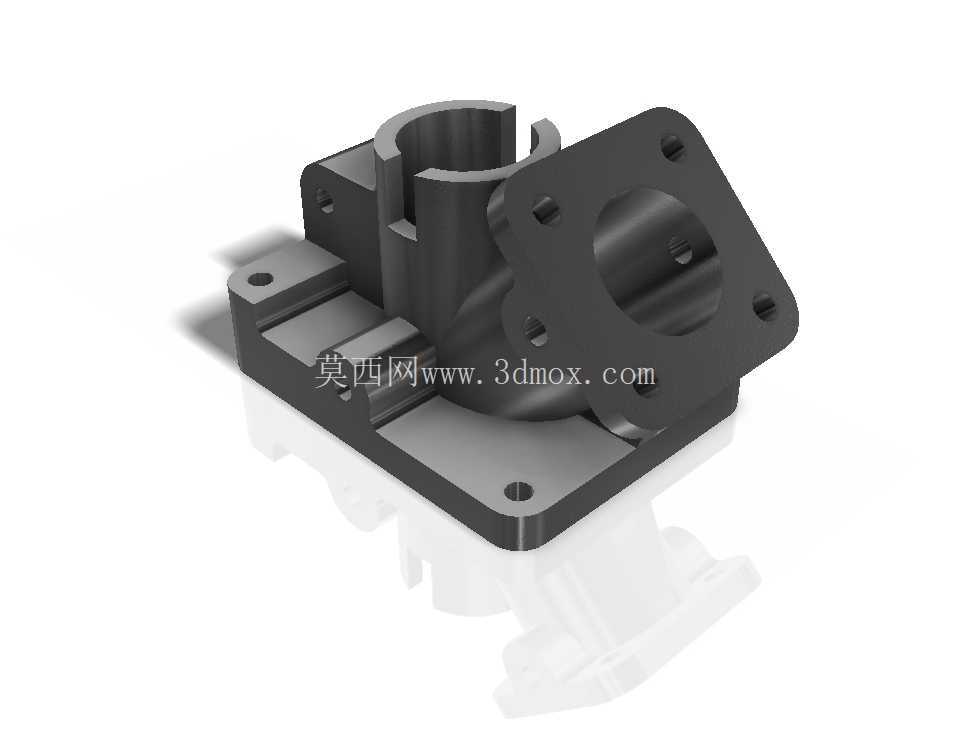

　　这款管接头的结构设计完全围绕液压系统的管路转接需求展开，在工程机械、工业液压站、注塑机阀组周边的管路布局里，这类多通路转接件的使用频率极高，主要用来解决不同通径管路的方向转换、多支路分流的安装问题，避免管路弯折角度过大造成的流阻激增，同时减少管路接头的堆叠数量，降低整个管路系统的泄漏风险点。从结构上看，主体采用一体化压铸成型的基体，没有额外的拼接焊缝，基体的壁厚根据不同通路的承压需求做了差异化设计，主通路位置的壁厚比分支通路厚2mm左右，能够承受常规中低压液压系统的脉冲压力，不会在长期压力波动下出现基体开裂的问题。

　　安装法兰面设置在主通路的侧端，法兰面上均匀分布4个安装沉孔，沉孔的深度刚好覆盖螺栓头的高度，安装后螺栓不会突出法兰表面，避免和周边的管路、阀块产生干涉，法兰面的密封槽预留了0.8mm的压缩量，适配常规的O型密封圈安装，装配后密封面的平面度控制在0.05mm以内，能够保证静态密封的可靠性，不会出现渗油问题。除了法兰安装位之外，基体底部还设置了两个定位安装凸台，凸台上预留了通孔，当管路振动较大的使用场景下，可以通过这两个凸台将接头整体固定在设备的安装基板上，减少接头自身的振动幅度，避免长期振动造成的接头松动、管路疲劳断裂问题。通路设计上采用了直角转弯加侧分支的结构，主通路的通径比侧分支通径大一个规格，内部流道做了圆弧过渡处理，没有直角锐边，流体经过转弯位置的时候不会产生明显的紊流，能够降低管路内部的压力损失，同时减少流道内壁的气蚀风险，延长接头的使用寿命。整个接头的外部轮廓做了倒角处理，没有尖锐的棱角，一方面是压铸生产的时候便于脱模，减少铸件的应力集中点，另一方面在车间装配的时候也不会划伤操作人员的手套或者皮肤，符合机械零部件的安全设计要求。

　　安装边界方面，法兰面的外接圆尺寸比主通路的外径大30mm左右，预留了足够的扳手操作空间，装配法兰螺栓的时候不需要使用特殊的薄壁套筒，常规的开口扳手就可以完成紧固操作；底部的两个安装凸台的中心距和设备上常见的安装孔位通用，不需要额外加工定制安装板，直接替换原有同规格的接头就可以完成装配，降低设备维护的配件成本。在实际选型的时候，需要注意主通路和侧分支的通径匹配对应的管路外径，法兰面的密封槽尺寸要和选用的O型圈线径匹配，底部固定凸台的安装面要和设备基板保持贴合，避免固定后产生额外的装配应力，长期受力下造成基体变形。

　　这类接头在液压系统的阀组出口、油缸进出油口的位置应用最多，尤其是在管路布局空间紧凑的设备内部，一体化的多通路结构比多个单通路接头组合安装节省至少三分之一的空间，同时减少了接头之间的连接密封点，整个管路系统的可靠性会明显提升。建模的时候需要重点注意内部流道的过渡圆弧处理，不能出现建模的碎面或者壁厚突变，否则后续做压铸模流分析的时候会出现填充不满、局部缩孔的问题，法兰面的安装孔位置度要控制在0.1mm以内，保证装配的时候螺栓能够顺利穿入，不会出现别劲的情况，基体的外轮廓拔模角度设置在1.5度左右，既能够保证顺利脱模，也不会造成外形尺寸的超差。
