车辆转向系统连接固定转向管结构

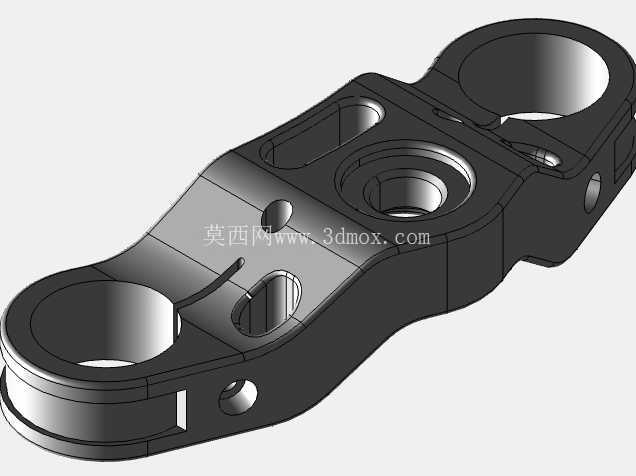

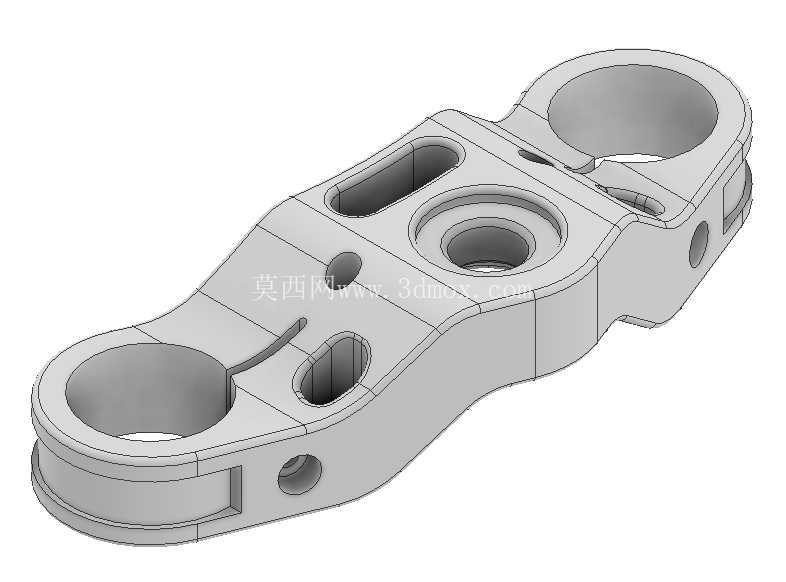

该转向管构件属于车辆转向操纵系统的核心连接承载件，主要应用在乘用车辆、轻型商用车辆的转向柱与转向器之间的传力路径上，承担转向力矩传递、转向管柱安装定位、周边附件挂载的多重作用，是转向系统中兼顾结构强度与装配适配性的关键受力零件。从实际装车场景来看，该构件一端的大孔径环形结构用于抱紧转向柱的外套管，通过侧面预留的锁紧槽结构，配合紧固件实现夹紧力的均匀施加，避免转向柱出现周向转动或轴向窜动，保证驾驶员转动方向盘时的力矩能够无虚位传递；另一端的环形安装位则用于对接转向器输入轴端的连接座，中间的异形过渡臂体按照传力路径做了变截面设计，在转向力矩传递过程中能够将应力均匀分散到整个臂身，避免局部应力集中导致的疲劳断裂问题。

设计阶段首先围绕安装边界做了空间校核，构件整体长度适配主流紧凑型车型的转向舱布置空间，两端安装孔的中心距严格匹配转向柱与转向器的相对安装位置，臂身的下沉式造型避开了舱内的线束、制动管路等周边部件，不会出现装配干涉问题。臂身上开设的多个减重孔并非单纯为了降低重量，每个孔的位置都经过拓扑优化计算，在不削弱结构抗弯、抗扭强度的前提下，去除了非受力区域的多余材料，同时这些孔位也可作为转向线束的固定过孔，减少额外的线束固定支架使用，提升装配效率。臂身中间的沉台安装孔用于固定转向角度传感器的安装基座，孔位的同轴度公差控制在0.02mm以内，保证传感器检测数据的准确性，避免转向角度检测偏差导致的车身电子稳定系统误触发。

从零件成型工艺来看，该构件采用高压压铸工艺生产，材料选用常用的压铸铝合金，在满足结构强度要求的同时降低零件自重，相比传统钢制冲压焊接结构重量降低40%左右，符合车辆轻量化的设计趋势。零件的所有安装配合面都预留了机加工余量，压铸成型后仅需对两端环形孔的内圆柱面、中间传感器安装孔的端面做精加工即可满足装配精度要求，减少了后续机加工的工序时长，适合大批量规模化生产。构件侧面预留的多个小直径安装孔，用于固定转向防尘罩、线束卡扣等附属零件，孔位的位置度公差经过严格校核，保证附属件安装后不会与转向运动部件发生运动干涉。

在实际使用过程中，该构件需要承受驾驶员施加的转向力矩、车辆行驶过程中路面颠簸传递的冲击载荷，因此在结构设计时对臂身的过渡圆角做了针对性优化，所有转角位置都采用大圆角过渡，避免应力集中导致的零件开裂；两端环形抱紧结构的壁厚经过反复验算，在紧固件达到额定锁紧力矩时不会出现塑性变形，保证长期使用后抱紧力不会出现衰减，避免转向虚位增大的问题。整个构件的外形轮廓完全按照转向舱的可用空间做了适配设计，没有多余的外凸结构，装配时可以直接从转向舱的预留安装口放入，不需要拆卸周边其他部件，能够有效提升整车装配的作业效率，降低售后维修的拆装难度。
