可调式六角套筒13至19毫米规格设计

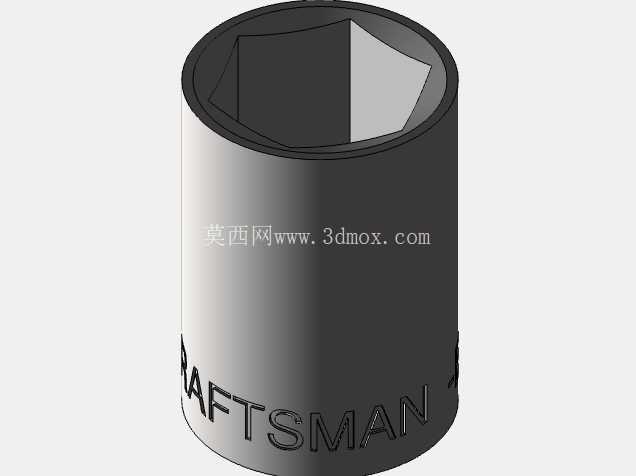

　　在日常机修、汽修装配以及设备维保场景中，六角套筒是扭矩传递作业里不可替代的基础工装，区别于开口扳手、梅花扳手的作业边界，套筒能够完全包覆螺栓六角头的全部受力面，在大扭矩紧固或锈蚀螺栓拆卸作业中，可最大程度避免螺栓棱角打滑磨损，降低紧固件报废概率。这套参数化可调的六角套筒结构，覆盖13mm到19mm的常用外六角螺栓规格区间，刚好匹配日常维保场景里M8到M12规格的外六角紧固件作业需求，不管是家用设备拆装、机动车常规维保，还是生产线小型设备的日常检修，都能适配绝大多数常规紧固件的作业尺寸。从结构设计逻辑来看，这套套筒采用全局参数驱动的建模思路，核心控制参数为套筒内六角对边尺寸D，调整该参数即可快速生成对应规格的套筒模型，无需重复绘制基础轮廓，对于需要快速衍生全系列套筒规格的设计人员来说，能够大幅减少重复建模的工作量。套筒整体采用中空圆柱外形，外壁为等壁厚圆柱面，内壁为标准正六边形内孔，正六边形的各边与对应外壁圆柱面保持均匀壁厚，保证扭矩传递过程中筒壁各方向受力均匀，不会出现局部应力集中导致的筒壁开裂变形。

　　套筒的驱动端采用标准四方驱动孔适配结构，能够匹配市面上绝大多数常规棘轮扳手、扭矩扳手的驱动方头尺寸，无需额外加工转换接头即可直接配套使用，作业时驱动方头嵌入套筒端部的四方孔内，扭矩从扳手传递到套筒，再通过内六角面传递到螺栓头部，整个传力路径无偏心，能够保证扭矩输出的同轴度，避免螺栓受到侧向剪切力。从安装边界来看，不同规格的套筒整体外径随内六角尺寸同步等比例调整，保证小规格套筒能够伸入狭窄的装配空间作业，大规格套筒则保留足够的壁厚承受大扭矩载荷，套筒整体长度控制在常规手动套筒的通用长度区间，既不会因为长度过长导致作业时与周边零部件发生干涉，也不会因为长度过短导致无法伸入沉孔内的螺栓作业位置。

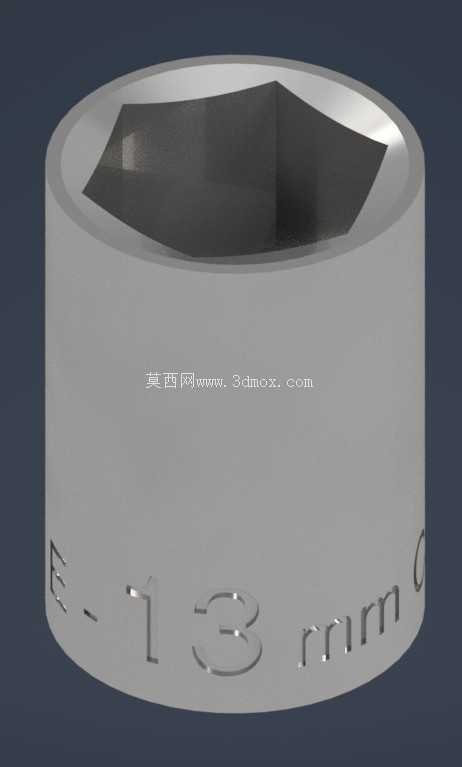

　　内壁的正六边形棱角处做了微小的倒角过渡，既能够在套入螺栓头部时起到导向作用，快速对准螺栓位置，也能避免棱角处的应力集中，在反复承受冲击扭矩时不会出现棱角崩裂的问题。套筒外壁可做滚花或者标识刻印区域，用来标注对应规格尺寸，方便作业人员快速从工具组中挑选对应规格的套筒，减少找件的辅助作业时间。在实际建模过程中，需要重点控制内六角对边尺寸的公差带，保证套筒与螺栓头部之间保留合理的配合间隙，间隙过大会导致套筒与螺栓棱角接触面积变小，受力时容易打滑磨损螺栓，间隙过小则会导致螺栓加工存在公差时套筒无法顺利套入，影响作业效率。

　　同时筒壁的厚度设计需要匹配对应规格螺栓的最大允许扭矩，针对19mm规格的套筒，壁厚要满足M12螺栓最大紧固扭矩下的强度要求，避免扭矩过载导致筒壁胀裂，而13mm规格的套筒则可以适当缩小外径尺寸，提升狭窄空间的通过性。这类参数化套筒模型的设计，本质是把系列化产品的可变尺寸做参数化封装，设计人员只需要调整核心参数就能快速生成全系列的产品模型，后续如果需要拓展更大或者更小的规格区间，只需要调整参数D的取值范围，就能快速衍生出对应规格的模型，无需重新绘制草图、特征，大幅提升系列化五金工具的设计效率。在实际生产环节，这类套筒一般采用铬钒钢冷锻成型后再做热处理，表面做发黑或者镀铬处理提升防锈能力，而参数化模型可以直接对接加工工艺，调整参数后直接生成对应规格的加工图纸，减少绘图环节的人为错误。在装配作业场景中，这类可调参数衍生的全系列套筒，能够覆盖绝大多数常规紧固件的作业需求，配合棘轮扳手使用时，可以在小角度转动空间内完成螺栓的紧固与拆卸，比普通扳手的作业效率提升40%以上，尤其是在周边空间狭窄、扳手无法整周转动的场景下，套筒配合棘轮快扳的作业优势更加明显。
