一吨载重工业手动搬运推车传动结构

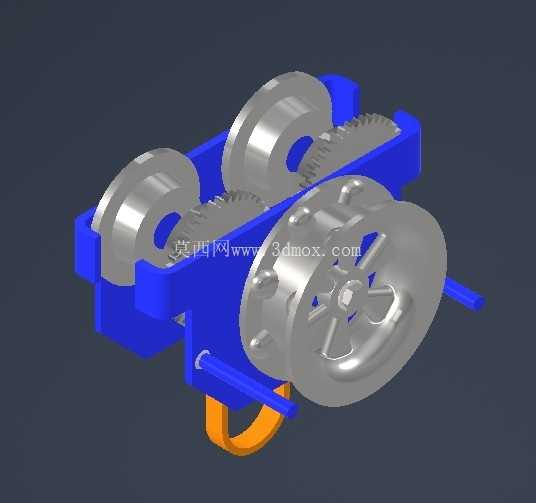

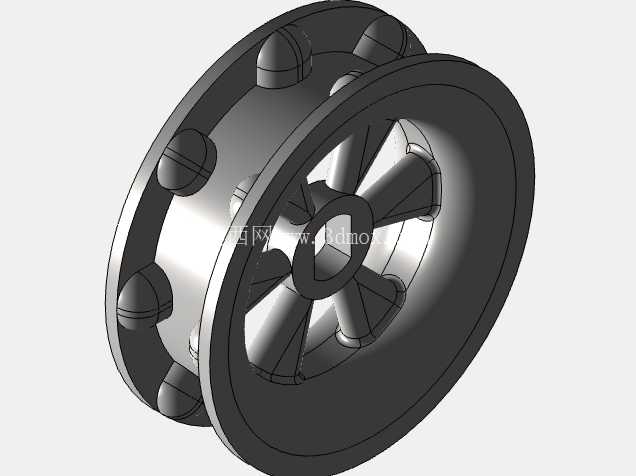

　　在生产车间物料周转、仓储库区货位转运、厂区短距离重载移位场景中，手动载重推车是无需外接动力、适配窄通道作业的核心搬运载具，本次呈现的1吨级手推车完整结构，覆盖了从动力输入到载重承载的全链路组件，可直接用于同类型设备的结构参考、改型设计与运动仿真验证。从实际作业需求出发，这类1吨载重的手推车需要兼顾人力操作的省力性与重载状态下的结构可靠性，设计过程中首先围绕传动链路的力传导路径做布局优化：手轮作为人力输入部件，采用辐条式镂空结构，在保证轮体抗扭强度的前提下削减自重，轮体中心的六角锁紧结构直接与输入齿轮轴刚性连接，避免动力输入环节出现旷量。

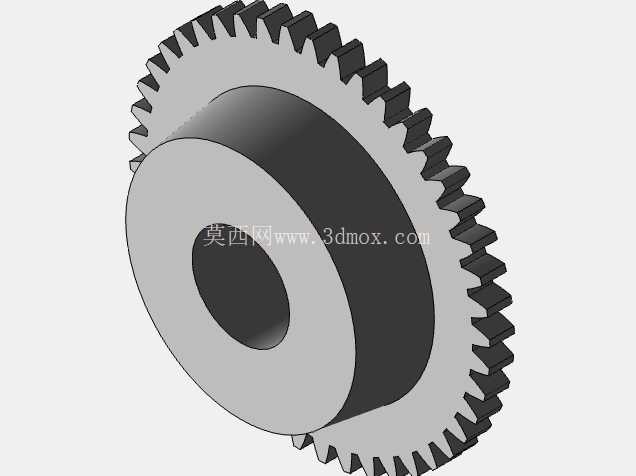

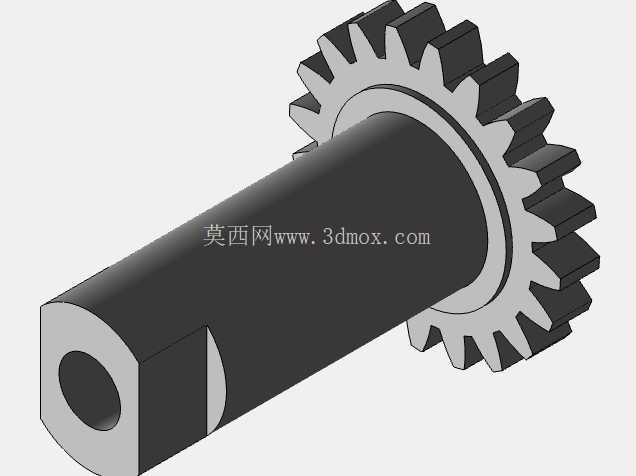

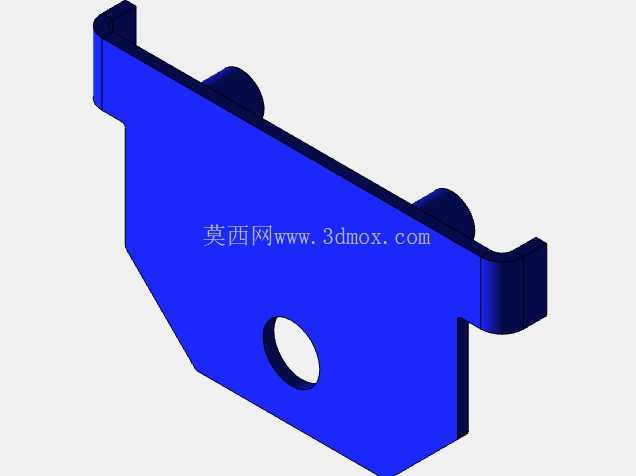

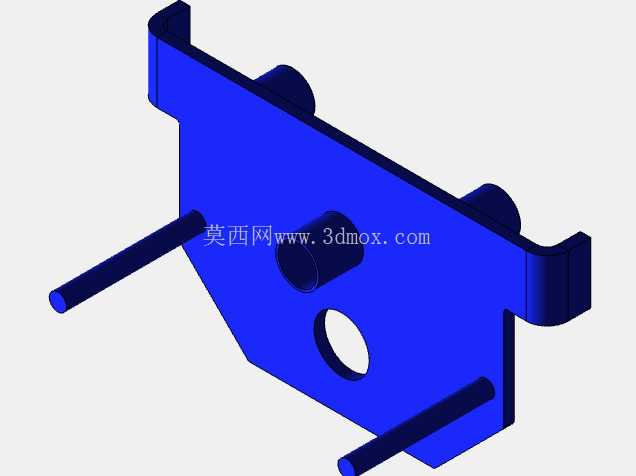

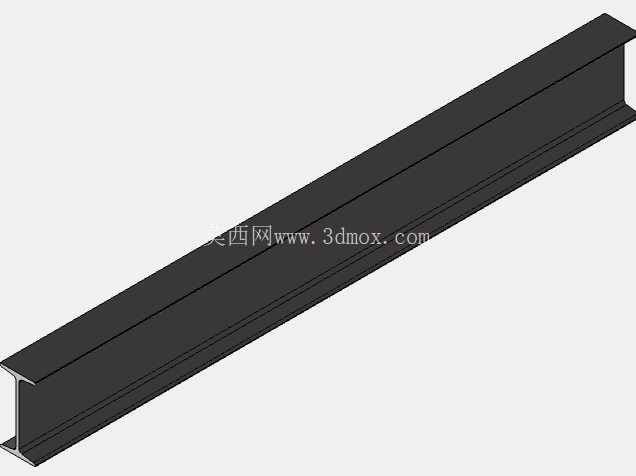

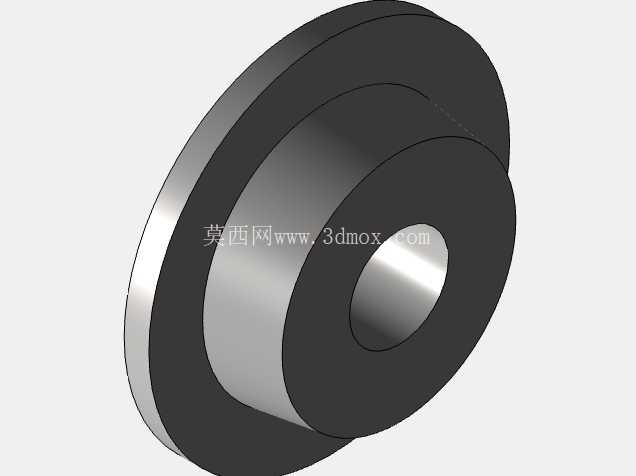

　　传动部分采用平行轴外啮合齿轮组布局，三个传动齿轮分别对应输入、中间传动、输出驱动三个功能位，齿轮模数按照1吨额定载重下的轮周推力计算选定，齿面宽度匹配载荷冲击余量，避免满载起步时出现齿面崩损；齿轮轴两端采用嵌装式支撑结构，直接固定在蓝色的主体承载架上，承载架采用槽型截面设计，既为齿轮组提供封闭的防护空间，避免车间杂物、铁屑卡入啮合齿面，又作为整车的核心承载梁，承担货叉传递来的全部载重载荷。承载轮采用双轮对称布局，轮体为实心金属结构，轮缘做圆弧过渡处理，适配厂区常见的环氧地坪、水泥地面的滚动需求，轮体与输出齿轮轴采用键连接传递扭矩，保证人力驱动手轮转动时，扭矩可通过齿轮组平稳传递到承载轮，实现整车的前进、后退动作。

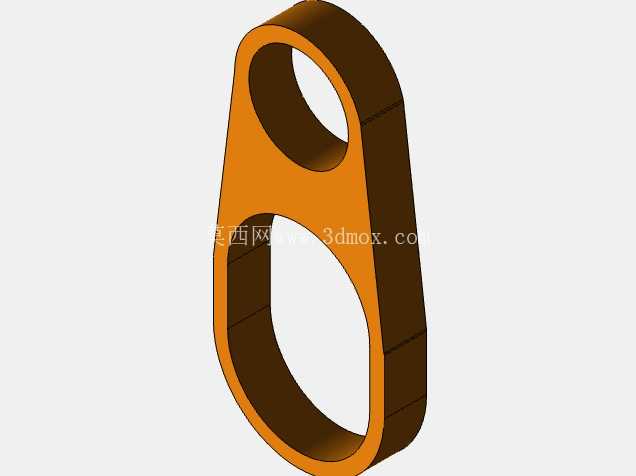

　　底部的橙色拖钩结构预留了辅助牵引的连接位，当长距离转运时可通过牵引件连接其他动力设备，拓展设备的使用场景。从安装边界来看，整车传动组件的横向宽度控制在双轮轮距范围内，纵向尺寸不超出承载架的前后端面，不会与货叉部分、扶手部分产生安装干涉；所有转动副的配合公差按照基孔制间隙配合选定，既保证转动过程无卡滞，又避免间隙过大导致的传动回程差，操作时的力反馈更跟手。在实际工况适配层面，这套结构充分考虑了车间作业的常见问题：齿轮组内置在承载架腔体内，可减少日常使用中的清洁维护量，外露的轴端做了倒角处理，避免搬运过程中剐蹭货物或操作人员；手轮的操作高度符合人体站立操作的施力角度，满载状态下转动手轮的操作力控制在成年人单臂可轻松驱动的范围内，无需额外施加过大的推力。

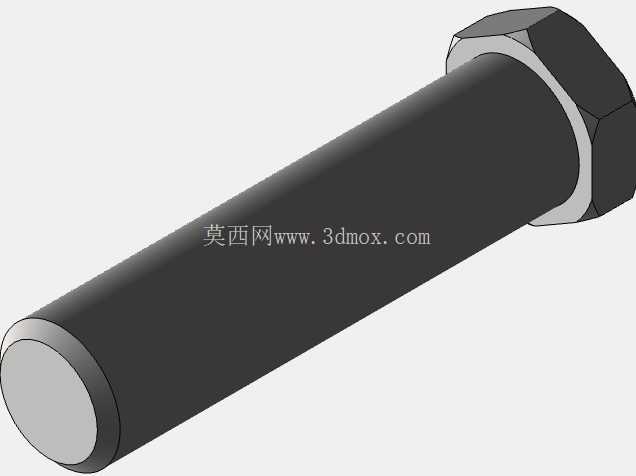

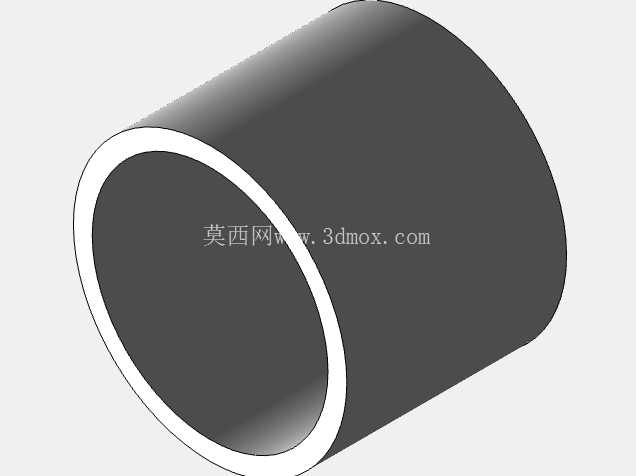

　　不同于简化的手推车模型，这套结构还原了所有单独组件的装配关系，包括轴用挡圈、锁紧螺母、键连接等细节，可直接用于生成工程图纸、做干涉检查与运动仿真，模拟满载起步、转向、制动时的部件受力状态，为后续的轻量化改型、载荷升级提供准确的结构参考。对于仓储设备设计人员而言，可直接基于这套传动结构调整承载轮尺寸、齿轮传动比，适配不同载重等级、不同作业通道宽度的手推车开发需求，省去从零开始搭建传动链路的时间，同时可参考其承载架的槽型截面设计思路，平衡结构强度与整机自重，避免过度设计带来的材料浪费。
