带M8内螺纹M12化学锚栓结构设计

在建筑后锚固施工、工业设备基座固定、管线支架安装等场景中，化学锚栓是替代膨胀螺栓实现高承载力无应力锚固的核心构件，这款带M8内螺纹的M12规格锚栓，专门针对需要背靠背安装构件的混凝土基材锚固场景设计，解决了常规外螺纹锚栓无法在锚固完成后实现内侧构件对接安装的痛点。从实际工程应用来看，这类锚栓常被用在钢结构连接件与混凝土墙体的对穿固定、幕墙龙骨的背栓式安装、工业管线支架的双侧固定、设备基座的预埋式后补锚固等场景，尤其是在既有建筑改造项目中，无法提前预埋螺栓的工况下，这类带内螺纹的化学锚栓可以在钻孔植入固化后，从混凝土构件的另一侧通过内螺纹实现附件安装，不需要贯穿整个构件预留长螺栓孔，大幅降低了对原有混凝土结构的强度破坏。

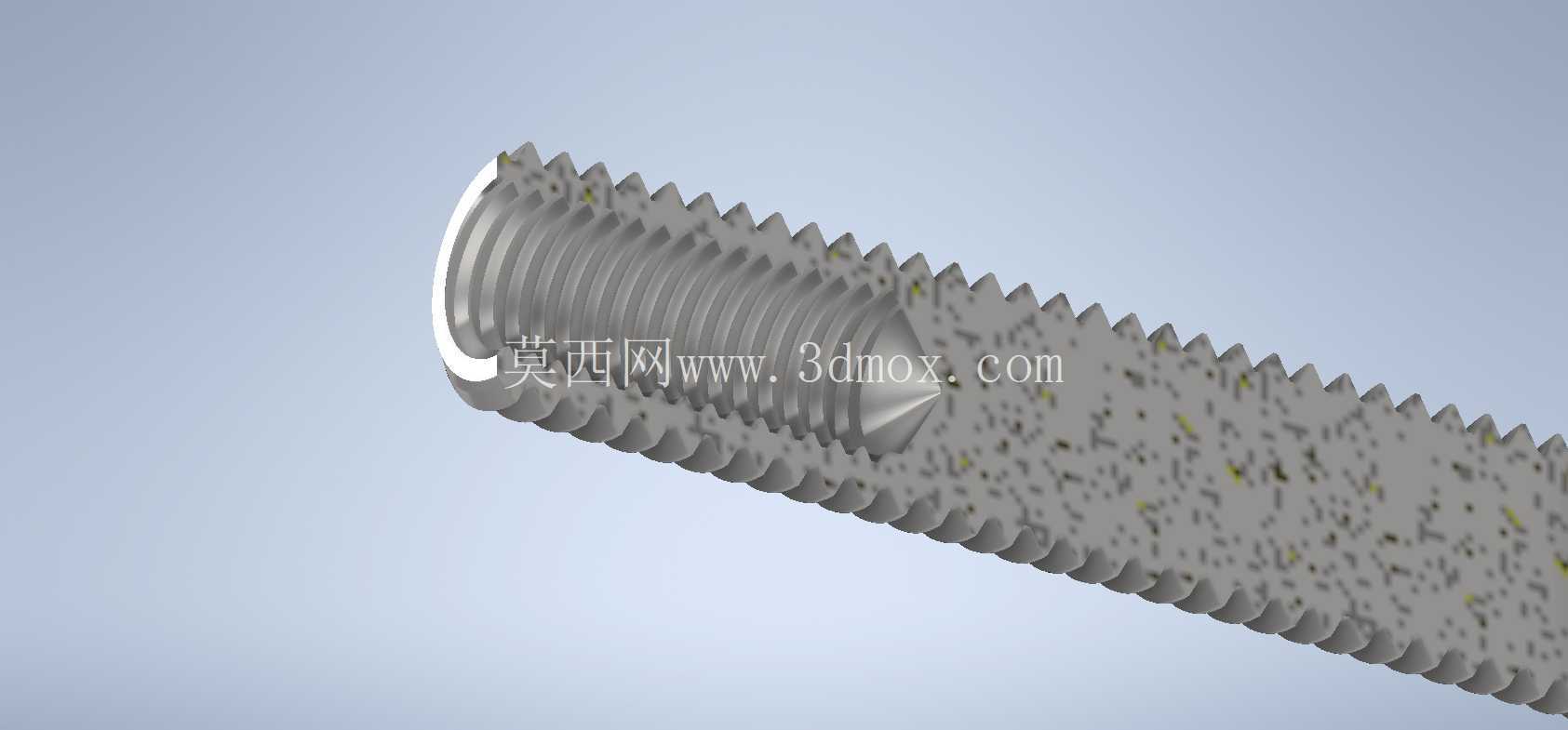

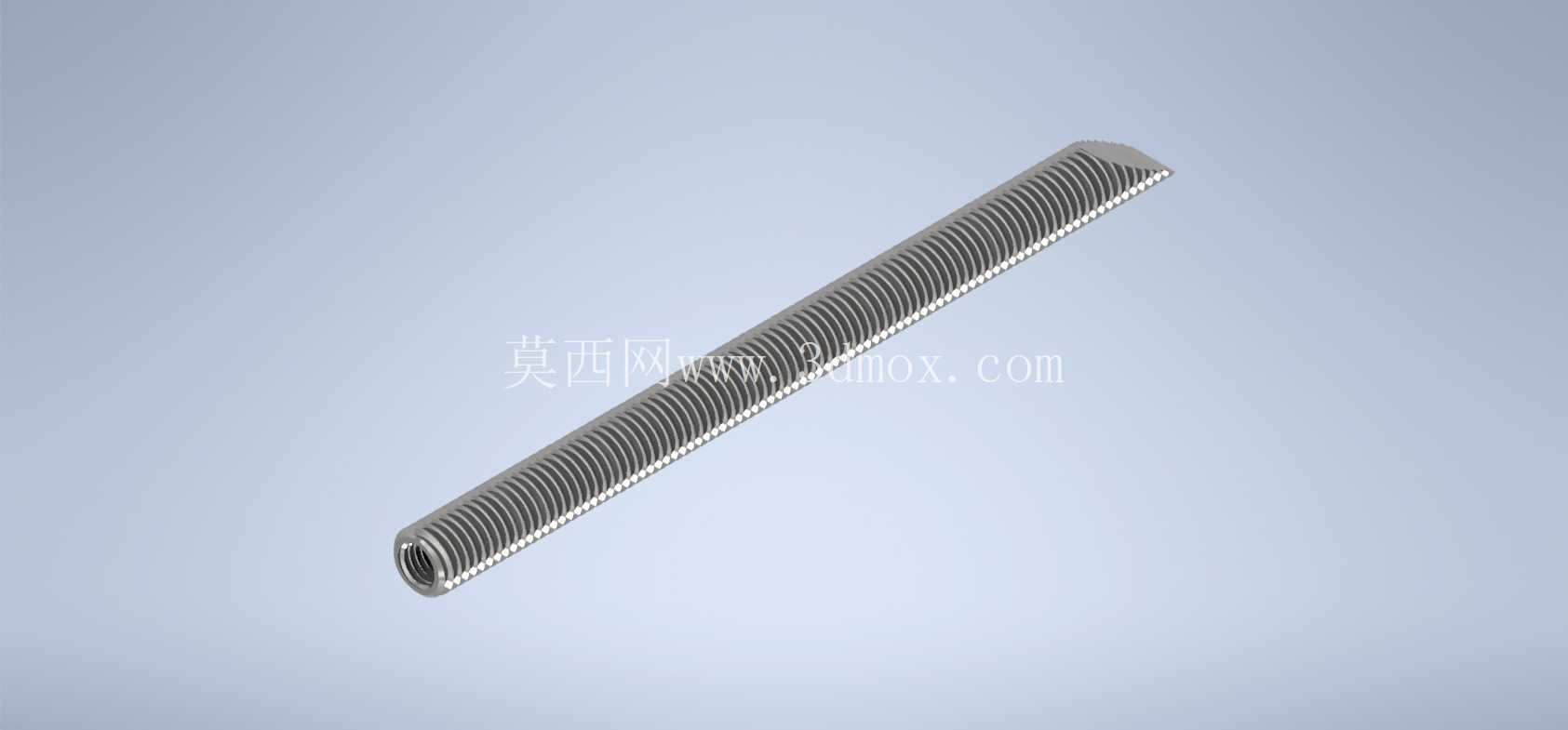

从功能特性上看，这款锚栓主体采用M12规格的全外螺纹杆体设计，杆体端部加工有同轴的M8内螺纹孔，外螺纹段的作用是在化学胶管固化后，通过杆体与胶体、胶体与混凝土孔壁的粘结咬合，实现整体的抗拔、抗剪承载，全螺纹的结构设计相比光杆锚栓，能大幅提升杆体与化学粘结剂的接触面积，螺纹牙型的凸起结构可以形成机械咬合，避免长期受载后杆体与胶层出现滑移。端部的M8内螺纹设计，是这款构件的核心功能点，常规化学锚栓为外螺纹结构，安装时需要从混凝土外侧穿入，外侧通过螺母锁紧构件，而当需要在混凝土墙体两侧都安装固定件，或者安装空间受限无法从外侧穿入长螺栓时，就可以将这款锚栓植入混凝土钻孔内，待化学胶完全固化后，内侧的M8内螺纹可以直接拧入对应规格的螺栓，实现背靠背的构件固定，不需要在混凝土构件上钻大直径的贯穿孔，也不需要使用超长的贯穿螺栓，尤其适合厚度有限的混凝土剪力墙、预制混凝土构件的双侧安装工况。

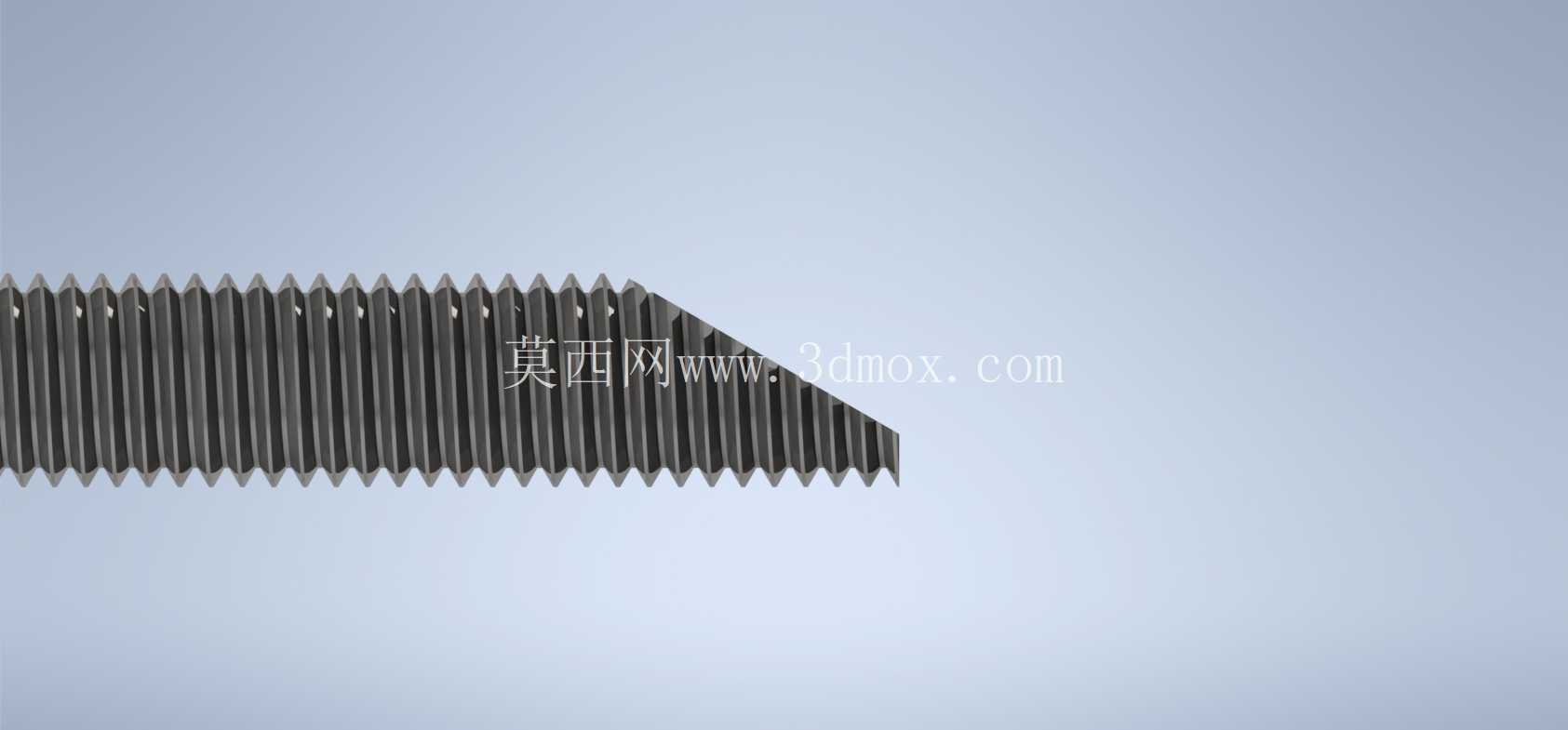

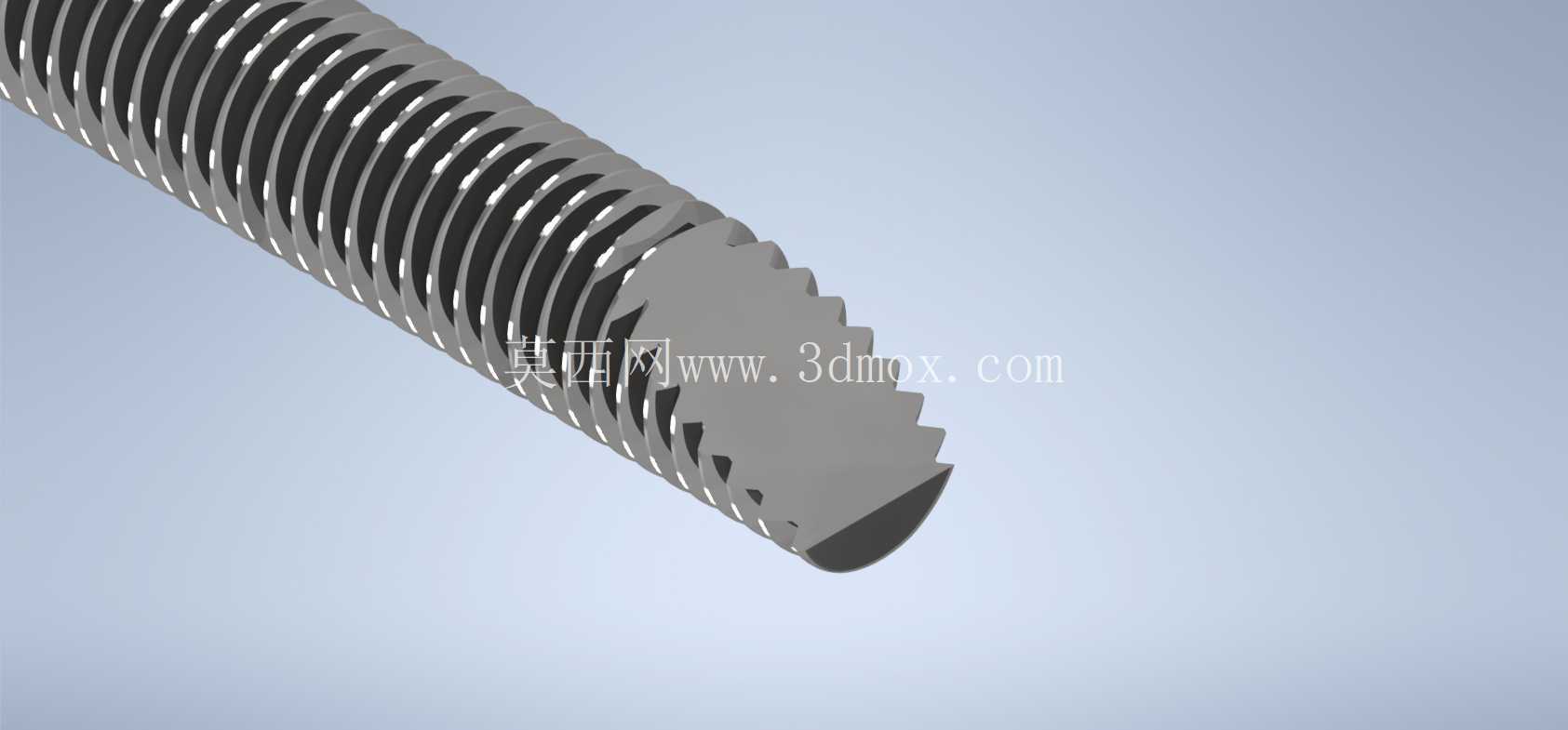

从设计思路层面拆解，这款锚栓的杆体长度、螺纹参数、内螺纹深度都经过了受力匹配计算：M12的外螺纹采用标准粗牙牙型，螺距匹配常规化学锚固胶的粘结层厚度要求，钻孔直径按照锚栓外径加2mm的常规化学锚栓钻孔规范设计，保证胶层厚度均匀，既不会因为胶层过薄导致粘结力不足，也不会因为胶层过厚出现固化不均、长期受载蠕变的问题。端部的M8内螺纹加工深度控制在1.5倍螺纹直径以上，保证内螺纹的啮合长度满足抗拉承载力要求，不会出现螺纹滑牙失效；内螺纹与杆体的同轴度公差控制在0.1mm以内，避免安装螺栓时出现偏载，导致局部应力集中。杆体的非内螺纹端做了倒角处理，方便植入钻孔时刺破化学胶管，让胶液充分混合填充钻孔与杆体的间隙，全杆体的螺纹牙顶做了微小的圆角处理，避免植入时刮蹭孔壁的混凝土碎屑混入胶层，影响粘结强度。

从安装边界与尺寸适配来看，这款锚栓对应的混凝土钻孔深度需要满足M12化学锚栓的最小锚固深度要求，也就是不小于10倍杆体直径，钻孔时需要保证孔壁粗糙无浮灰，吹净孔内粉尘后再放入化学胶管，将锚栓通过电钻旋入孔内，直到胶液完全固化前不能扰动杆体。安装完成后，外侧的外螺纹段可以通过螺母固定外侧构件，内侧的M8内螺纹可以根据安装需求，拧入对应长度的M8螺栓固定内侧构件，双侧固定的承载力可以分别按照外螺纹锚固承载力、内螺纹啮合承载力单独校核，不会出现相互干涉的问题。需要注意的是，这类带内螺纹的锚栓不适合用在长期承受动载荷的疲劳工况，内螺纹的加工位置要避开杆体的最大应力截面，也就是锚固深度的起始位置，避免应力集中导致杆体断裂，在实际建模时，螺纹部分可以采用装饰螺纹线简化建模，也可以根据受力分析需求做精确的牙型建模，内螺纹的收尾退刀槽要做合理的圆角过渡，降低应力集中系数，满足长期静载下的强度要求。
