OD1550锥底浆料储放罐体结构设计

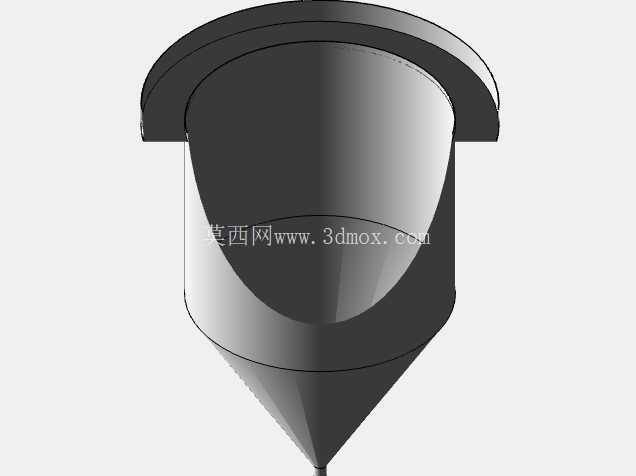

　　在压铸生产的浆料制备与输送环节，这类锥底结构的储浆罐体是衔接浆料混配工位与压铸机给料系统的核心中转部件，日常生产中主要用来暂存混合完成的金属或陶瓷浆料，避免浆料在静置过程中出现分层沉淀，同时保障给料过程的流量稳定性。从结构设计逻辑来看，罐体上部采用外翻式宽边法兰结构，这个设计并非单纯的结构加强，一方面是为了匹配车间现有吊装工位的卡具定位，安装时可以直接将法兰搭放在支撑架的定位环上，不需要额外做复杂的径向固定，大幅缩短现场安装调校的时间；另一方面外翻边的结构可以在日常清理时，避免罐体边缘残留的浆料干结后掉落到罐内污染新批次浆料，日常维护时只需要沿法兰外沿擦拭即可完成边缘清洁。

　　罐体直筒段的外径设定为1550mm，这个尺寸是结合压铸车间单批次浆料的最大制备量核算得出，直筒段的高度配合1580mm的总高度，能够保障单次储浆量匹配两到三个压铸循环的给料需求，不需要在压铸过程中频繁补加浆料，减少因补料造成的生产节拍中断。下部的锥底结构采用大角度收敛设计，锥角的选取经过了浆料流动性验证，针对常用的压铸浆料粘度参数，这个锥角可以保障浆料在自重作用下能够完全从底部出口排出，不会在罐底出现积料死角，避免残留浆料长期干结后影响后续批次的浆料成分均匀性；同时锥底的收敛结构可以让浆料在流出过程中形成稳定的柱状流，不会出现偏流、撒漏的问题，方便对接下方的浆料输送管道或者定量给料装置。

　　从安装边界来看，罐体上部法兰的外径比直筒段大出220mm，这个尺寸刚好适配车间通用的1800mm间距支撑架安装位，不需要对现有支撑架做额外的切割改造；罐体总高度1580mm，安装后底部出口距离地面的高度预留了800mm的操作空间，足够工人在下方对接输送管道、安装流量控制阀或者做日常的出口疏通作业。在实际生产应用中，这类罐体除了用于压铸工位的浆料中转，也可以适配铸造、陶瓷成型等需要存储悬浮类混合物料的工位，结构上没有多余的复杂曲面，整体采用等壁厚设计，建模过程中可以通过旋转特征快速生成主体结构，法兰部分的加厚区域做了平滑的圆角过渡，避免应力集中造成的罐体变形，即使长期承受浆料的侧压力，也不会出现直筒段鼓胀、法兰变形的问题。

　　日常使用时，罐体内壁可以根据浆料的腐蚀特性做对应的涂层处理，结构本身的光滑内壁不会出现挂料问题，清理时只需要用高压水枪冲洗即可完成内部清洁，不需要进入罐体内部做人工清理，降低维护作业的安全风险。设计过程中特意没有在罐体上设置额外的搅拌安装位，是因为这类中转用的浆料罐主要对接上游已经完成均匀搅拌的浆料，依靠锥底的快速出料特性减少浆料停留时间，就能避免分层问题，省去额外的搅拌装置可以降低设备整体的制造成本，也减少了后期的故障维护点，对于连续化生产的压铸车间来说，这种极简结构的储浆罐反而比带复杂附属结构的罐体可靠性更高，不会因为搅拌装置故障造成整条生产线停摆。
