长距离槽式螺旋给料输送设备结构

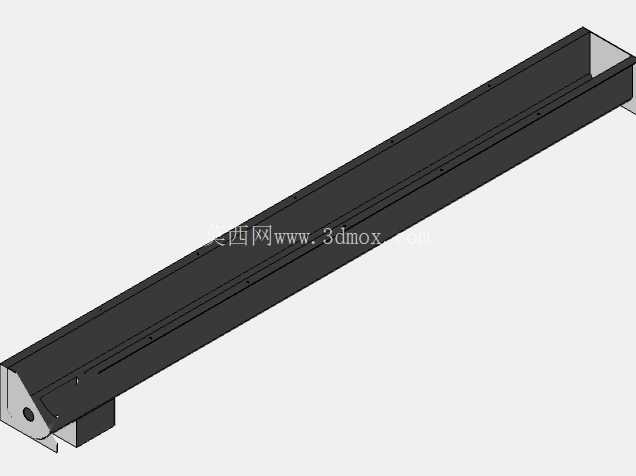

　　在散状物料的连续输送作业场景里，这类槽式螺旋输送结构是粉体、小颗粒物料转运环节的核心配套设备，常见于粮食加工、建材生产、化工粉料配料、铸造砂处理等生产线的物料衔接工位，用来完成水平方向的密闭式物料输送，避免输送过程中粉料撒漏、扬尘的问题，相比皮带输送更适合易飞扬、有一定磨琢性的散料转运。从结构设计逻辑来看，该设备采用U型敞口加密封上盖的槽体结构，槽体作为物料承载的主体，内壁做平滑过渡处理，减少物料在槽壁的粘附残留，螺旋叶片沿输送方向固定在中心转轴上，转轴两端通过带座外球面轴承支撑，选用UCP211型号的立式带座轴承，这类轴承自带安装底座，可直接通过螺栓固定在槽体端部的安装支架上，安装调整便捷，同时能承受一定的径向载荷，适配螺旋轴转动过程中因物料挤压产生的径向力，轴承座与槽体端部之间设置密封结构，阻挡细粉料进入轴承内部造成磨损失效。

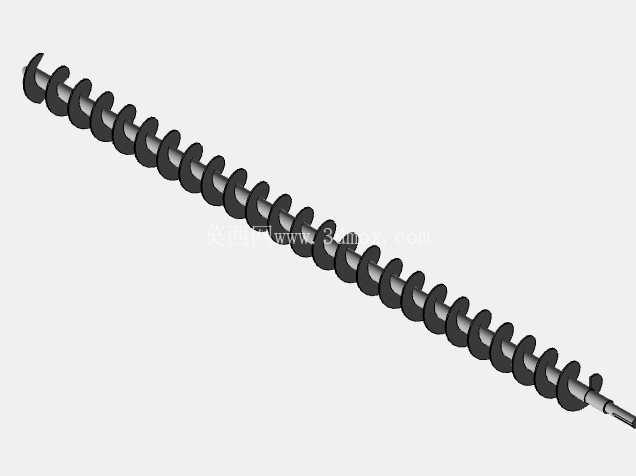

　　设备的核心输送参数匹配常规散料输送的常用工况，整体输送长度3066毫米，适合车间内短距离的工序间物料转运，比如配料秤到混合机的物料输送、料仓出口到下一工艺设备的给料环节，这个长度可以直接对接多数中小型生产线的工位间距，不需要额外做中间支撑，减少了设备的安装复杂度。螺旋叶片的螺距设置为120毫米，匹配60毫米直径的中心输送管道对应的转轴尺寸，这个螺距参数针对堆积密度在0.5-1.2t/m³的常规散料设计，输送过程中物料不会因为螺距过大出现物料回流，也不会因为螺距过小导致输送效率不足，在转速设定为60-90r/min的工况下，可以实现稳定的连续给料，输送量可通过调整转轴转速灵活调节，适配不同产能的生产线需求。槽体的端部设置驱动端和尾端张紧结构，驱动端可直接连接减速电机，不需要额外加装复杂的传动基座，尾端的轴承座设置可调结构，可补偿螺旋轴长时间运行后产生的轴向窜动，避免叶片与槽体内壁发生刮擦。槽体的上沿设置法兰边，用来安装密封盖板，盖板可根据使用需求做成快拆式，方便日常清理槽内残留物料、检修叶片磨损情况，槽体底部每隔一段距离设置支架安装位，可通过配套的支撑架将设备固定在地面或者钢平台上，安装时需要保证槽体的水平度误差控制在千分之一以内，避免螺旋轴转动时出现偏载，加剧轴承和叶片的磨损。

　　从实际使用的角度来看，这类螺旋输送机的进料口通常设置在槽体尾部的上盖位置，可对接料仓的出料口、喂料设备的出料端，出料口设置在槽体头部的底部，直接对准下游设备的进料口，整个输送过程在密闭的槽体内完成，对于有防尘要求的生产车间，可以在进出料口位置加装除尘接口，对接车间的除尘系统，进一步控制作业现场的粉尘浓度。设计过程中需要重点校核螺旋轴的挠度，3米左右的输送长度下，转轴的直径匹配60毫米的规格，可保证轴转动时的挠度在允许范围内，避免叶片擦碰槽壁，同时叶片与槽体内壁之间预留3-5毫米的间隙，既可以减少转动阻力，也能适应少量物料颗粒卡在间隙中的情况，避免设备卡停。叶片的厚度根据输送物料的磨琢性选择，输送粮食、塑料颗粒等低磨琢性物料时可采用3毫米厚度的钢板制作叶片，输送铸造砂、水泥熟料等高磨琢性物料时，可在叶片边缘堆焊耐磨层，延长设备的使用寿命。设备的安装边界需要预留足够的检修空间，驱动端一侧至少预留500毫米的空间方便减速电机的拆装维护，槽体侧面预留300毫米以上的空间方便盖板拆装和日常检查，设备整体的重心沿槽体长度方向均匀分布，安装时支撑架的间距不超过1500毫米，避免槽体长时间承重出现变形。

　　在三维建模过程中，这类设备需要重点还原槽体的折弯结构、轴承座的安装定位尺寸、螺旋叶片的螺距精度，因为这些尺寸直接影响后续实际加工的装配精度，比如轴承座的安装孔位如果出现偏差，会导致螺旋轴安装后同轴度不足，运行时出现震动、噪音过大的问题；螺旋叶片的螺距误差过大，会导致输送效率不稳定，出现物料输送速度不均的情况。建模时还需要考虑实际加工的工艺性，槽体采用钢板折弯成型，折弯处的圆角要匹配常规板材折弯的工艺参数，避免设计出无法加工的尖角结构，槽体上的法兰边采用连续焊接工艺，建模时预留焊接的焊脚尺寸，保证结构强度。
