两吨级带磁选出料工业盐储料筒仓结构

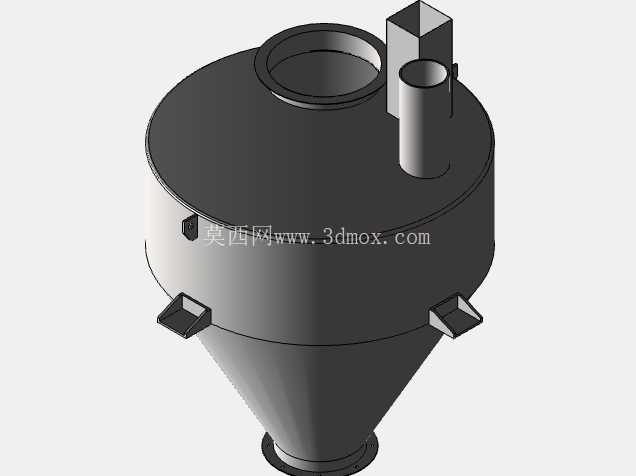

　　这套储料筒仓主要面向食用盐、工业精制盐的生产中转环节设计，适配散料加工线的暂存、定量出料工序，可直接衔接上游筛分烘干设备与下游包装、混配工位，解决散盐堆积易架桥、出料混入铁屑杂质的常见生产痛点。从结构设计逻辑来看，整体采用上圆下锥的经典料仓构型，直筒段提供主要储料容积，锥段依靠大角度斜壁保障散盐依靠自重顺畅下滑，避免含水率偏高的精制盐在仓壁挂料、结拱，锥段斜壁角度经过散盐安息角校核，配合底部出料口的结构设计，无需额外加装空气锤即可实现稳定出料，减少生产运维的额外配件投入。

　　筒仓顶部设置有两个方形安装接口，可分别对接进料管与除尘排风口，避免进料过程中盐尘外溢影响车间环境，顶部还预留了人孔结构，方便后期进入仓内进行清理、检修作业，人孔采用快开压 clamp 结构，无需额外工具即可完成启闭操作，降低日常维护的操作难度。仓体直筒段侧壁设置有均布的安装支耳，可直接搭设在车间钢构平台上，支耳位置经过载荷校核，满仓载荷下可均匀传递到平台承重梁上，避免局部应力集中导致的结构变形。底部出料段集成了磁选组件，在盐料下落过程中可吸附混杂在料流中的铁磁性杂质，避免杂质流入下游包装或加工设备，保障成品盐的纯度，出料口采用标准法兰接口，可直接对接螺旋出料机、旋转卸料阀等常用出料设备，无需额外制作转接结构。

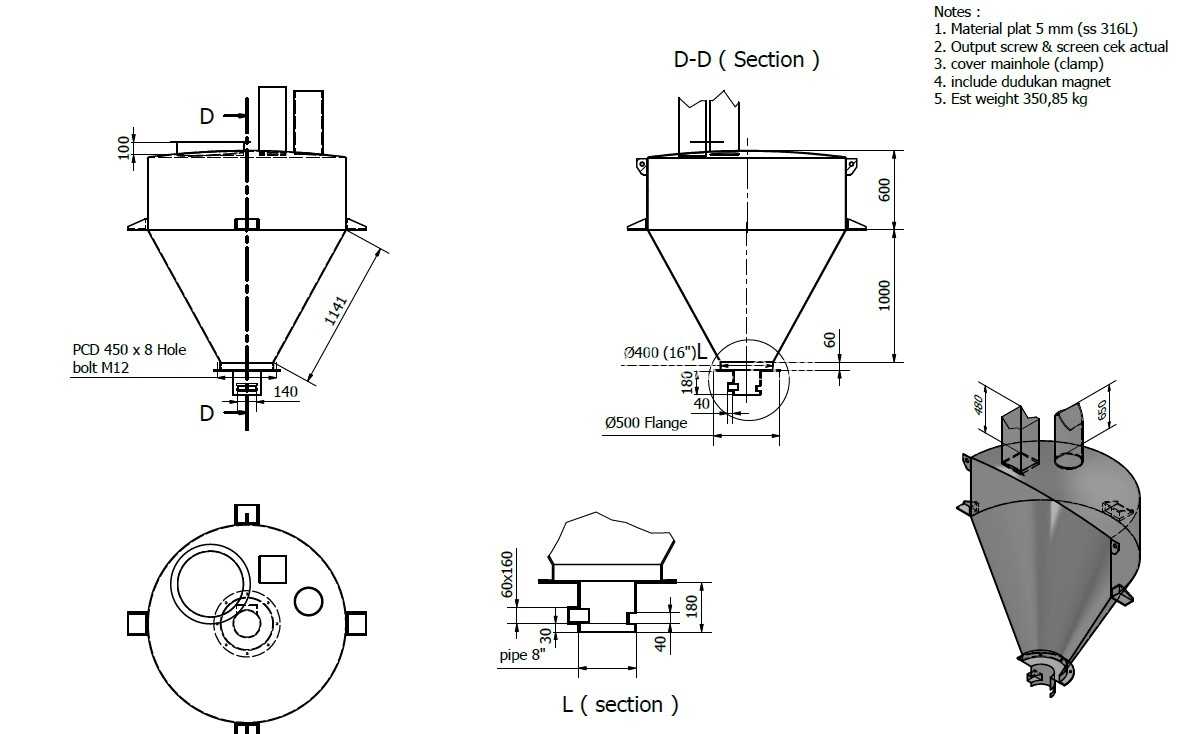

　　从安装边界尺寸来看，直筒段外径为940mm，直筒段高度600mm，锥段总高度1000mm，设备总安装高度控制在1660mm左右，底部出料法兰直径为500mm，出料口距离支耳安装面的高度为1141mm，安装时需要预留底部出料设备的安装空间，同时顶部需要预留至少300mm的进料管、除尘管安装操作空间。仓体侧壁预留了8个直径450mm的安装孔位？不对，是直筒段下部设置有8个M12的螺纹安装孔，孔位分布圆直径为450mm，可用于安装料位计、振动器等辅助配件，满足不同产线的自动化监测需求。

　　整套结构的壁厚选用5mm板材，满仓2吨盐料的载荷下，仓体变形量控制在允许范围内，设备总重约350.85kg，安装时不需要额外做重型基础，常规车间钢平台即可满足承重要求。在实际产线布局中，这类筒仓通常布置在烘干设备与包装机之间，作为中间缓存料仓使用，可平衡前后工序的产能差，避免上游设备短暂停机时下游包装线断料，也可在下游设备换型、维护时暂存上游持续产出的散盐，减少生产中断带来的产能损失。磁选组件的设计位置刚好在出料口上方的料流集中区，料流经过时所有散盐都会从磁体附近流过，可有效捕捉筛分、输送过程中混入的铁屑、设备磨损掉落的金属颗粒，避免杂质进入成品造成质量问题。锥段底部靠近出料口的位置设置了观察口，可直观查看料流状态，判断是否存在堵料情况，日常巡检时不需要登高即可掌握出料状态。整套结构的连接部位全部采用法兰加密封垫的结构，避免盐料吸潮结块或者盐尘外溢，所有外露焊接部位都做了圆角打磨处理，避免积料滋生细菌，符合食品级盐类生产的卫生要求。
