车辆底盘线缆敷设承载通道结构

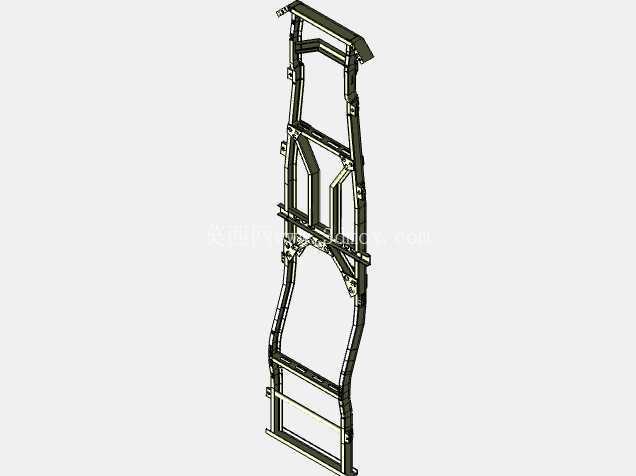

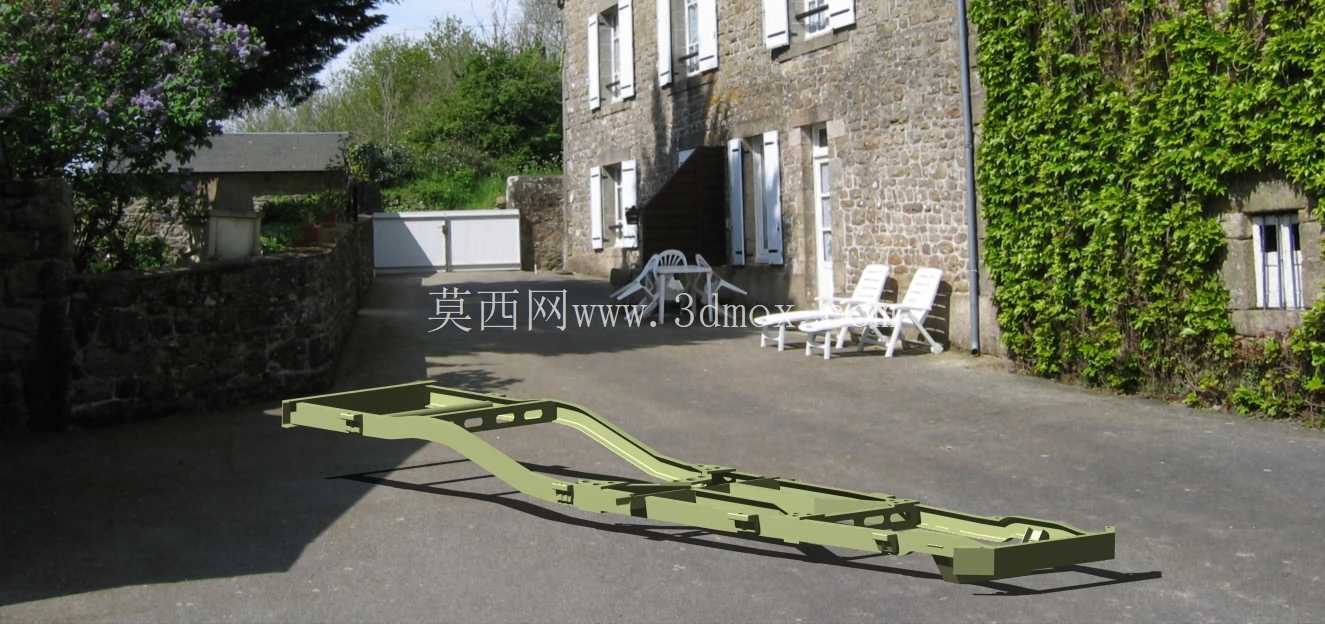

　　从结构形态来看，整体采用变截面的长梁式构型，沿着车架纵梁的走向进行贴合布置，整体轮廓完全匹配底盘下部的安装空间，不会超出车架两侧的宽度边界，也不会和底盘上的传动轴、悬挂构件、燃油箱等原有部件产生运动干涉。通道主体采用弯折成型的槽型截面，槽体内部预留了充足的线束容纳空间，可以同时容纳不同线径的动力电缆、信号控制线束，槽体上间隔设置的镂空减重孔，在不降低整体结构刚度的前提下有效减少了构件自重，同时也能为槽内的线束提供一定的通风散热空间，避免线束长时间工作产生的热量在封闭槽体内积聚。该结构属于车辆底盘走线系统的核心承载部件，主要应用于商用载货车辆、特种作业车辆的底盘布线场景，解决底盘区域多束动力线缆、信号控制线束的有序敷设与防护问题。日常车辆行驶过程中，底盘区域会持续受到路面飞溅的泥水、砂石冲击，同时还要承受车辆加减速、颠簸工况带来的振动拉扯，以及不同区域的温度交变影响，裸露布设的线缆很容易出现外皮磨损、线束移位、接头松脱等故障，严重时甚至会引发线路短路、控制系统失灵等安全问题，这套通道结构就是为了针对性解决这些布线痛点设计的。

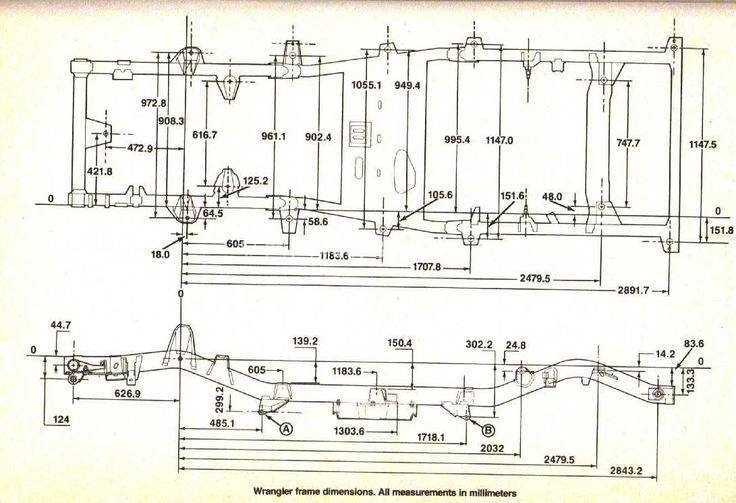

　　槽体的分段弯折角度完全适配底盘车架的起伏形态，在车架的过渡弯折区域，通道也做了对应的圆弧过渡处理，避免线束在通道内部出现过小半径的弯折，防止线芯因为长期弯折出现疲劳断裂的问题。在安装边界的设计上，通道的上边缘预留了和车架纵梁下表面贴合的安装法兰面，法兰面上按照均匀受力的原则布置了对应的安装孔位，可以通过标准紧固件直接固定在车架的预设安装点上，不需要对原有车架结构做额外的打孔改装，安装定位的基准完全和车架的设计基准重合，能有效降低装配过程中的累计误差。

　　通道的槽体边缘做了钝化翻边处理，不会出现锋利的锐边割破线缆外皮的问题，在通道的分段对接位置，设计了重叠式的搭接结构，既可以保证不同段通道之间的衔接顺滑，也能避免路面的泥水从对接缝隙渗入槽体内部。在实际装车应用中，线束布设完成后可以在通道外侧加装对应的防护盖板，将整个线缆通道封闭成完整的防护腔体，能够有效阻挡路面飞溅的杂物、泥水侵入，同时也能避免车辆行驶过程中带起的碎石直接冲击线束。针对底盘上不同区域的线束分支需求，通道在对应位置预留了分支出线口，出线口位置做了圆滑的包边处理，线束从主通道引出到车轮、悬挂、车尾用电设备的过程中，不会在出线位置出现硬弯折或者外皮磨损的问题。

　　结构的刚度设计上，通过槽型截面的合理参数设置，让整个通道构件既可以承载内部布设的所有线束重量，也能承受车辆行驶过程中的振动冲击，不会在长期使用过程中出现结构变形、安装点松脱的问题。和传统的扎带直接固定线束的方式相比，这种集成式的线缆通道可以让底盘布线更加规整有序，后续的线路检修、线束更换作业也更加便捷，不需要在杂乱的线束中排查故障点，只需要打开对应位置的通道盖板就可以直接接触到内部的线束。在设计过程中，需要充分考虑底盘的最小离地间隙要求，通道的最低点高度不能低于底盘上其他部件的最小离地高度，避免车辆在通过非铺装路面、起伏路面的时候，通道结构直接和地面凸起物发生磕碰，造成结构损坏或者内部线束受损。同时还要考虑和周边运动部件的安全距离，比如和传动轴的转动区域、悬挂的跳动行程范围之间要预留足够的安全间隙，即使在车辆极限颠簸、悬挂最大压缩行程的工况下，也不会和通道结构发生接触摩擦。整个通道的表面处理采用和底盘构件一致的防腐涂层，可以适应底盘区域高湿度、多腐蚀介质的使用环境，长期使用不会出现锈蚀剥落的问题，保证结构的使用寿命和整车的使用周期匹配。
