宝马款多辐条汽车铝合金轮毂结构设计

这款多辐条铝合金轮毂的设计，首先要匹配乘用轿车的行走系统安装边界，轮辋部分采用标准J值适配规格，对应常规民用轿车的轮胎安装需求，胎圈座的角度、轮缘的高度都严格遵循乘用车轮辋的通用安装规范，能直接适配对应规格的真空子午线轮胎，不需要额外修改轮辋密封面结构。从实际装车场景来看，这类轮毂主要面向民用豪华品牌乘用轿车的配套与改装市场，日常行驶中需要承担整车垂直载荷、传递驱动与制动力矩，同时还要承受转向时的横向载荷，以及经过颠簸路面时的冲击载荷，所以结构设计上首先要保证辐条的力学传递路径顺畅。

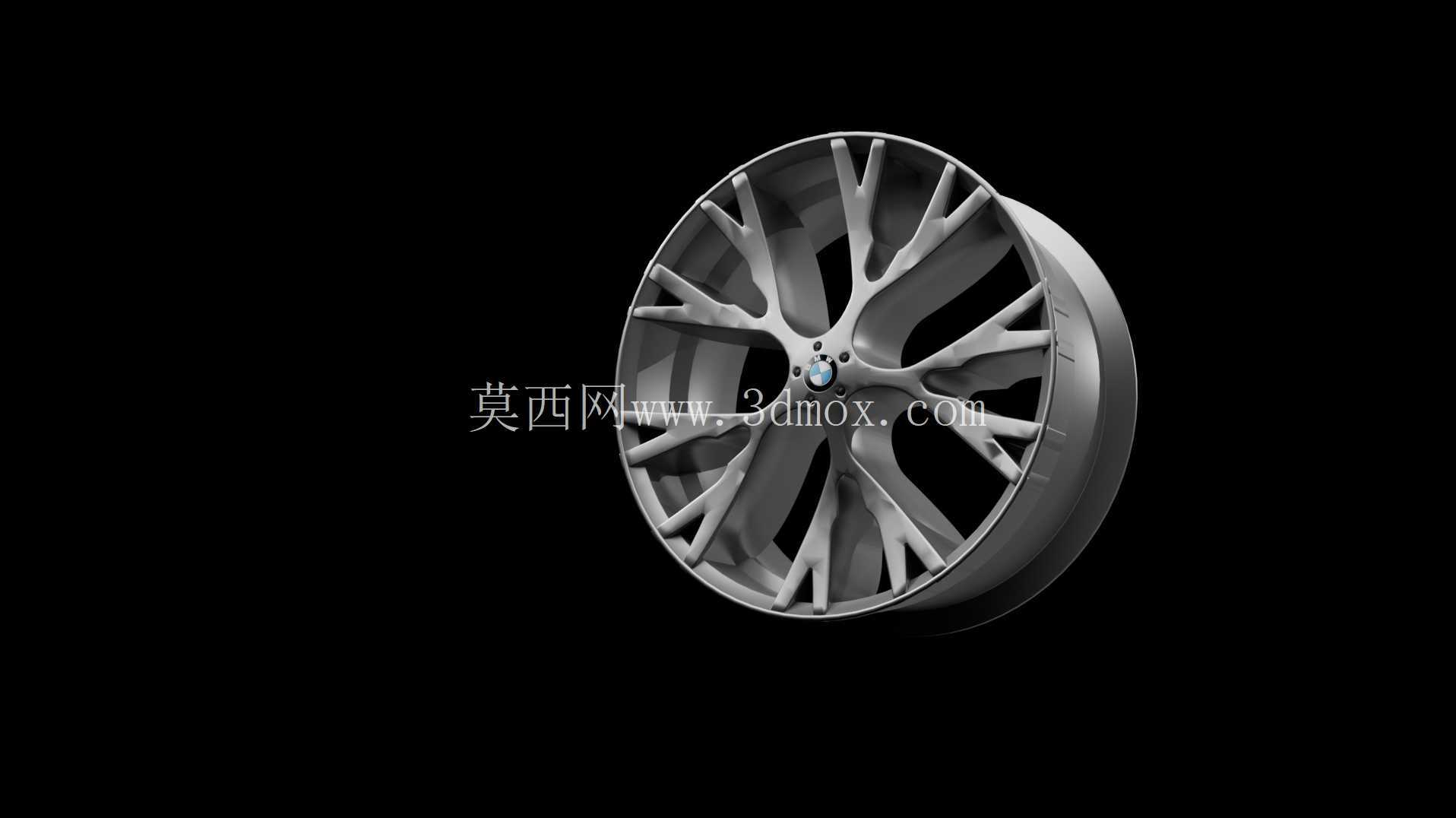

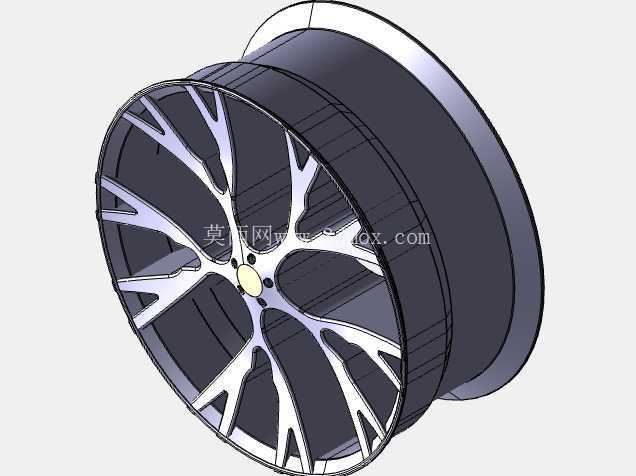

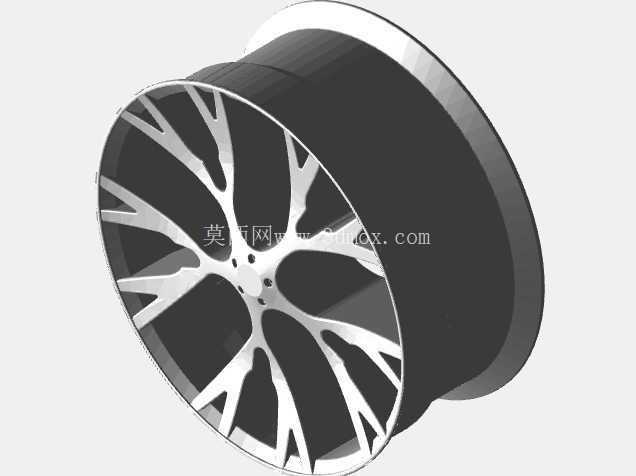

设计过程中，辐条采用了分叉式多辐布局，每根主辐条从中心安装盘位置向外延伸至轮辋连接处时做了分叉处理，这种布局一方面可以均匀分散中心孔位置传递来的载荷，避免单根辐条应力集中，另一方面多辐条的结构可以在轮辋圆周方向形成更多支撑点，提升轮辋整体的抗形变能力，在车辆过弯侧倾时，轮辋受力点更多，不容易出现局部应力超限的问题。中心安装面的设计严格匹配对应车型的轮毂孔距、中心孔直径与螺栓孔规格，安装盘的厚度经过载荷校核，保证螺栓锁紧后安装面与车辆轴头完全贴合，不会出现安装间隙导致的高速抖动问题，中心孔的定位凸台尺寸与轴头配合公差控制在过渡配合区间，既保证安装时的定位精度，又不会出现装配卡滞的情况。

从散热角度考虑，多辐条之间的镂空区域占比经过优化，日常行驶时气流可以顺着辐条间隙直接吹向刹车卡钳与刹车盘位置，带走制动过程中产生的热量，避免长距离制动时刹车系统温度过高导致制动效能衰减，这一点对于经常跑高速或者山路行驶的场景尤为重要。轮辋的轮缘部分做了加厚处理，在车辆低速蹭到路沿石的时候，加厚的轮缘可以先承受剐蹭冲击，避免胎圈座位置变形导致轮胎漏气，同时轮缘的圆角过渡处理也能减少轮胎安装时的损伤，降低装胎过程中胎唇被割破的概率。

设计时还考虑了动平衡的配重需求，轮辋内侧预留了平衡块安装位置，不管是粘贴式平衡块还是卡扣式平衡块都有对应的安装空间，保证轮毂装配轮胎后可以顺利完成动平衡校正，避免高速行驶时出现方向盘抖动的问题。气门嘴的安装孔位置设置在两根辐条之间的轮辋凹陷处，既不会被辐条遮挡影响充气操作，又能避免日常行驶中气门嘴被路面飞溅的石子击打损坏。辐条的表面造型做了渐变式的厚度处理，靠近中心安装盘的位置辐条厚度更大，因为这个位置是载荷传递的起始点，应力水平更高，往轮辋方向延伸时辐条厚度逐渐收窄，在保证结构强度的前提下尽可能降低轮毂整体重量，实现轻量化设计，减少簧下质量，提升车辆的悬挂响应速度与操控表现。

在安装边界上，这款轮毂的ET值（偏距）经过匹配计算，安装后轮胎不会超出车身翼子板范围，同时也不会与车辆的减震器、刹车卡钳发生运动干涉，即使车辆改装大尺寸刹车卡钳，辐条背面的预留空间也能容纳常规的多活塞卡钳结构，不需要额外加装垫片。轮辋的中心盖安装位置采用卡扣式结构，与原厂中心盖的卡扣尺寸完全匹配，安装后可以完全盖住中心的螺栓与轴头位置，既美观又能避免雨水、灰尘进入轴头位置导致锈蚀，减少后期拆卸轮毂时轴头锈死的概率。

从实际使用的工况出发，这款轮毂的材料选用铸造铝合金，对应的结构壁厚都经过铸造工艺可行性校核，辐条与轮辋的连接处做了大圆角过渡，避免铸造时出现应力集中或者缩孔缺陷，同时也能提升这个位置的疲劳强度，应对车辆行驶过程中反复的载荷冲击，延长轮毂的使用寿命。轮辋的气密封性也在设计时做了考虑，整个轮辋的密封面没有多余的孔洞或者凹槽，保证轮胎安装后充气压力可以长期保持稳定，减少日常用车时的胎压检查频率。
