带加强筋与安装凸台的塑料防护盖板结构

这类带加强筋结构的塑料盖板，在各类工业设备、民用电器的壳体防护场景中应用十分广泛，小到小型工控终端的外罩，大到户外储能设备的侧封板，都能见到类似结构的身影。它的核心作用是覆盖设备内部的元器件、线路或者机械传动结构，避免外界灰尘、水渍、杂物侵入设备内部，同时也能防止操作人员误触内部带电或者运动部件，起到安全防护的作用，部分场景下还兼具外观装饰的功能，让设备整体外表面更加平整规整。

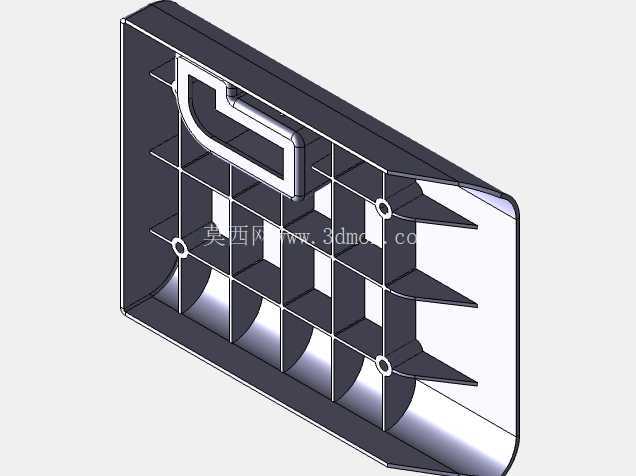

从结构设计来看，这款盖板采用塑料材质一体成型，背部的网格状加强筋是整个结构的设计核心。很多刚入行的结构工程师做塑料盖板时，容易犯两个错误：要么为了保证强度把盖板壁厚做的很厚，不仅大幅增加材料成本，注塑成型时还容易出现表面缩痕、内部气孔的缺陷，生产良率很低；要么壁厚做薄了之后整体刚度不足，安装后稍微受力就会出现翘曲变形，甚至和周边壳体出现缝隙，防护性能大打折扣。这款盖板的设计就很好的平衡了刚度和成型工艺的问题，主体壁厚控制在常规塑料件的合理区间内，背部按照受力分布设置了纵横交错的加强筋，筋的厚度取主体壁厚的0.6倍左右，既避免了筋位过厚导致的表面缩印，又能通过筋的结构大幅提升整个盖板的抗弯、抗扭刚度，实际测试下来，同等壁厚下带这种网格筋的盖板，整体刚度比纯平板结构提升4倍以上，日常使用中哪怕受到一定的外力挤压，也不会出现明显的变形。

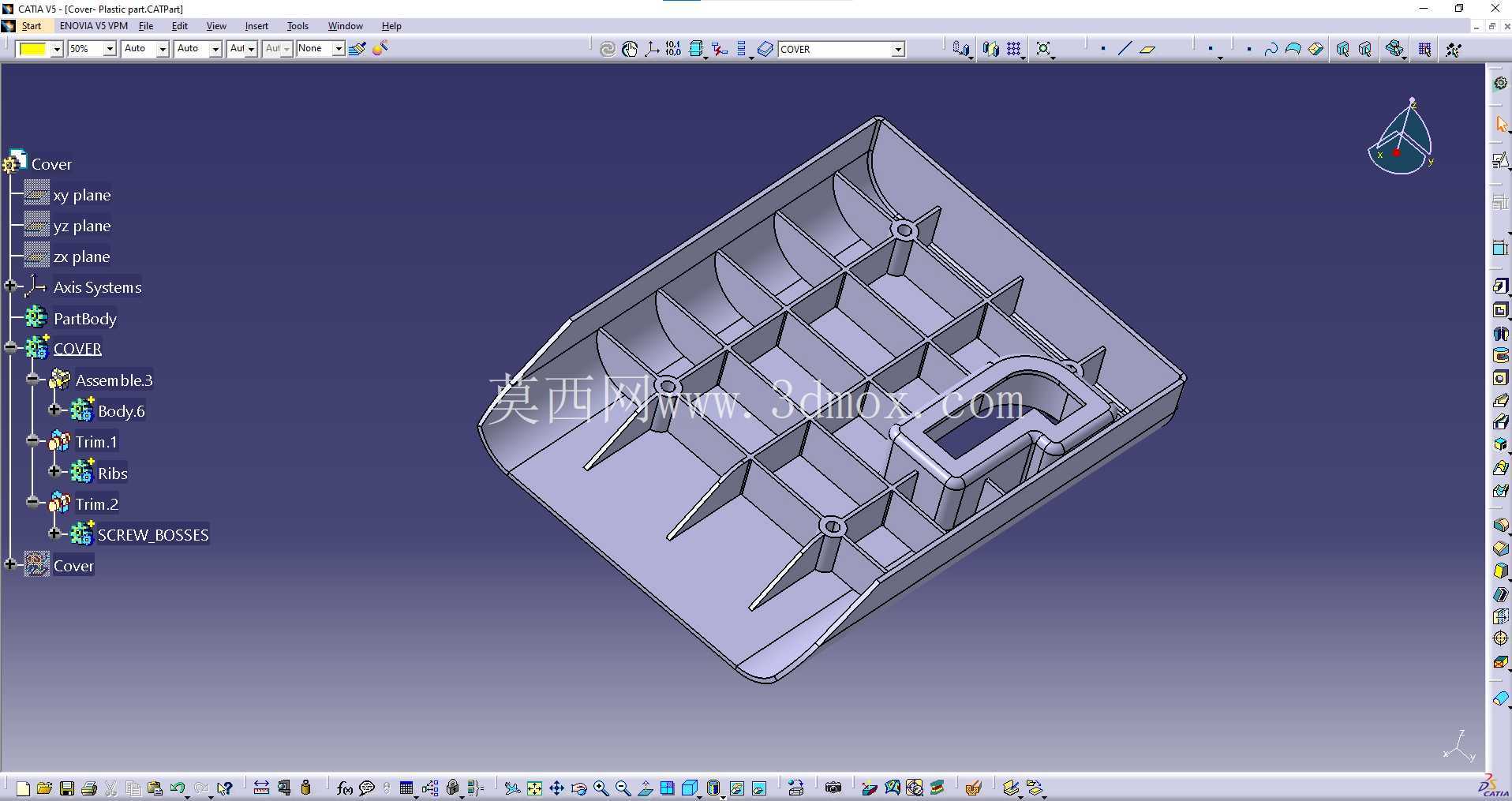

盖板上预留的三个螺丝凸台，是用于和其他部件组装固定的结构，设计时也考虑了实际装配的需求。凸台的高度和加强筋的高度保持一致，一方面加强筋可以对凸台起到辅助支撑的作用，避免螺丝锁附时凸台根部出现应力开裂；另一方面凸台的端面和筋位端面齐平，在盖板安装到对应基体上时，筋位也能和基体表面形成一定的支撑，分散螺丝锁附的压力，不会因为局部压力过大导致盖板局部凹陷。凸台内部预留的螺丝孔尺寸，匹配常用的自攻螺丝规格，装配时不需要额外预埋铜螺母，直接锁附就能达到足够的连接强度，适合大批量生产的装配场景，能有效降低装配工序的复杂度和成本。

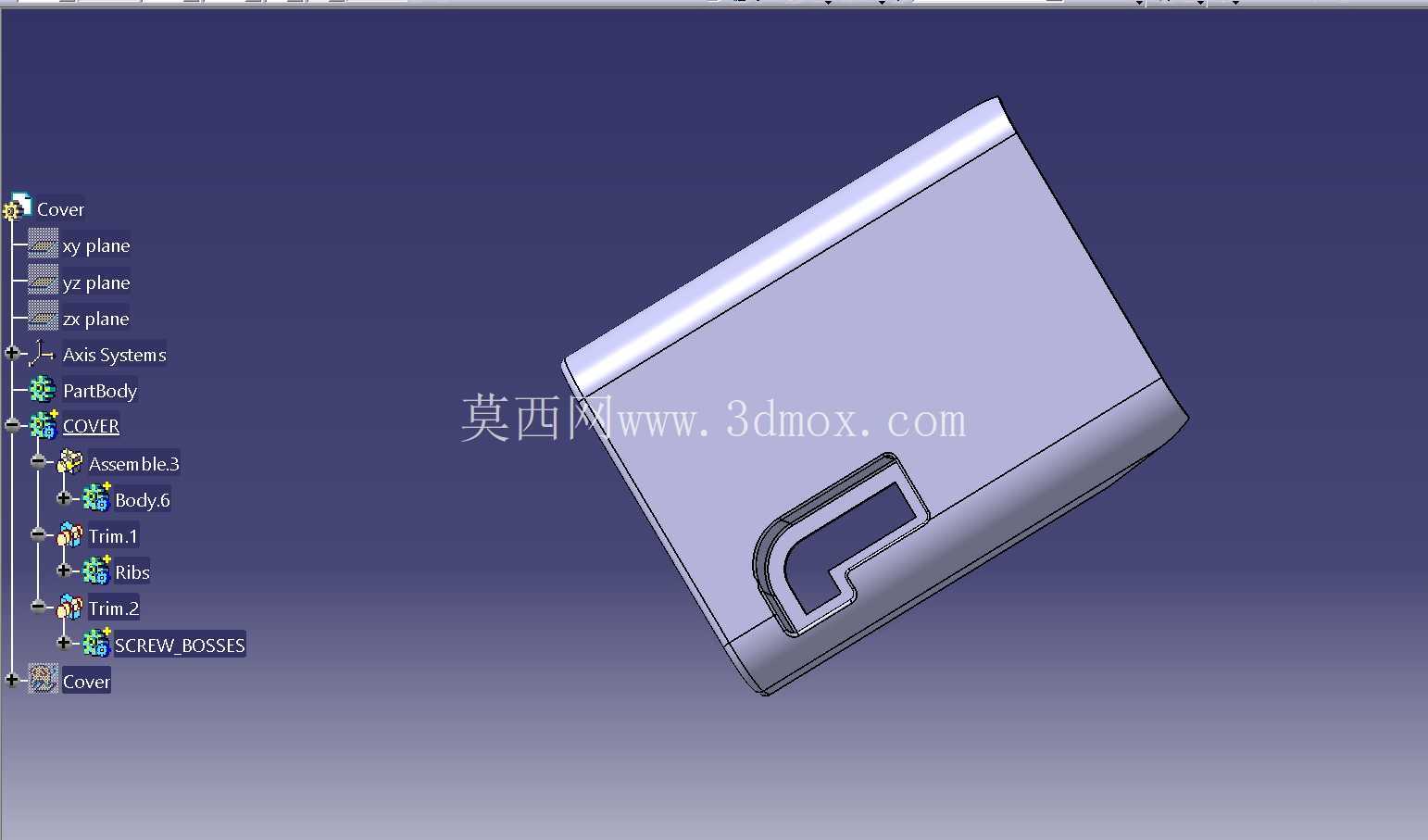

从安装边界来看，这款盖板的整体轮廓为带切角的矩形结构，其中一侧的边缘做了圆弧过渡，对应安装基体的轮廓造型，安装时不会和基体的其他结构产生干涉。盖板边缘的止口结构（图中边缘的凸起台阶），可以和对应基体的卡槽配合，安装时能快速定位，不需要额外调整位置就能对准螺丝孔，同时止口配合还能提升缝隙处的防护能力，阻挡灰尘和溅水从盖板和基体的接缝处进入内部。设计时还特意在盖板一侧预留了内凹的抠手位，方便后期维护时拆卸盖板，不需要额外借助工具就能抠开盖板，对于需要频繁打开维护的设备来说，这个细节设计能大幅提升维护操作的便利性。

在实际选型应用时，这类塑料盖板通常会根据使用场景选择对应的塑料材质，普通室内使用的场景选用ABS材质就能满足需求，成本低、表面易处理；如果是户外使用的场景，会选用添加了抗UV助剂的ASA或者PC+ABS合金材质，提升耐候性，避免长期日晒导致的塑料老化变脆；如果是有一定防火要求的场景，还会选用阻燃级别的塑料原料，满足对应的安全规范要求。设计这类盖板时，还需要提前考虑注塑成型的拔模角度，所有筋位、凸台、止口结构都要顺着脱模方向设置合理的拔模斜度，避免注塑时出现粘模、拉伤的问题，同时筋位的交汇处要做圆角过渡，减少应力集中，提升塑料件的结构强度，避免受力时从筋位交汇处出现开裂。
