剖分式发动机连杆连接端盖结构设计

在往复式动力机械的曲柄连杆机构中，连杆盖是承担连杆大头与曲轴曲柄销可靠连接的核心受力部件，其结构合理性直接决定动力输出单元的运行可靠性与服役寿命。不同于一体式连杆大头结构，剖分式连杆盖需要在保证足够连接刚度的前提下，兼顾曲轴装配的工艺可行性，因此在结构设计阶段需要平衡多维度的工程约束。从实际应用场景来看，这类连杆盖广泛适配中小排量往复式内燃机、往复式压缩机的曲柄连杆组件，工作过程中需要持续承受活塞往复运动传递的交变爆发压力、惯性力冲击，以及曲轴高速旋转带来的径向剪切载荷，这就要求部件本身既要有足够的结构强度抵御交变载荷下的疲劳失效，也要有精准的形位公差保证与连杆本体、曲轴轴瓦的配合精度。

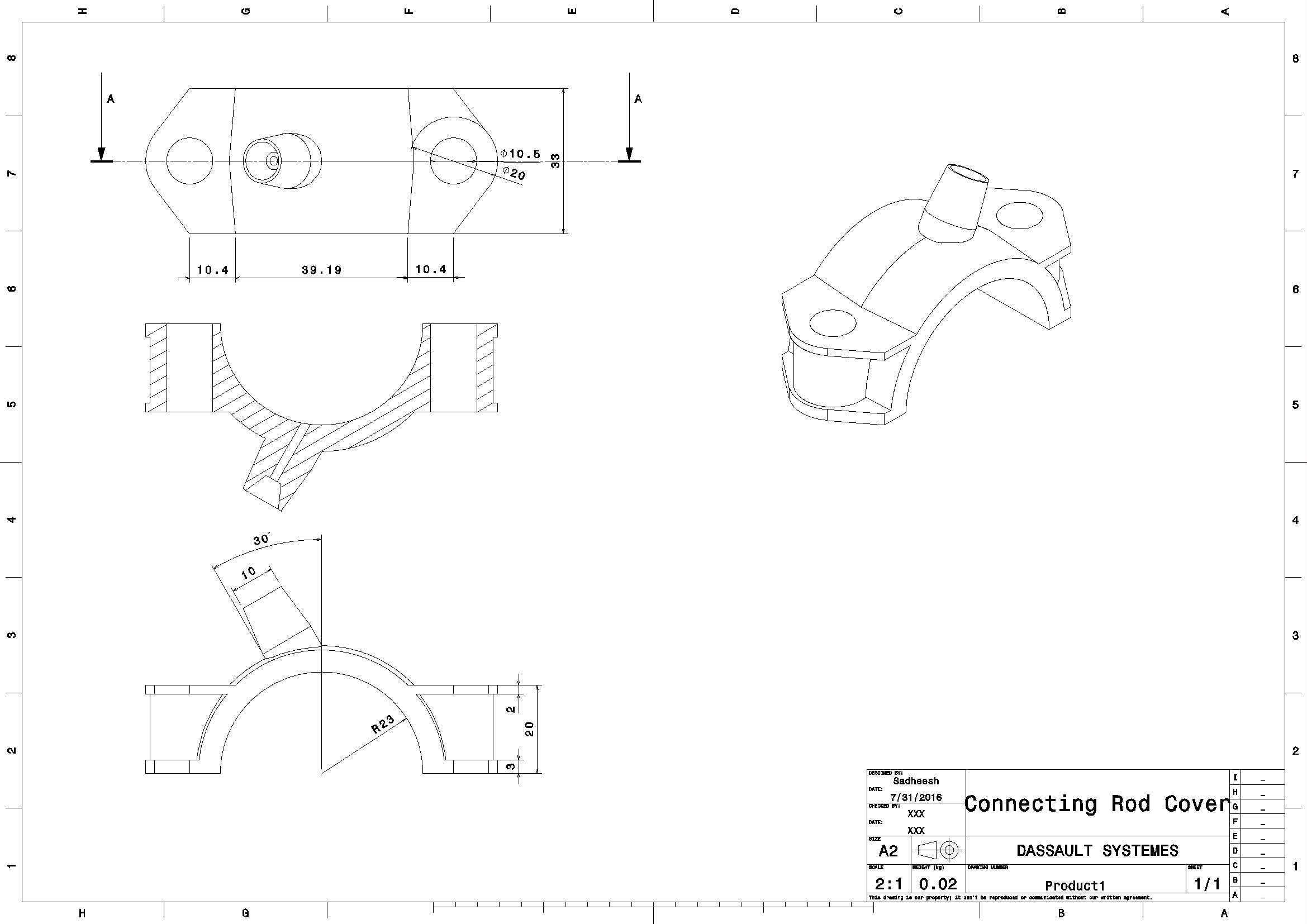

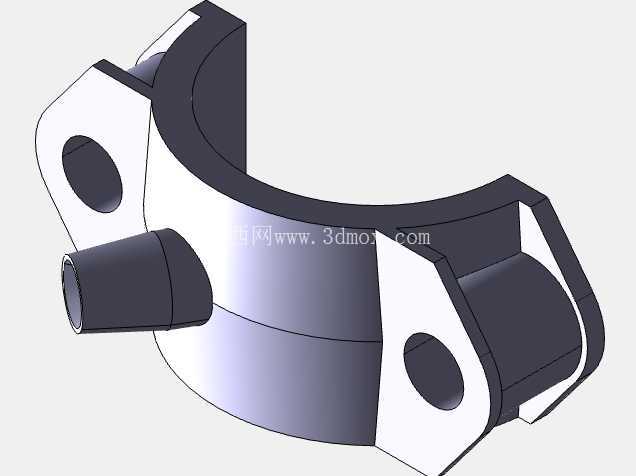

从结构设计思路来看，该连杆盖采用半圆弧形主体承载结构，弧面曲率与连杆大头的半圆安装面完全匹配，两侧延伸出带通孔的安装耳，用于穿装连接螺栓实现与连杆本体的刚性锁紧；侧面设置的定位凸台结构，用于装配过程中与连杆本体的定位槽配合，避免螺栓锁紧过程中盖体出现周向错位，保证轴瓦安装后的同轴度公差满足设计要求。两侧安装耳的螺栓孔采用铰制孔设计思路，可有效降低螺栓承受的横向剪切载荷，将连接副的受力状态优化为以轴向预紧力为主，大幅提升连接结构的抗疲劳性能。盖体与轴瓦贴合的内弧面需要严格控制表面粗糙度与圆柱度公差，避免轴瓦装配后出现局部应力集中，防止运行过程中出现轴瓦烧蚀、异常磨损等故障。

从安装边界与尺寸配合来看，该连杆盖的内弧面直径需要与对应规格的曲轴曲柄销直径、轴瓦厚度形成公差链匹配，安装耳的螺栓孔中心距需要与连杆本体的螺栓孔位置度保持一致，公差带控制在0.02mm以内，避免装配后出现螺栓附加弯曲应力。盖体的轴向宽度需要与连杆大头的宽度保持一致，两端面需要与曲轴曲柄的侧面留有0.1-0.2mm的轴向间隙，避免曲轴热膨胀后出现运动卡滞。侧面的定位凸台高度控制在2-3mm，与连杆本体定位槽采用H7/h6的间隙配合，既保证装配定位的便利性，也能在工作过程中承担部分横向载荷，降低连接螺栓的负荷。

在实际选型与装配过程中，这类连杆盖需要与同系列的连杆本体、高强度连杆螺栓、轴瓦组件配套使用，螺栓锁紧时需要采用对角分次拧紧的工艺，按照设计要求的预紧力矩加载，避免单侧受力导致盖体变形。盖体的材质通常选用与连杆本体一致的中碳合金钢或球墨铸铁，经过调质处理后获得均匀的金相组织，非配合面做喷丸强化处理提升表面抗疲劳性能，配合面经过精镗加工达到要求的尺寸精度与表面质量。设计过程中还需要对盖体的螺栓孔周边、弧面与安装耳的过渡区域做圆角优化，避免应力集中导致的疲劳断裂，圆角半径通常不小于2mm，过渡区域平滑无棱角，从结构根源上降低失效风险。
