带金属卡扣圆柱形塑料盒盖结构设计

　　日常做配套结构件设计时，这类带内嵌金属卡扣的圆柱型塑料盒盖，大多用在需要频繁开合、同时对密封定位有一定要求的小型封装场景里，比如便携检测设备的电池仓端盖、小型流体控制元件的防护端封、或者户外便携灯具的腔体封盖，很多时候会和压铸成型的金属筒体配套使用，刚好匹配压铸模的配套成型精度要求。从结构上看，整体采用圆柱回转体作为主体外形，是因为配套的腔体大多为圆筒结构，回转面配合在加工时更容易保证同轴度，装配时不需要额外找正角度，顺着筒体推入即可完成初步定位，相比异形端面的封盖，能减少装配时的对位调整时间，适合批量组装的生产线作业。

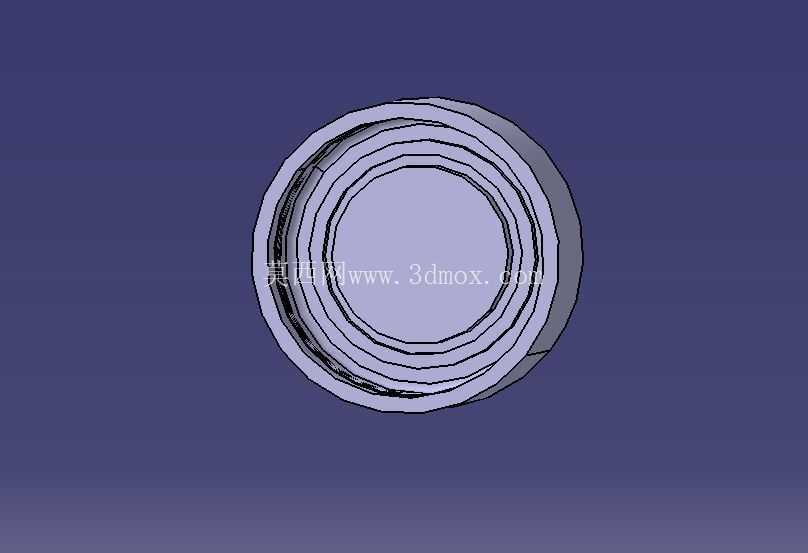

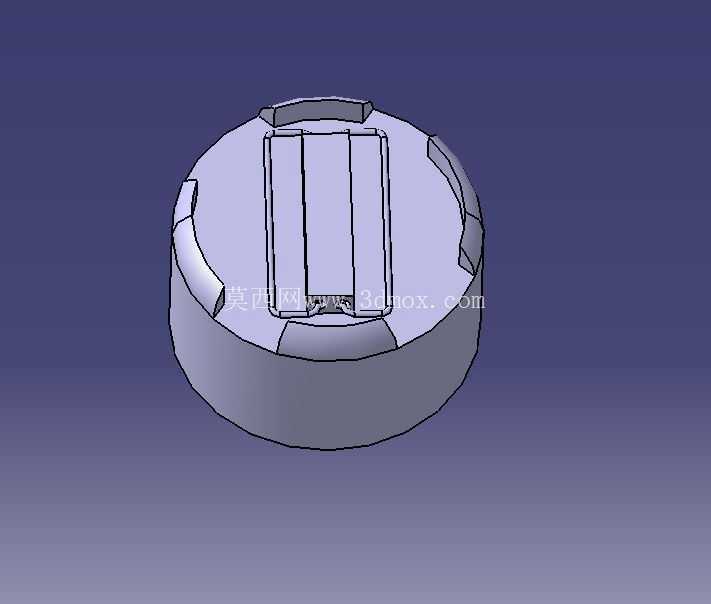

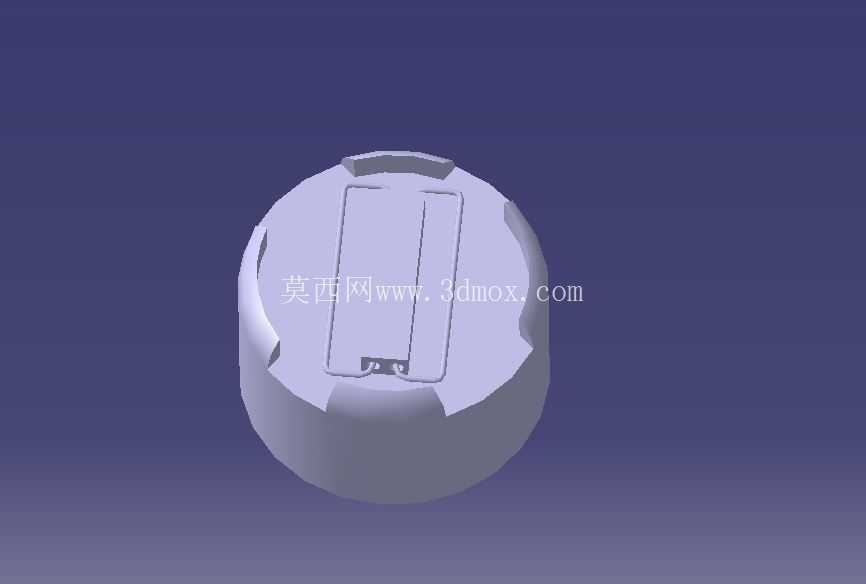

　　盒盖端面做了局部切边的缺口结构，不是随意的造型设计，这些缺口刚好和筒体端部的定位凸台对应，装配后可以限制盒盖的周向转动，避免使用过程中因为震动、外力触碰导致盒盖跟转，连带内部的卡扣结构出现松脱。内嵌的U型金属卡扣是整个结构的核心功能件，没有采用全塑料卡扣的方案，是因为纯塑料卡扣在多次反复开合后容易出现疲劳断裂，尤其是在低温环境下塑料韧性下降，卡扣的失效概率会大幅提升，嵌入金属冲压成型的卡扣件，能把卡扣的插拔寿命提升一个量级，同时金属件的弹性形变区间更稳定，每次开合的扣合力度一致性更好，不会因为使用次数增加出现扣合松动的情况。

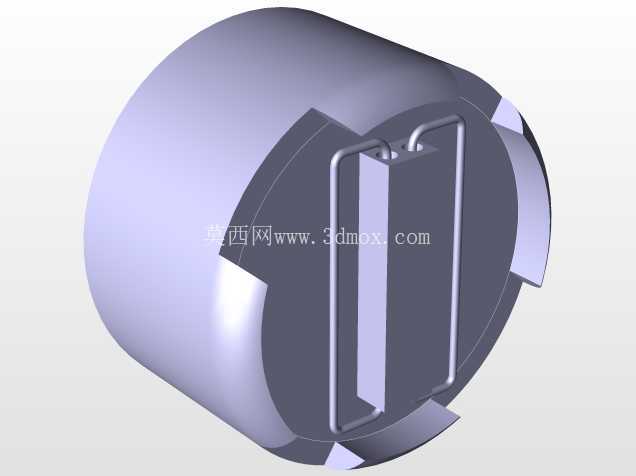

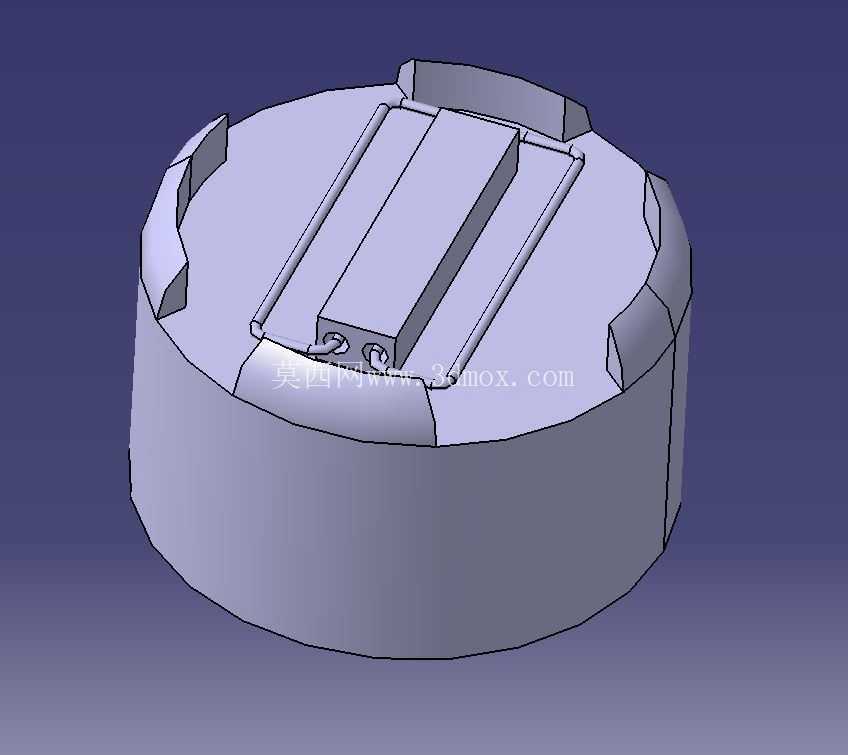

　　设计卡扣安装位的时候，特意在塑料基体上预留了卡扣的嵌入槽，槽体两侧做了微小的倒扣结构，金属卡扣压入后不需要额外打胶或者螺丝固定，就能靠塑料本身的抱紧力固定卡扣，装配工序更简单，也避免了胶层老化或者螺丝锈蚀带来的结构失效问题。从安装边界来看，盒盖的外径和配套筒体的内径采用小间隙配合，单边间隙控制在0.1到0.15毫米之间，既保证推入时不会出现卡滞，又能避免间隙过大导致盒盖晃动，端面的轴向定位台阶高度设置为2毫米，刚好抵在筒体的端面上，控制盒盖的推入深度，不会出现推入过深挤压腔体内部元件的情况。卡扣的伸出长度经过反复校核，扣合时的形变量控制在金属材料的弹性形变范围内，不会因为过度形变出现永久变形，扣合后卡扣的卡接点刚好卡在筒体内壁的环形卡槽里，轴向的拉脱力能达到50牛以上，日常使用中不会因为轻微的拉扯、震动就脱落。另外盒盖的外端面没有做多余的凸起结构，整体保持平整，一方面是方便多个产品堆叠存放，减少外包装的体积占用，另一方面平整的端面也方便后续印刷标识、粘贴标签，不会因为曲面或者凸起导致标识粘贴不牢。塑料基体的壁厚做了均匀化处理，整体壁厚保持在2毫米，没有出现壁厚突变的位置，避免注塑成型时出现缩痕、气泡等缺陷，卡扣嵌入位置的壁厚做了局部加厚，保证金属卡扣压入时塑料基体不会出现开裂，同时加厚区域做了平滑的过渡圆角，减少应力集中的问题。在和压铸筒体配套的时候，因为压铸成型的筒体内壁会有微小的脱模斜度，盒盖的配合面也做了对应的微小斜度，和筒体的脱模斜度保持一致，保证整个配合面的接触均匀，不会出现局部间隙过大或者局部顶死的情况。

　　这类盒盖在实际使用中，不需要额外的工具就能完成开合，徒手按压卡扣两侧就能解除锁止，拔出盒盖即可接触腔体内部，维护更换内部元件的时候非常方便，相比螺纹连接的端盖，不需要旋转多圈，操作速度更快，也不会出现螺纹滑牙的问题，适合需要频繁开启维护的设备使用。做三维建模的时候，要特别注意金属卡扣和塑料基体的干涉检查，卡扣在自由状态和扣合状态的形变量都要做运动仿真，确认卡扣在整个形变过程中不会和塑料基体发生剐蹭，同时要校核扣合状态下卡扣和筒体内壁卡槽的接触面积，接触面积过小会导致扣合力不足，接触面积过大则会导致插拔力过大，操作手感变差。另外盒盖边缘的所有棱角都做了R0.5的圆角处理，避免装配和使用过程中锋利的边缘划伤操作人员，也能减少注塑成型时边缘的飞边问题，降低后续去毛刺的工作量。
