压铸模具用带连接轴斜齿传动件结构设计

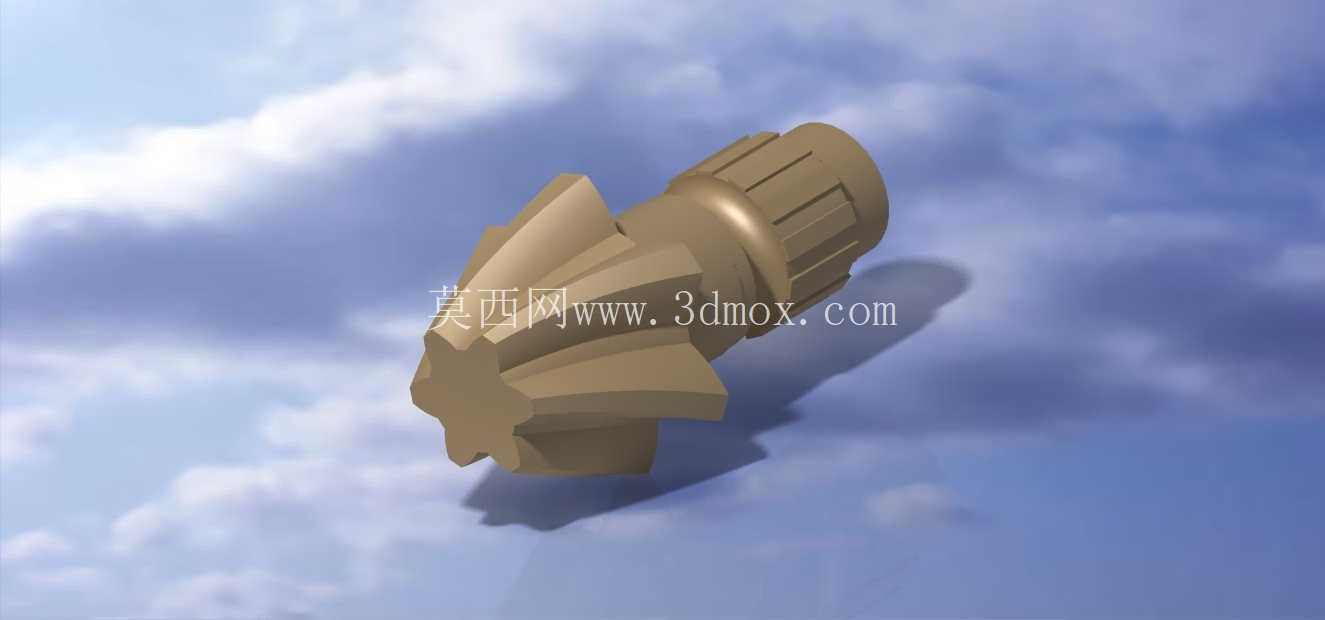

　　这套斜齿传动件主要适配中小型有色合金压铸模具的开模、抽芯联动传动环节，在压铸生产的连续循环工况下，负责将外部驱动的扭矩稳定传递到侧抽芯滑块或者螺纹脱模机构上，相比直齿传动结构，斜齿的啮合重合度更高，传动过程中不会出现直齿常见的瞬时啮合冲击，能有效降低压铸机高速开模瞬间的传动噪音，同时减少齿面的局部接触应力，延长整套传动组件在高温压铸工况下的使用寿命。从结构设计逻辑来看，齿部采用渐开线斜齿廓，螺旋角选取适配压铸模常用的15度区间，既保证足够的轴向承载能力，又不会因为螺旋角过大导致额外的轴向推力增加导向部件的负载，齿端做了小尺寸的倒角修缘，避免装配过程中齿部磕碰产生毛刺，也能在啮合初始阶段实现平滑导入，减少安装对位的难度。

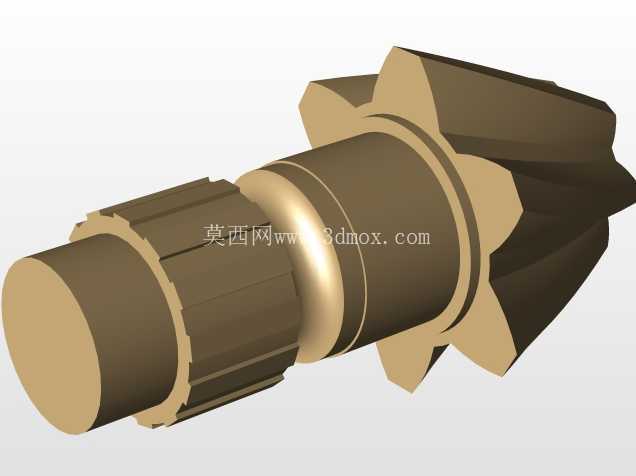

　　零件一端集成了带防滑直纹的连接轴段，轴段直径与压铸模上常用的传动轴承内孔尺寸匹配，安装时不需要额外加装轴套就能直接压入标准轴承内圈，轴段末端的限位台阶高度控制在2毫米，刚好能顶住轴承内圈端面，既可以限制轴系的轴向窜动，又不会因为台阶过高干涉周边的模板安装空间。齿部的齿宽参数结合压铸模抽芯行程的扭矩需求设计，齿根圆角做了加大处理，避免长期交变载荷下出现齿根断裂的问题，齿面的建模过程中严格按照渐开线生成逻辑做了连续曲面过渡，没有出现碎面、尖角等不利于后续加工或者仿真分析的几何问题，导入常用的结构仿真软件后可以直接划分网格做接触应力校核，不需要额外做几何修复。

　　在实际安装边界上，整个零件的最大回转直径控制在压铸模标准安装槽的预留尺寸范围内，安装时齿部与配套从动齿轮的中心距公差按照IT7级精度预留，装配后齿侧间隙保持在0.1到0.2毫米之间，既可以补偿模具高温工作时的热膨胀量，又不会因为间隙过大导致传动回程差影响抽芯定位精度。连接轴段的长度适配标准模板的厚度，装配后轴端伸出轴承端面的长度刚好可以安装传动齿轮或者联轴器，不需要额外做轴长的二次加工。在压铸生产的实际应用场景里，这套斜齿传动件可以适配铝合金、锌合金等常见压铸件的侧抽芯结构，尤其是针对带内螺纹或者侧凹结构的压铸件脱模工序，稳定的传动比能保证抽芯动作的同步性，避免因为传动卡顿导致压铸件拉伤、变形等质量问题。

　　相比分体式的齿轮加连接轴结构，一体化的设计减少了装配环节的累积误差，也消除了键连接长期使用后出现的键槽磨损、松动等故障点，在连续高速压铸的生产节拍下，能保持更长时间的精度稳定性。建模过程中对齿部的螺旋线做了精确的导程控制，每个齿的曲面都做了曲率连续检查，保证后续如果需要做数控加工或者3D打印样件验证时，输出的刀路或者打印路径不会出现断差，加工出来的样件不需要过多的钳工修配就能直接做啮合测试。零件的整体结构没有出现薄壁、锐角等不利于加工的结构，所有过渡位置都做了合理的工艺圆角，不管是采用模具钢铣削加工还是做热处理后的精磨加工，都有足够的刀具让刀空间，不会出现加工干涉的问题。在传动特性上，斜齿结构的逐步啮合特性可以让传动过程中的载荷变化更平缓，即使在压铸机快速开模的瞬时冲击载荷下，齿面的接触应力也能保持在材料许用范围内，不会出现崩齿、齿面塑性变形等失效形式。针对压铸模生产环境中存在的少量脱模剂、金属粉尘等工况，齿部的齿形设计预留了足够的容屑空间，少量粉尘进入啮合面时可以顺着齿向的沟槽排出，不会出现卡滞、磨粒磨损加剧的问题。
