机加工用V型定位夹紧组件结构设计

在轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的定位与夹紧直接决定加工尺寸的一致性，这套V型定位夹紧组件正是针对中小直径回转体零件的机加工装夹需求设计，可直接适配普通铣床、钻床的工作台T型槽安装，也可作为专用工装的子模块集成到自动化生产线的定位工位中。

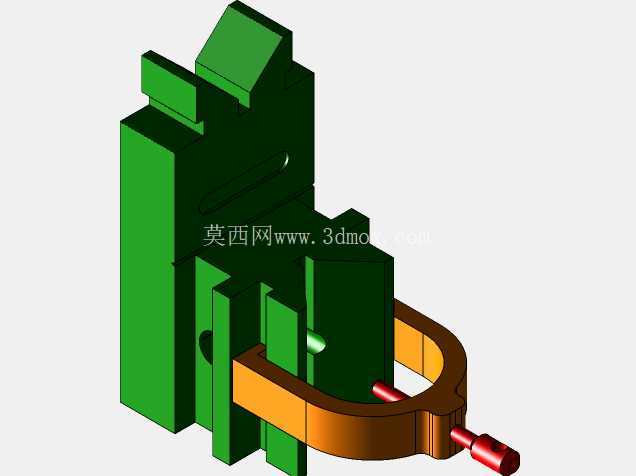

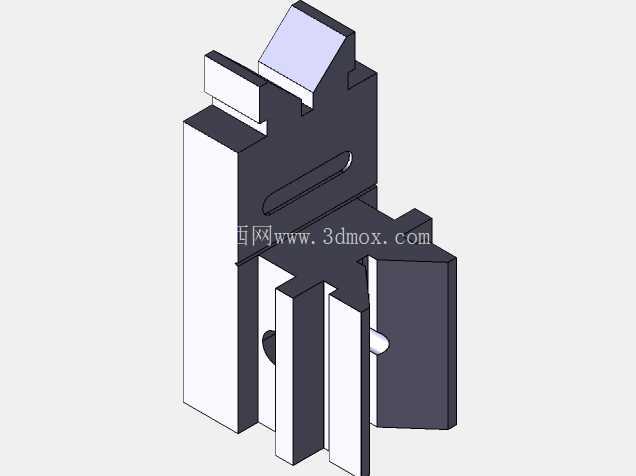

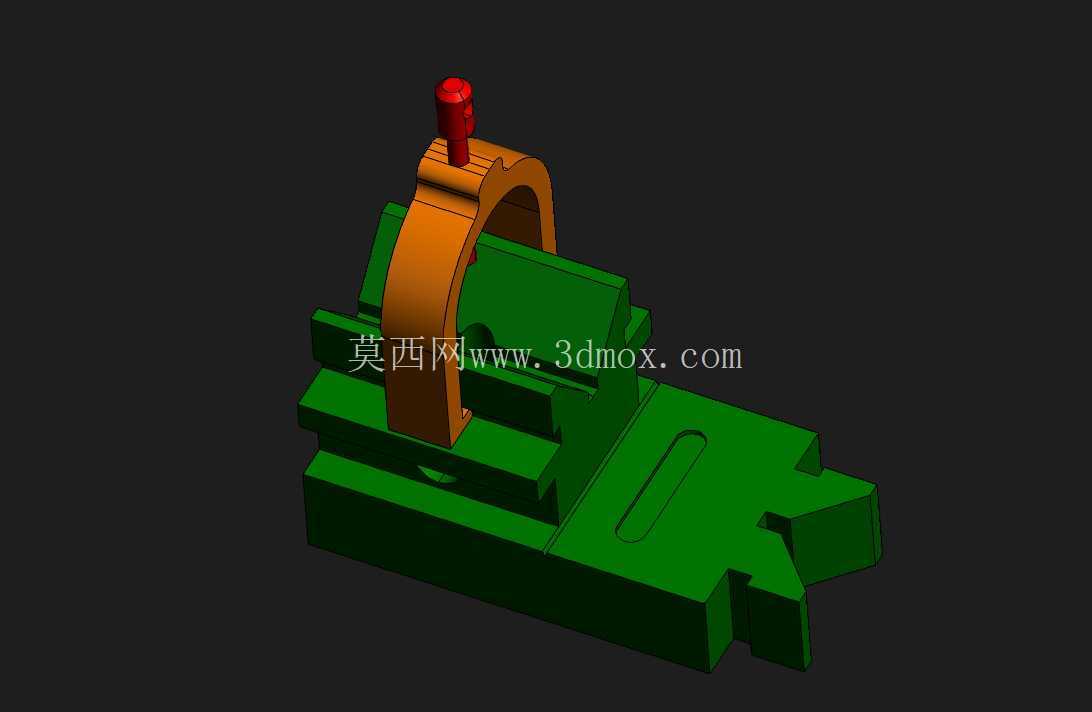

整套组件的核心定位基准为下方基座上开设的90度V型槽，V型面的开口尺寸覆盖直径10mm至60mm的回转类工件，相比平口钳装夹轴类件，V型面的自定心特性可避免工件装夹时的轴线偏移，定位重复精度可控制在0.02mm以内，完全满足普通机加工的形位公差要求。基座底部设计有与机床工作台T型槽匹配的定位凸台，凸台宽度为标准18mm，可直接嵌入T型槽内通过T型螺栓锁紧，安装时无需额外打表找正基座的X向位置，大幅缩短工装换装的辅助时间。基座上平面还开设有一条长圆形调节槽，槽宽8mm，可根据工件长度调整夹紧组件的固定位置，适配不同长度规格的轴类零件装夹，调节行程范围为0至120mm，覆盖绝大多数中小轴类件的装夹长度需求。

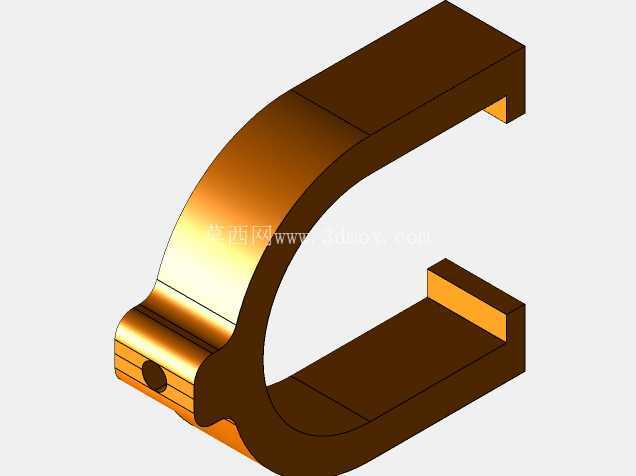

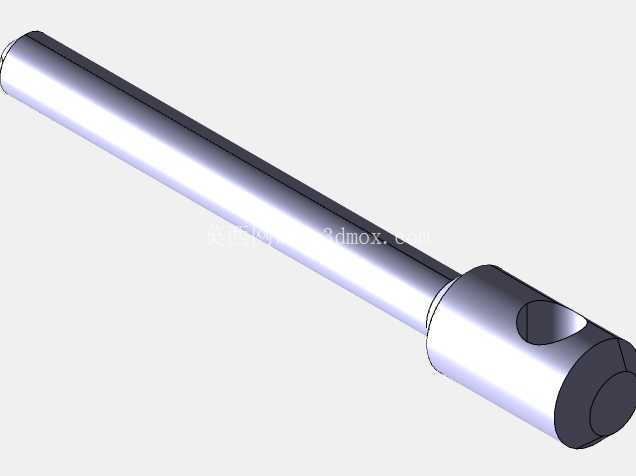

夹紧部分采用拱形压板结构，压板的弧形避让设计可在保证压紧力的同时，避开工件上方的加工区域，避免刀具与夹具发生干涉，压板顶端的红色调节旋钮为细牙螺纹传动结构，螺距1.5mm，旋转旋钮时可带动压板沿导向柱上下移动，实现对工件的快速压紧与松开，螺纹副的自锁特性可保证加工过程中压紧力不会因切削振动出现松脱，压紧力可通过旋钮的旋转圈数进行微调，避免薄壁套类零件因压紧力过大产生装夹变形。压板与工件接触的弧面处做了倒钝处理，不会在工件已加工表面留下压痕，适合对表面质量要求较高的零件精加工工序使用。

从设计逻辑来看，这套组件优先考虑了工装的通用性与操作便捷性，所有活动部件的配合面均设计有0.1mm至0.15mm的间隙公差，保证长期使用后即使有少量切屑进入配合间隙，也不会出现卡滞现象。基座整体采用灰铸铁材质铸造后加工而成，内部应力经过时效处理消除，长期使用不会出现基准面变形，V型定位面经过高频淬火处理，表面硬度达到HRC45-50，耐磨性能优异，可承受工件装夹与切削过程中的反复摩擦，使用寿命远高于普通钢板焊接的简易V型架。

在实际生产场景中，这套组件可成对使用，分别支撑轴类工件的两端位置，完成键槽铣削、径向孔钻削、外圆磨削等工序的装夹，也可单套使用配合尾座顶尖完成短轴类零件的端面加工。相比专用的液压自动夹具，这套手动夹紧组件结构简单，维护成本极低，没有复杂的液压管路与气动元件，适合多品种小批量的机加工车间使用，操作人员无需经过复杂培训即可快速掌握装夹操作，单工件装夹时间可控制在10秒以内，大幅提升中小批量零件的加工效率。组件的所有零件均为常见机械结构，没有特殊定制的非标零件，后期维护时易损件可快速加工替换，不会因备件问题导致工装停用。安装时需注意保证V型槽的轴线与机床进给方向平行，可通过百分表打表V型面的方式进行校准，校准后锁紧底部的固定螺栓即可投入使用，日常使用时需定期清理V型面与调节槽内的切屑，避免切屑堆积影响定位精度，活动螺纹部位定期涂抹润滑脂即可保证操作顺畅。
