轨道与轮对配合结构三维设计

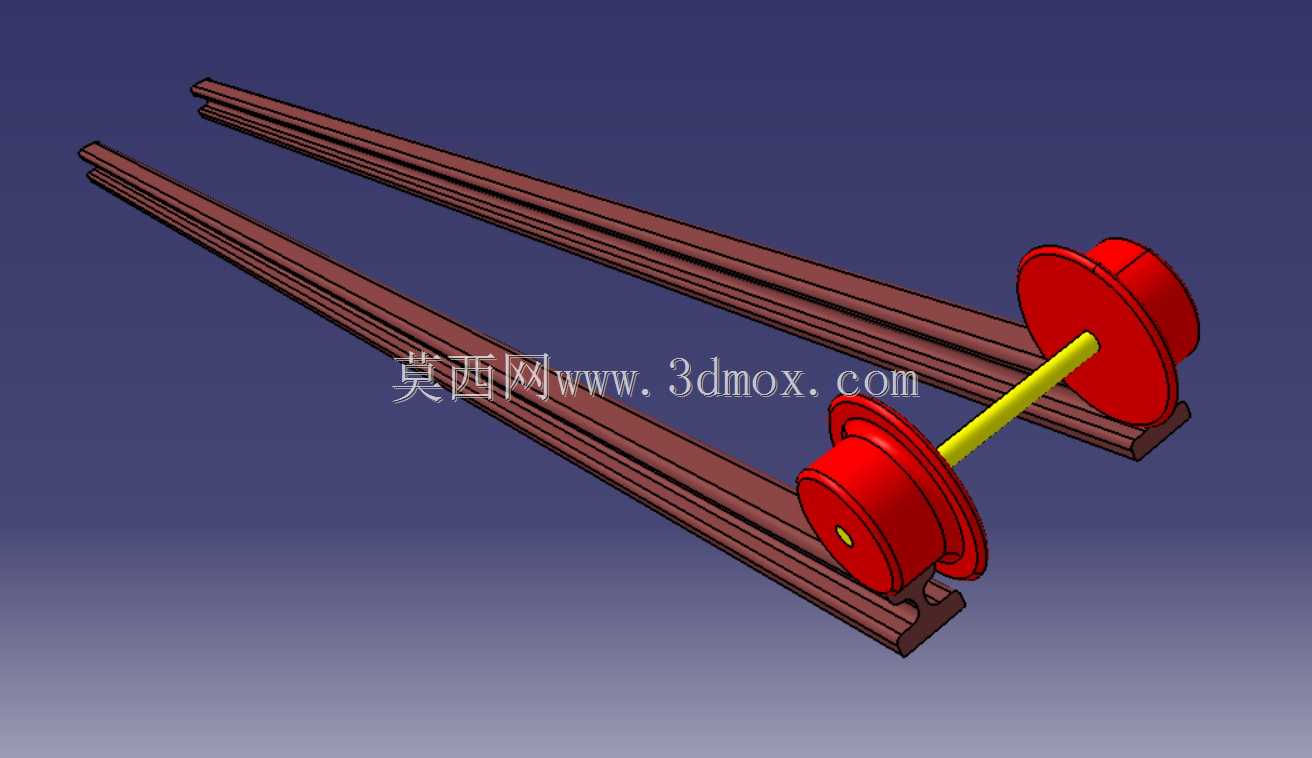

轮轨配合结构是轨道类走行设备的核心接触承载单元，广泛应用于厂区有轨输送线、矿山窄轨运输设备、起重设备走行端梁、游乐设施轨道走行部等场景，承担着承载上部载荷、引导走行方向、传递走行驱动力与制动力的核心作用，其配合精度直接决定走行过程的平稳性、运行噪音水平以及易损件的更换周期。

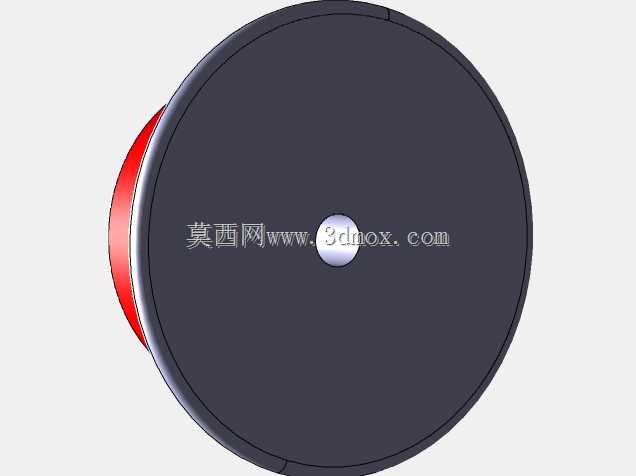

这套结构的设计首先从轮轨接触关系入手，走行轮采用带轮缘的单轮缘结构，轮缘内侧与钢轨头部侧面保留合理的侧向间隙，既可以避免走行过程中轮缘与钢轨发生刚性卡滞，又能在走行路径出现小幅偏移时提供导向纠偏力，防止轮对脱轨。踏面采用适配钢轨头部弧度的锥面设计，在通过小曲率弯道时，两侧车轮可借助接触直径差实现差速通过，减少轮轨之间的滑动摩擦，降低踏面与轨面的异常磨耗。轮体与车轴采用过盈配合连接，传递扭矩的同时保证轮对的同轴度，避免高速走行时出现轮组偏摆。

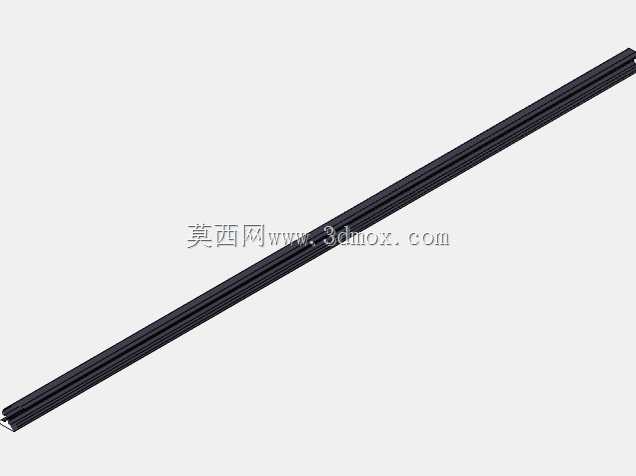

轨道部分采用标准热轧钢轨截面构型，轨头部分做了圆弧过渡处理，与轮对踏面的接触区域形成连续的面接触，降低接触应力集中，延长轨面使用寿命。轨腰部分采用工字形截面，在保证竖向承载能力的前提下尽可能降低结构自重，轨底设置平整的安装面，可通过压板组件或者焊接方式固定在下部支撑梁上，安装时需要保证两根轨道的平行度公差控制在合理范围内，轨面标高差在每米长度内不超过允许阈值，避免轮组经过时出现局部冲击载荷。

从安装边界来看，单根轨道的标准段长度可根据实际铺设场景调整，两根轨道的内侧距需要与轮对内侧轮缘间距匹配，预留的侧向间隙根据运行速度调整，低速重载场景下间隙可适当放大以补偿安装误差，高速轻载场景下适当缩小间隙以提升走行平稳性。轮对的轴端预留有轴承安装位，可适配深沟球轴承或者圆锥滚子轴承，根据载荷等级选择对应的轴承型号，轴承座与上部走行架连接时，需要保证两侧轴承座的同轴度，避免车轴承受额外的弯曲应力。

设计过程中需要重点校核轮轨接触应力，根据上部额定载荷计算接触区域的压应力，确保其小于钢轨与轮体材料的许用接触应力，避免长期运行后出现轨面压溃、轮面点蚀等失效问题。同时需要验算轮缘的抗剪切强度，在走行过程中出现侧向冲击时，轮缘需要承受侧向力而不发生断裂变形。轨道的固定方式需要考虑热胀冷缩的影响，长距离铺设轨道时需要在接头位置预留伸缩缝，避免温度应力导致轨道变形翘起。

在实际应用中，这类轮轨结构相比胶轮走行结构具备承载能力强、运行阻力小、维护成本低的优势，适合定点往复的长距离输送场景，日常维护仅需要定期检查轨面磨损情况、轮缘厚度变化，及时清理轨面杂物，在接触区域涂抹少量润滑脂即可降低磨耗。对于有防尘、防爆要求的厂区场景，可在轮组外侧加装防护罩，避免粉尘进入轴承部位影响使用寿命，轨道表面可做防锈处理，适应潮湿或者有腐蚀性气体的作业环境。
