滑轮支撑组件结构设计

　　滑轮支撑组件在各类输送、牵引、张紧及导向机构中承担着承载与转向的关键作用，常见于生产线物料搬运、小型起重装置、线缆敷设设备以及实验测试台架等场景。该组件通过支架将滑轮轴稳定固定，使滑轮能够绕轴灵活转动，从而改变绳索、皮带或链条的运动方向，同时承受工作过程中产生的径向载荷与少量轴向冲击。

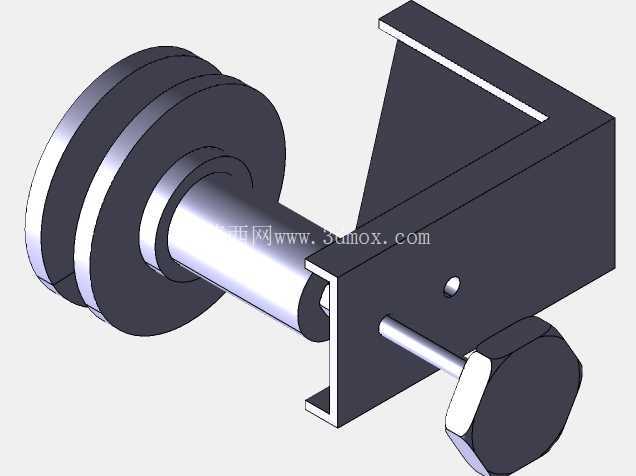

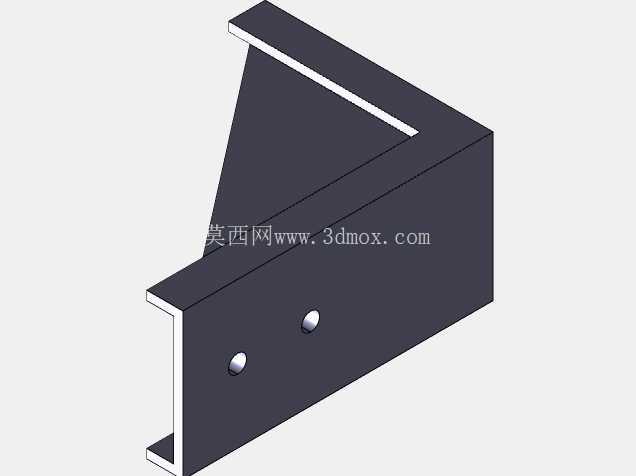

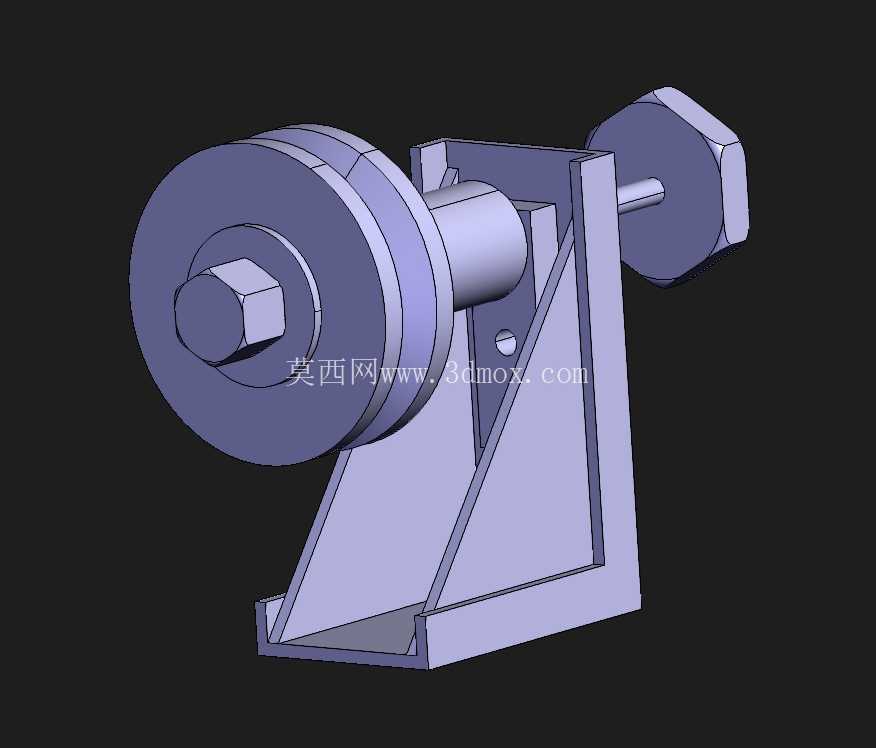

　　从整体结构来看，组件主要由焊接式支架、滑轮本体、贯穿转轴、端部锁紧件以及两侧限位结构组成。支架采用折弯钢板拼焊而成，底部设置水平安装基面，两侧立板向上延伸并开设同轴轴孔，中间辅以三角形加强筋板，这种构型在控制自重的前提下显著提升了整体刚性，能够有效抑制受载时的侧向变形。支架底面预留安装孔位，可通过螺栓直接固定在设备机架或混凝土基础上，安装边界清晰，便于现场装配与后期维护。

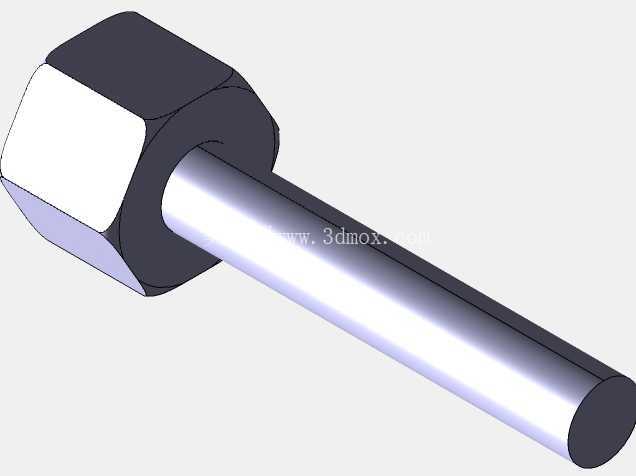

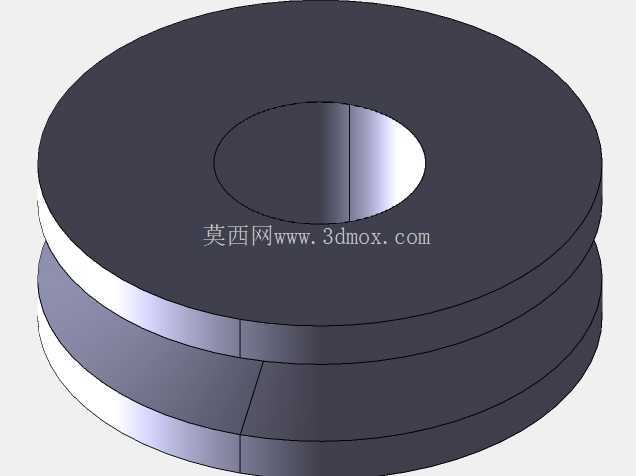

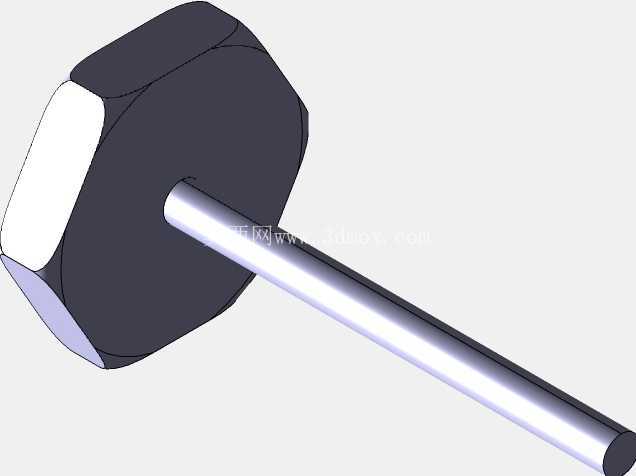

　　滑轮部分采用阶梯式轮体设计，轮缘加工有适配绳索或皮带的凹槽型面，能够约束挠性件的运行轨迹，防止脱槽跑偏。轮体中心与转轴之间设置回转配合段，保证转动过程中的同轴度；转轴贯穿两侧立板，一端采用六角头结构限位，另一端通过螺母锁紧，使轴系在支架上形成稳定的简支支撑形式。这种两端支承的布局相比悬臂结构，受力状态更为合理，轴的弯矩分布均匀，长期运行下不易出现弯曲变形。

　　设计过程中首先需要确定滑轮的工作直径，该参数直接影响挠性件的弯曲疲劳寿命，直径过小会加剧绳索内部钢丝的弯折磨损，过大则会导致组件体积与重量增加。支架高度与轴孔中心距需结合设备整体走线空间确定，保证绳索进出滑轮时的包角处于合理范围，避免因偏角过大造成轮缘单侧磨损。立板厚度与加强筋的布置则依据额定载荷下的静强度与刚度校核结果确定，重点关注轴孔周边的应力集中区域，通过圆角过渡与筋板分散载荷。

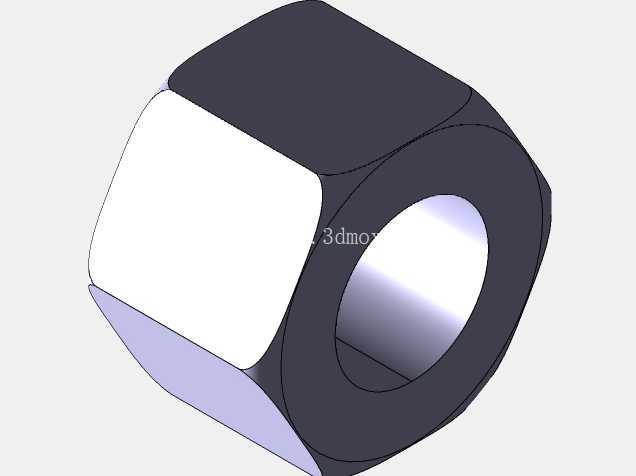

　　在装配关系上，转轴与支架立板孔采用过渡配合或小间隙配合，确保轴不随滑轮转动或随动均可实现稳定支撑；滑轮与轴之间预留回转间隙，并可根据工况增设减摩衬套或轴承位，以降低转动阻力。端部螺母拧紧后需采取防松措施，防止设备振动导致紧固件松脱。支架焊接后需进行时效处理以消除焊接残余应力，轴孔加工应保证两侧孔的同轴度公差，避免滑轮运转时出现卡滞或异响。

　　现场使用时，该组件通常成对或多组布置，共同构成绳索导向系统。安装时需保证各滑轮轴线平行、轮槽对齐，使挠性件在各轮之间平滑过渡；底座固定螺栓应按对角顺序均匀拧紧，并在投入运行前进行空载试转，检查滑轮转动是否灵活、有无异常摩擦。维护阶段可定期观察轮槽磨损情况与转轴温升，及时清理缠绕在轮体上的杂物，对配合部位补充润滑，从而延长组件的服役周期。模型完整呈现了各零件的空间位置与装配关系，可作为同类导向支撑机构设计、选型校核以及工程出图的参考依据。
