第三角投影轴承安装支座结构设计

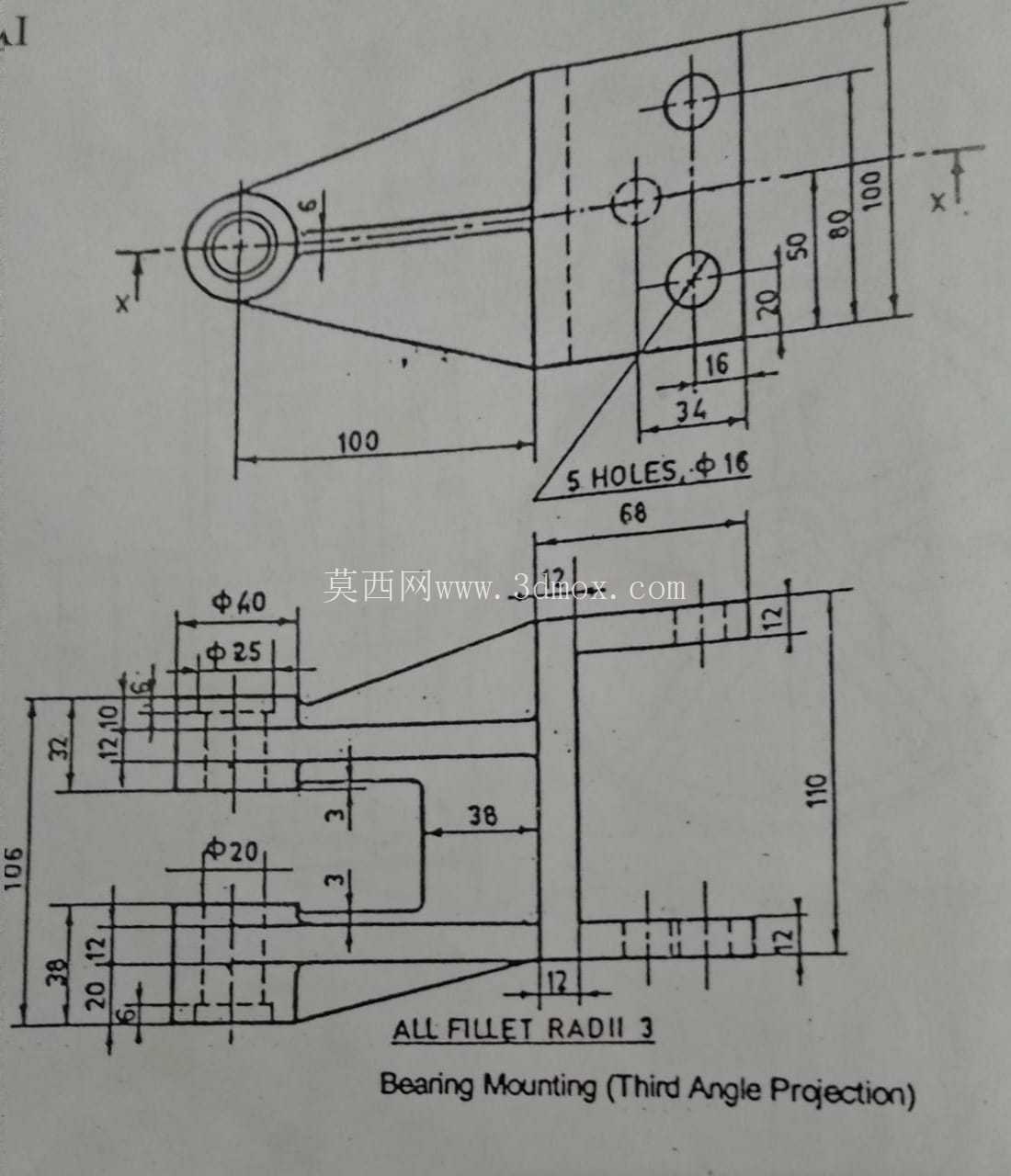

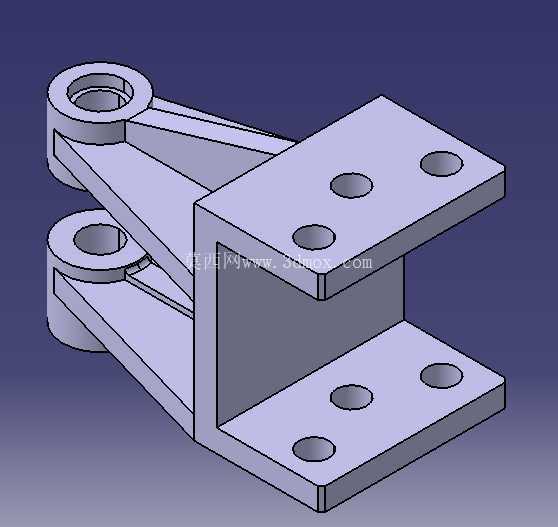

　　在工业传动系统的布局中，轴承安装支座是承担径向、轴向载荷传递，保障旋转轴系运行同轴度的核心支撑部件，这类零件广泛应用在输送线辊筒支撑、小型动力输出端定位、非标设备传动轴系架设等场景，其结构合理性直接决定了轴系运行的振动幅度、轴承使用寿命以及后期维护的便捷程度。从这份第三角投影的工程图来看，该支座采用了一体化的楔形支撑结构，左侧设置同轴的轴承安装孔位，大端外圆直径为40mm，内孔配合直径为25mm，孔深方向设置了两级台阶定位面，能够适配标准深沟球轴承的外圈定位需求，安装时轴承压入内孔后可通过台阶面实现轴向限位，无需额外加装轴承端盖即可完成基础固定，适合轻载、中低速的传动场景使用。

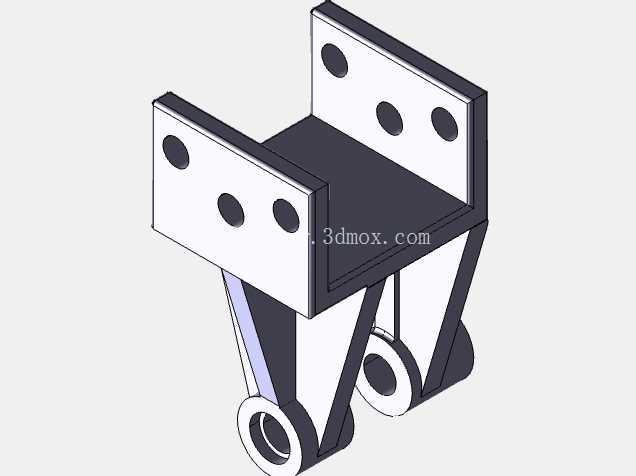

　　支座的右侧为安装贴合面，整体安装面的总高度为110mm，垂直方向设置了5个直径16mm的安装通孔，孔位沿垂直方向的间距分别为20mm、30mm、50mm，水平方向距离安装面边缘的定位尺寸为16mm、34mm，安装时可根据设备机架的实际孔位选择对应的固定孔，适配不同高度的轴系安装需求，多组孔位的设计也能在长期运行出现孔位磨损时，更换固定位置延长支座的整体使用寿命。支座的连接段采用了变截面的楔形过渡结构，从左侧轴承安装位到右侧安装面的水平延伸长度为100mm，过渡段的壁厚设置为3mm，既能够保证支撑段的结构刚性，承受轴承传递的径向载荷，又能通过楔形结构分散应力集中点，避免载荷突变时出现连接段断裂的问题。

　　图纸明确标注所有圆角半径为3mm，这一细节设计既能够消除加工过程中的锐边毛刺，避免装配时划伤操作人员，也能有效降低热处理、载荷循环过程中的应力集中风险，减少零件疲劳开裂的概率。从安装边界来看，该支座安装后左侧轴承孔中心距离右侧安装面的水平距离为68mm，轴承孔中心距离安装面底部的垂直高度为105mm，安装面的厚度为12mm，选型时需要确认轴系中心高与机架安装面的匹配度，预留足够的轴端装配空间，避免出现轴系与机架干涉的问题。在实际建模过程中，需要优先保证轴承安装孔的圆柱度与同轴度公差，安装面的平面度需要控制在合理范围内，确保固定后支座不会出现倾斜，导致轴承运行时出现偏载。

　　这类支座的材质通常选用HT200灰铸铁或者Q235碳素结构钢，灰铸铁材质具备良好的减震性能，适合有轻微振动的传动场景，Q235材质焊接性能更好，适合需要现场调整改装的非标设备场景。加工时轴承安装孔需要采用镗削工艺保证尺寸精度，安装孔可采用钻孔工艺满足装配需求，所有非加工面需要做喷砂或者氧化处理，避免长期使用出现锈蚀影响装配精度。在结构设计逻辑上，该支座摒弃了多余的加强筋结构，通过一体化的楔形过渡实现刚性需求，整体结构紧凑，重量较轻，安装时仅需要通过螺栓穿过右侧安装孔固定在机架立面上即可完成装配，无需复杂的调整工序，能够大幅缩短现场设备的装配周期。
