立式带座轴承安装支撑结构设计

在各类轻载传动设备的布局设计中，这类立式带座轴承支撑结构是极为常见的传动配套部件，常被应用在小型输送线、轻工包装设备、非标自动化单机的传动轴系支撑环节，用来承担径向载荷为主、少量轴向载荷为辅的转轴定位需求，避免转轴运转过程中出现径向窜动、挠度超差的问题。从实际使用场景来看，这类结构不需要额外加工复杂的轴承安装腔体，对安装基面的加工精度要求远低于嵌入式轴承安装结构，非常适合设备现场改装、小型非标设备快速搭建的场景，安装时只需要在安装基面加工对应螺栓过孔，将底座贴合基面后穿入螺栓锁紧即可完成固定，大幅降低了设备装配的工时成本。

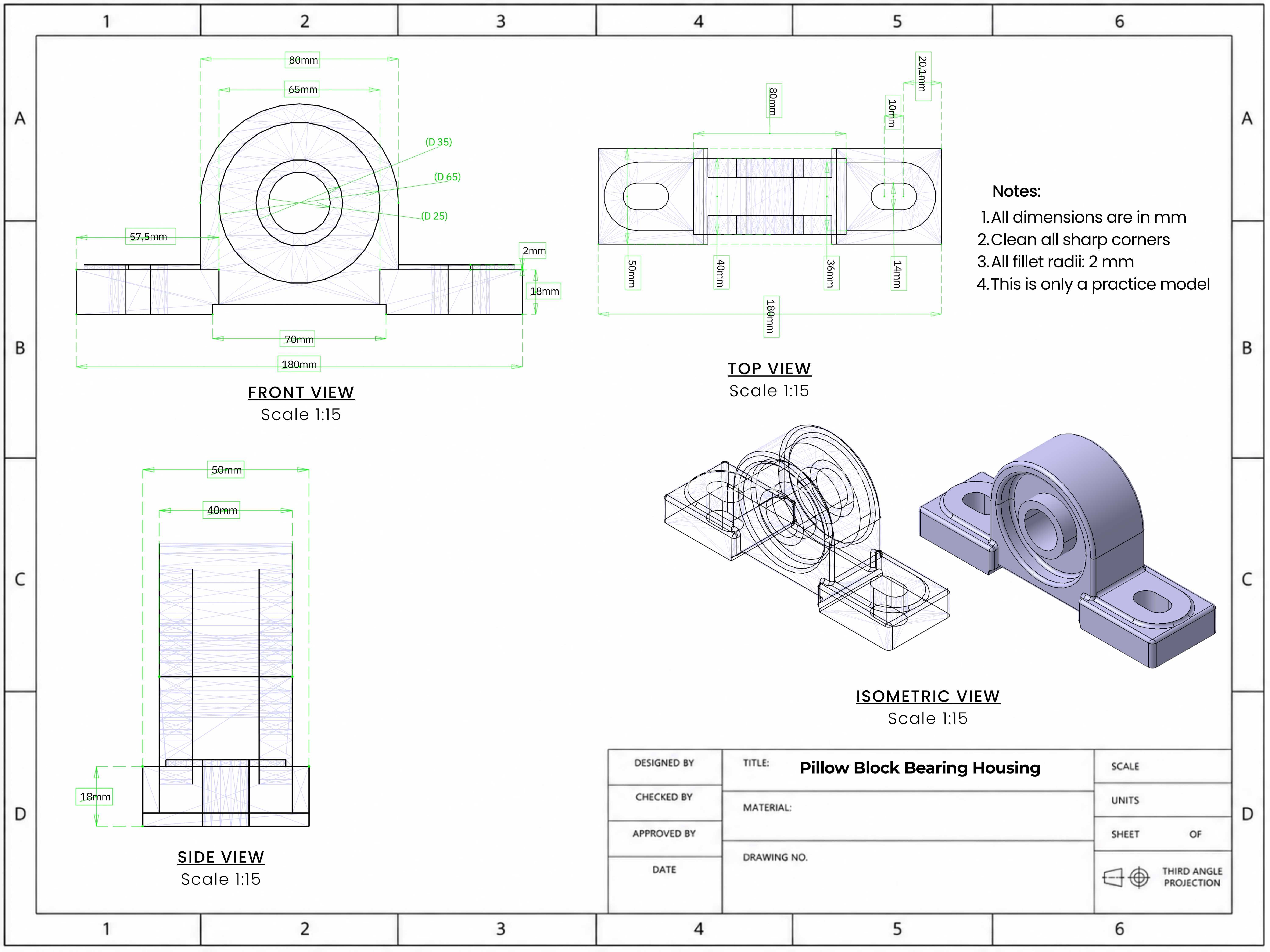

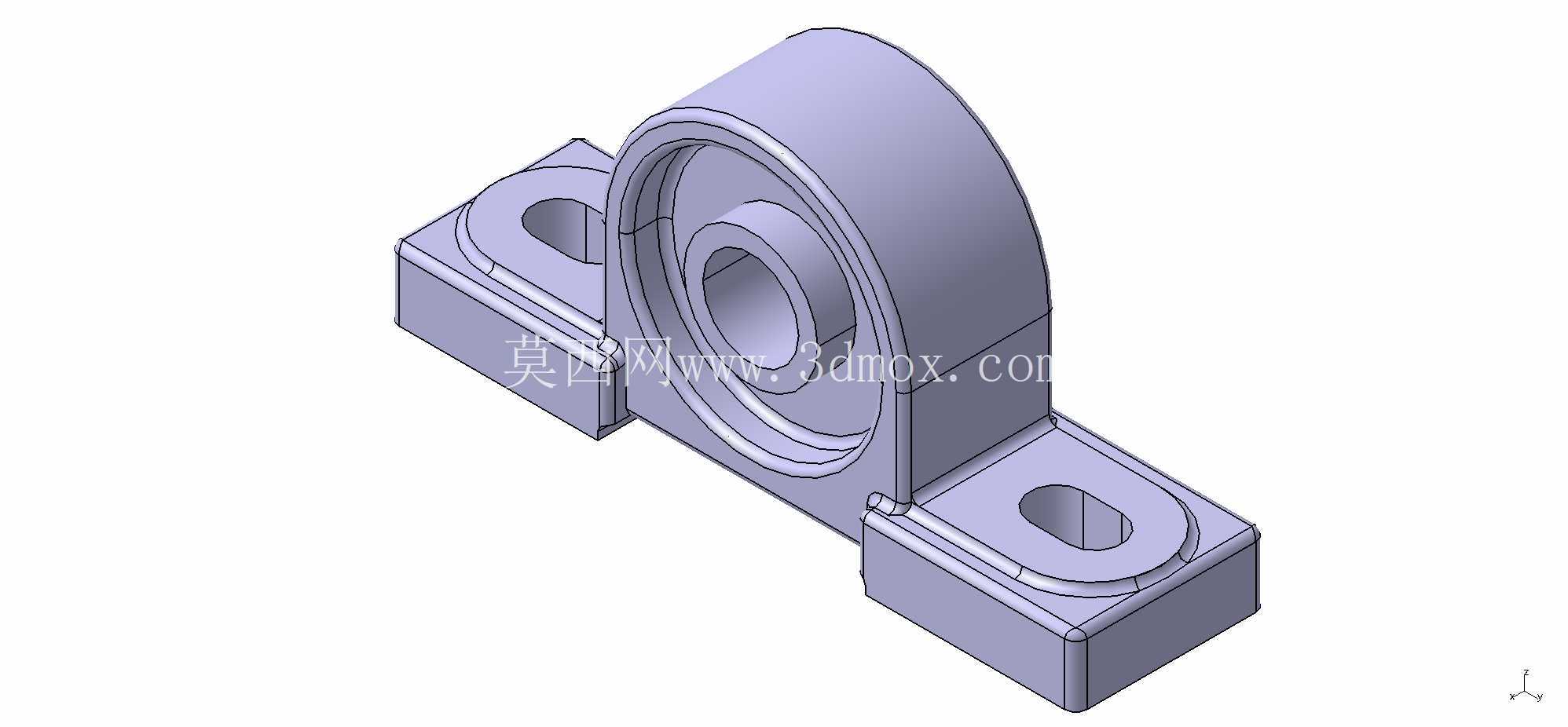

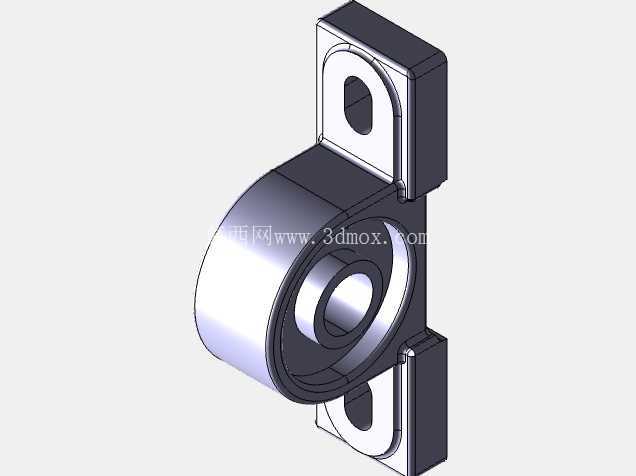

从结构功能特性来看，该设计采用一体式铸造型底座搭配轴承容纳腔的结构，底座两侧设置长圆形安装孔，这类孔型的设计初衷是给安装位置留出微调余量，在装配传动轴系时，可以沿底座长度方向微调轴承座的固定位置，补偿轴系加工、联轴器安装带来的长度方向误差，避免强行锁紧螺栓导致轴承承受额外的安装附加应力。轴承容纳腔与轴承外圈采用过渡配合，腔体内侧设置限位台阶，轴承装入后可以靠台阶实现轴向定位，不需要额外添加孔用挡圈等限位零件，简化了装配流程；底座与轴承腔衔接位置设置了加强筋结构，能够在不额外增加整体壁厚的前提下提升结构刚性，避免轴承承受径向载荷时底座出现形变，导致轴承内圈与外圈偏磨，缩短轴承使用寿命。

从设计思路层面拆解，这类结构优先考虑的是装配便捷性与工况适配性，针对轻载、转速中等的传动场景，不需要采用剖分式等复杂轴承座结构，一体式结构的加工工序更少，批量生产时的成本控制更有优势。建模过程中需要重点关注几个核心尺寸边界：首先是轴承腔的内径尺寸与深度，需要完全匹配所选外球面轴承或者深沟球轴承的外圈尺寸，配合公差选择H7级即可满足多数轻载场景的需求，过盈量过大会导致轴承装入后游隙变小，运转时出现发热卡顿的问题，间隙过大则会导致轴承外圈在腔体内出现蠕变，磨损安装腔。其次是底座的安装孔中心距、安装孔宽度与长度，需要匹配常用的螺栓规格，比如对应M10安装螺栓的场景，长圆孔的宽度设置为11mm，长度设置为18mm，既可以保证螺栓顺利穿入，又能留出足够的位置调整余量；底座的底面需要设置完整的贴合平面，平面度控制在0.1mm以内，避免安装时出现点接触导致固定不稳。另外，轴承腔的中心高是核心安装尺寸，这个尺寸直接决定了传动轴的中心高度，建模时需要严格匹配对应轴系的中心高要求，公差控制在±0.05mm以内，否则会出现轴系不同心的问题，导致联轴器、轴承等部件提前失效。

在实际选型应用时，这类结构更适合线速度不超过5m/s、径向载荷不超过轴承额定动载荷30%的工况，如果应用在有冲击载荷的场景，需要额外在轴承腔位置增设顶丝结构，锁紧轴承外圈避免出现移位；如果应用在有粉尘、喷淋的工况，可以在轴承腔两端加装密封端盖，阻挡杂质进入轴承内部延长维护周期。建模时还需要注意底座边角的倒圆角处理，所有锐边倒R1-R2的圆角，既可以避免铸造或者加工时出现应力集中，也能防止装配过程中锐边划伤操作人员；轴承腔与底座衔接的加强筋厚度设置为底座壁厚的0.8倍左右，避免壁厚差异过大导致铸造时出现缩孔缺陷。整体结构没有多余的冗余设计，所有结构特征都服务于安装便捷、支撑稳定、成本可控的核心需求，是中小载荷传动支撑场景下性价比极高的结构方案。
