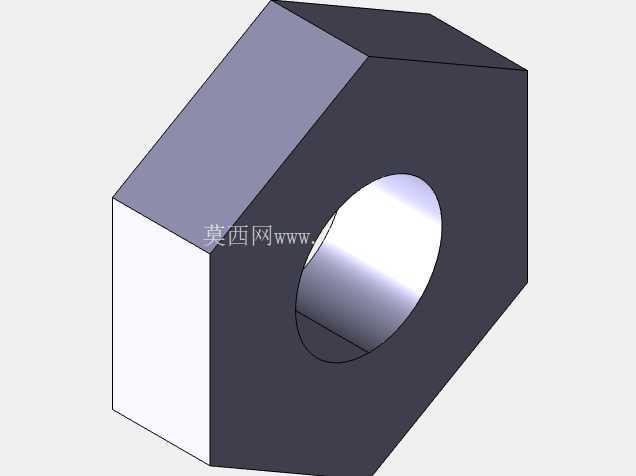

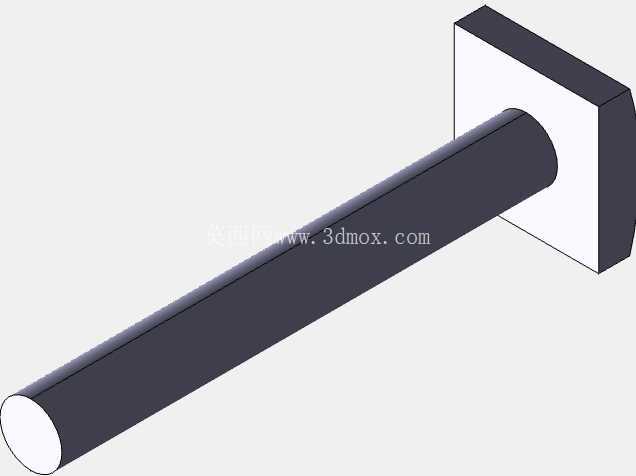

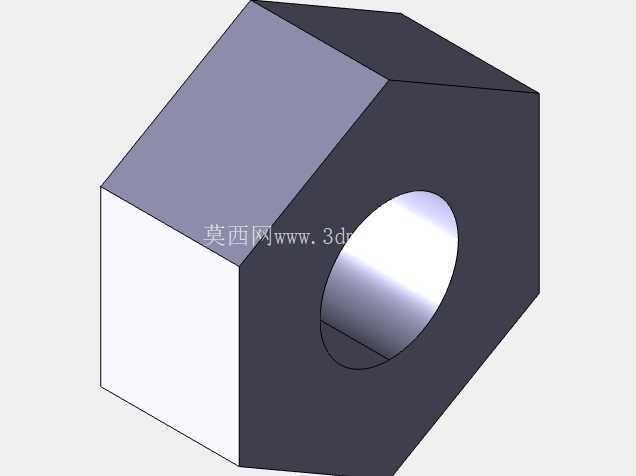

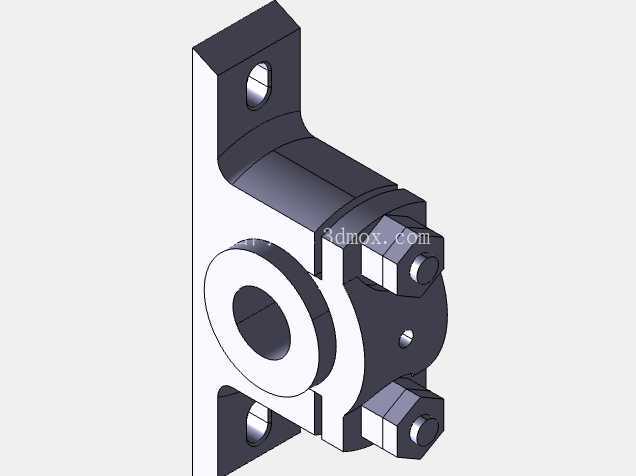

在各类通用机械传动系统的轴系布局中,立式安装的轴承支撑部件始终承担着径向载荷承载、旋转轴定位、补偿安装同轴度误差的核心作用,这款剖分式立式轴承座组件,正是针对中低速重载传动场景下的轴系支撑需求完成的结构设计。不同于整体式轴承座需要沿轴端轴向套装的安装限制,这款组件采用上下剖分的座体结构,上盖与底座通过两组六角头螺栓实现锁紧固定,在设备维护、轴承更换的场景下,无需拆卸轴端的联轴器、带轮或其他传动端部件,仅需松开上盖连接螺栓即可取出轴承完成更换,大幅降低产线停机维护的作业时长,尤其适配冶金输送线、矿山给料设备、中小型减速机输入输出端这类不便于大范围拆解传动链路的应用场景。

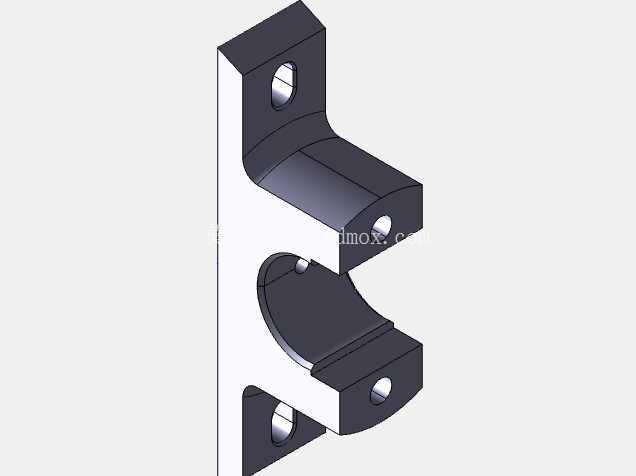

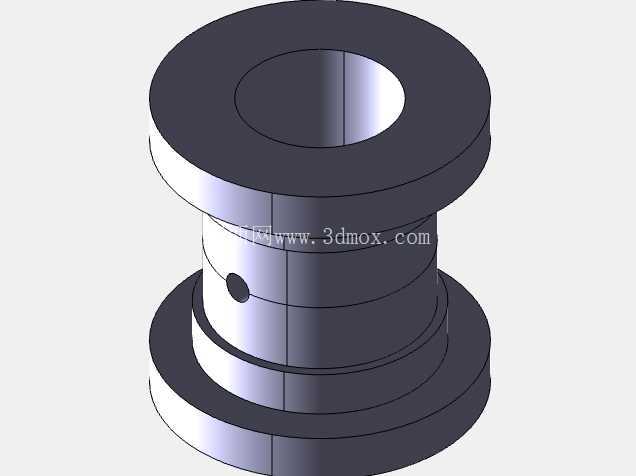

从安装边界来看,底座采用单侧立式法兰安装结构,法兰面设置两个上下对称分布的沉头安装孔,安装孔的中心距、沉孔深度与通孔直径均适配常用的M12-M16规格膨胀螺栓或内六角圆柱头螺钉,安装时法兰面与设备安装立板完全贴合,可通过调整安装垫片的厚度微调轴系的中心高度,适配不同中心高要求的传动对接场景。座体的中心轴承安装孔为精加工圆柱面,孔径公差带严格匹配常用深沟球轴承、调心滚子轴承的外圈配合公差,可保证轴承外圈安装后无径向窜动,同时避免过盈量过大导致的轴承外圈变形、运行温升过高问题。

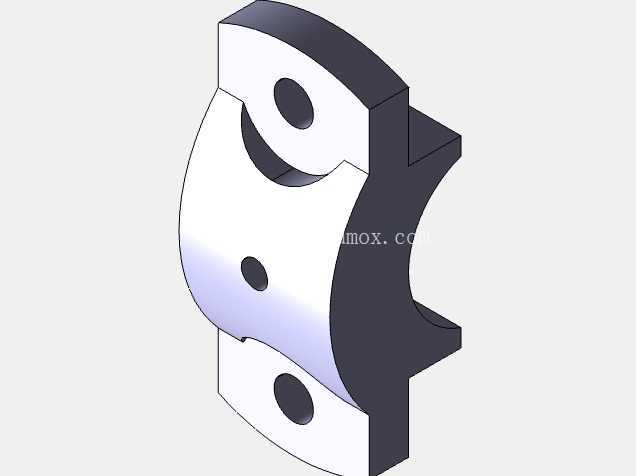

结构设计过程中,重点考量了载荷传递路径的合理性:轴系运行产生的径向载荷通过轴承滚动体传递至轴承外圈,再均匀分散到下座体的支撑弧面,最终通过法兰安装面传递至设备主机架;上盖部分除了承担轴承外圈的轴向限位作用外,还通过螺栓预紧力提供足够的抱紧力,避免设备启停瞬间的冲击载荷导致轴承外圈在座孔内发生微动磨损。座体与上盖的结合面设置了定位止口,可保证上下座体合模后轴承孔的圆度公差,避免合模错位导致的轴承孔失圆、轴承卡滞问题。
在细节设计上,座体侧面设置了润滑油注油孔,可直通轴承外圈的储油槽位置,运行过程中可通过注油嘴补充润滑脂,无需拆解轴承座即可完成润滑维护;上下座体的螺栓连接位置设置了平垫与弹垫的安装空间,可避免螺栓预紧时压伤座体表面,同时防止设备运行过程中的振动导致螺栓松动。法兰安装面的背面设置了加强筋结构,从轴承孔外侧一直延伸至法兰安装面的上下两端,可在不显著增加座体整体重量的前提下,大幅提升法兰根部的抗弯强度,避免重载工况下法兰根部发生断裂变形。
实际选型应用时,需要结合轴系的实际载荷大小、转速范围匹配对应型号的轴承,同时确认轴承座的中心高与对接传动部件的中心高偏差控制在允许范围内,安装过程中需要先将轴承预装在轴上,再将下座体固定在设备立板上,吊装轴系与轴承落入下座体的支撑弧面后,扣合上盖并按照对角线顺序分次拧紧连接螺栓,保证螺栓预紧力均匀,避免单侧受力导致的上盖变形。日常运行过程中,可通过座体表面的温度检测判断轴承运行状态,若出现局部温升过高、异常振动的情况,可快速松开上盖检查轴承磨损情况,相比整体式轴承座的维护效率提升60%以上。这款结构的轴承座还可适配不同密封形式的轴承,在粉尘、潮湿的恶劣工况下,可配合带密封圈的轴承使用,阻挡外界杂质进入轴承滚道,延长轴承的整体使用寿命。
