带双侧安装耳的筒式机械支撑连接座

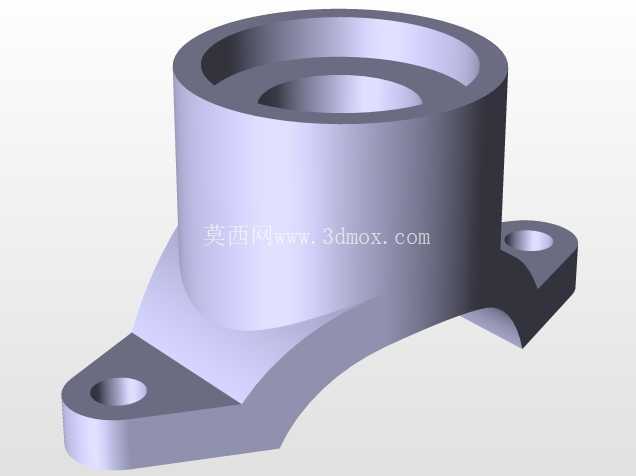

　　在流体管路配套、小型动力单元周边的支撑结构设计中，这类带双侧安装耳的筒式连接座是十分常见的结构件，多数时候承担着管路转接、轴类零件限位支撑、相邻组件定位衔接的作用，在小型液压站周边布管、轻工设备的传动轴端部定位、气动系统的阀组安装基座场景中都能见到同类结构的应用。从结构本身来看，主体的筒状内腔并非等径设计，中段带有内台阶结构，这个台阶的作用是给装入筒内的衬套、密封件或者轴端挡圈提供轴向定位面，避免装入的零件出现轴向窜动，筒壁的厚度经过受力校核，在常规的侧向支撑载荷下不会出现筒壁变形，同时筒身上端的开口做了微小的倒角处理，既可以去除加工毛刺，也能方便配套零件的装入，减少装配时的卡滞问题。

　　两侧延伸出的安装耳是整个结构的安装受力点，耳片上的通孔为光孔设计，适配螺栓穿过完成与安装基面的固定，两个安装耳的位置并非对称分布在筒体的正两侧，而是顺着筒体下部的弧形过渡筋延伸，这种设计的好处是可以让安装螺栓的受力通过弧形筋直接传递到筒体主结构上，避免耳片根部出现应力集中，在长期受振动的工况下，能有效降低耳片断裂的风险。从设计思路上看，这个零件的建模过程完全遵循实体建模的布尔运算逻辑，先通过拉伸做出主体筒体的基础实体，再拉伸切除出内部的台阶内腔，之后做出两侧安装耳的实体与筒体做布尔合并，再切除安装耳上的固定通孔，最后对所有锐边做倒圆角处理，整个建模过程没有复杂的曲面操作，所有特征都可以通过参数化驱动修改，方便后续根据实际安装需求调整筒高、安装耳孔距、内腔直径等关键尺寸。

　　在实际选型适配时，需要重点关注几个安装边界尺寸：首先是筒体的总高度，这个尺寸决定了支撑端面距离安装基面的高度，要匹配被支撑零件的安装高度要求，避免出现支撑过高或者过低导致的装配干涉；其次是两个安装耳的孔中心距，这个尺寸要和安装基面上的预留螺孔位置完全对应，否则会出现螺栓无法穿入的问题；第三是内腔的台阶直径与深度，这个尺寸直接决定了能适配的轴径、衬套规格或者管路接头尺寸，一旦尺寸偏差就会导致配套零件无法装入；最后是安装耳的厚度，这个参数决定了整个支撑座的承载能力，在有冲击载荷的工况下需要适当加厚耳片厚度，或者更换强度更高的材料。

　　这类零件多数采用压铸工艺成型，材料一般选用压铸铝合金或者锌合金，在保证结构强度的同时能有效降低零件自重，成型后只需要对安装面、内腔配合面做少量的机加工就可以满足装配精度要求，适合批量生产应用。在实际装配过程中，安装耳与基面之间可以根据需求加装薄垫片调整支撑高度，筒体内腔如果用于穿装管路，还可以在内壁加装橡胶衬套减少管路振动传递，如果用于轴类支撑，需要在内腔台阶处加装润滑衬套，减少轴转动时的磨损。整个结构没有多余的冗余设计，所有的结构特征都服务于安装固定、支撑定位的核心功能，弧形过渡筋的设计既兼顾了受力传递的合理性，也避免了直角过渡带来的应力集中问题，同时在压铸成型时也能减少铸件内部的缩孔缺陷，提升零件的成品率。
