Catia设计变径真空管路连接盖结构

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192064
  • Catia设计变径真空管路连接盖结构

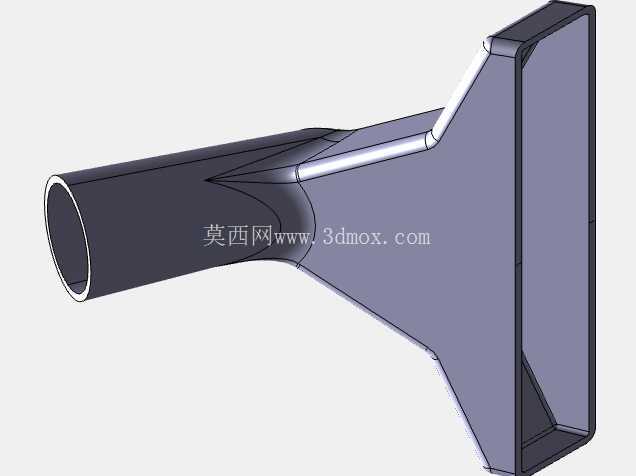

在真空获取与输送系统的管路布局中,这类变径结构的真空盖是衔接不同通径管路、实现腔体端部密封与流道转向的核心零件,常见于半导体真空制程、食品真空包装设备、工业真空除尘系统以及小型真空实验台的管路节点位置,承担着隔绝外界大气进入真空腔、引导介质流向、匹配不同管径管路对接的实际作用。从实际工况来看,这类零件需要长期承受内外压差带来的结构载荷,若为负压工况下使用,外部大气压会持续对零件壁面施加均匀的压应力,因此结构设计阶段首先要规避直角转折处的应力集中问题,图中模型的圆管段与方形法兰段之间采用了大曲率的平滑过渡曲面,没有出现尖锐的棱边转折,能够有效分散压差带来的结构应力,避免长期受压后出现壁面变形甚至开裂的问题。

从功能结构拆分来看,零件一端为圆形空心管段,内壁做了均匀的壁厚处理,端口处预留了标准管路对接的公差余量,既可以直接插入对应外径的真空软管做卡箍紧固,也可以在端口处加工外螺纹匹配硬管的螺纹接头;另一端为方形的法兰端结构,端面平整度有严格的设计要求,安装时可以贴合真空腔体的方形开口面,通过周边布置的安装孔穿入螺栓实现压紧密封,法兰端的内侧做了一圈浅槽结构,用于嵌入橡胶密封圈,当螺栓按对角顺序拧紧到规定扭矩时,密封圈被均匀压缩填充结合面的微观间隙,保证真空状态下的漏率满足工况要求。

设计过程中首先要确定两端的对接尺寸边界:圆管段的通径需要匹配上游管路的流量要求,根据真空系统的抽速计算结果确定内径尺寸,壁厚则根据工作负压值做强度校核,一般采用等壁厚设计保证压铸成型时的材料流动性,避免出现局部壁厚差过大导致的缩孔、冷隔缺陷;方形法兰端的外形尺寸需要完全覆盖腔体上的开口区域,安装孔的中心距要和腔体上的预设螺孔完全对齐,法兰厚度需要满足螺栓压紧时的刚度要求,避免拧紧后法兰出现翘曲导致密封失效。过渡段的曲面设计是整个零件的建模难点,需要同时衔接圆形截面和方形截面,建模时采用多截面曲面放样的方式,控制各个截面的衔接角度,保证内部流道平滑无突变,减少真空抽气过程中的气流阻力,避免流道死角处残留工艺介质或者出现气流紊流影响抽气效率。

从安装适配的角度来说,这类零件的安装方向有明确的要求,圆管端的轴线与方形法兰端面呈固定夹角,能够在紧凑的设备腔体空间内实现管路的斜向引出,不需要额外增加弯头配件,减少管路的密封节点数量,也就降低了真空泄漏的风险。零件的整体外形没有多余的突出结构,安装后不会和周边的其他管路、设备框架产生干涉,压铸成型后只需要对法兰密封面、圆管对接端面做少量的机加工即可满足装配精度要求,适合批量生产加工,能够有效控制制造成本。在实际选型替换时,需要重点核对圆管通径、法兰安装孔位尺寸、两端的夹角角度这几个核心参数,保证替换后能够和现有管路、腔体开口完全匹配,避免出现安装错位或者密封失效的问题。
