减压阀用带安装耳筒式机械连接座

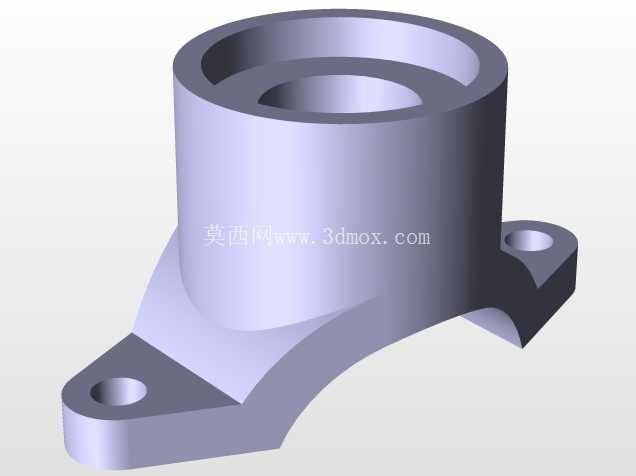

　　这类带双侧安装耳的筒式结构件，是减压阀组装配环节里常用的连接承载部件，主要应用在工业流体管路的减压阀安装工位，承担阀体与安装基面的连接固定、流体通道衔接的双重作用，在化工流体输送、车间压缩空气管网、民用供水调压支路里都能见到这类结构的身影。从实际使用场景来看，这类部件的上端筒腔需要和减压阀的下端流体出口做同轴配合，保证流体经过阀芯调压后能顺畅进入下游管路，不会因为配合错位产生流道突变、局部压损过大的问题；下端的弧形缺口是为了避让下游管路的弯管段，避免安装时出现结构干涉，不用额外加工管路避让位，能减少现场装配的加工工作量。

　　两侧延伸出的带孔安装耳，是整个部件的受力承载结构，安装时螺栓穿过耳片上的光孔，将整个部件锁紧在安装支架或者设备基面之上，耳片和主筒体之间做了大弧度的过渡衔接，没有尖锐的直角转角，一方面能降低注塑或者铸造成型时的应力集中问题，避免部件在承压或者受安装锁紧力时出现转角处开裂，另一方面也能减少流体流经外表面时的紊流扰动，如果是用在有外部吹扫要求的工位，弧形过渡面不容易积留灰尘、切削液残留，日常清洁维护更方便。

　　设计这类结构的时候，首先要确定主筒体的通径尺寸，需要和匹配的减压阀公称通径保持一致，内壁的粗糙度要控制在合理范围，减少流体流动时的沿程阻力，筒壁的厚度要根据管路的额定工作压力来核算，既要保证承压能力满足工况要求，也不能做的过厚导致整体重量过大，增加安装耳的承载负担。安装耳的孔位中心距是关键的安装边界尺寸，设计时要和现场安装支架的孔位做匹配，孔的直径要比选用的安装螺栓大0.5到1毫米，补偿安装时的少量位置偏差，降低装配对位的难度；耳片的厚度要能承受螺栓锁紧时的压应力，避免锁紧时耳片出现变形，导致主筒体倾斜，影响和上下游部件的同轴度。

　　主筒体下端的弧形缺口弧度，要和对接的下游管路外径匹配，缺口的最高点不能高于筒腔的最低内壁面，避免出现流道台阶，造成流体滞留或者压力波动。建模过程中通过布尔运算来生成整体结构，能保证主筒体、安装耳、弧形缺口之间的衔接完全是一体化结构，不存在拼接面的结构缝隙，避免后期做有限元分析时出现接触设置错误，也能更真实地还原部件成型后的应力分布状态。实际选型使用时，要先确认适配的减压阀通径、安装基面的孔位尺寸，再核对部件的整体高度是否满足管路的安装空间要求，避免出现安装后和周边其他管路部件产生空间干涉；安装锁紧螺栓时要注意两侧受力均匀，不要单侧过度锁紧导致耳片变形或者主筒体出现微形变，影响筒腔和阀芯的配合精度。这类结构没有多余的冗余设计，所有的外形特征都是围绕安装固定、流道衔接、结构强度三个核心需求设置，没有装饰性的结构特征，完全是功能导向的机械零件，在减压阀的预装集成、现场管路改造项目里，这类结构件能大幅减少装配调试的时间，提升整个调压支路的安装可靠性。
