精密啮合直齿与人字齿轮组结构设计

项目分类:齿轮 发布时间:2026-06-29 ID:1192071
  • 精密啮合直齿与人字齿轮组结构设计
  • 精密啮合直齿与人字齿轮组结构设计
  • 精密啮合直齿与人字齿轮组结构设计

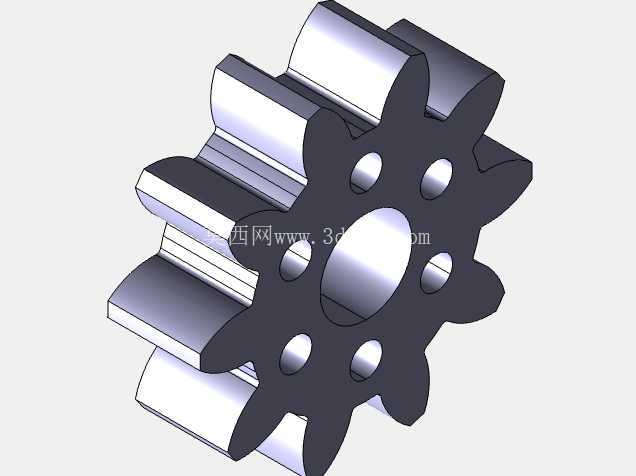

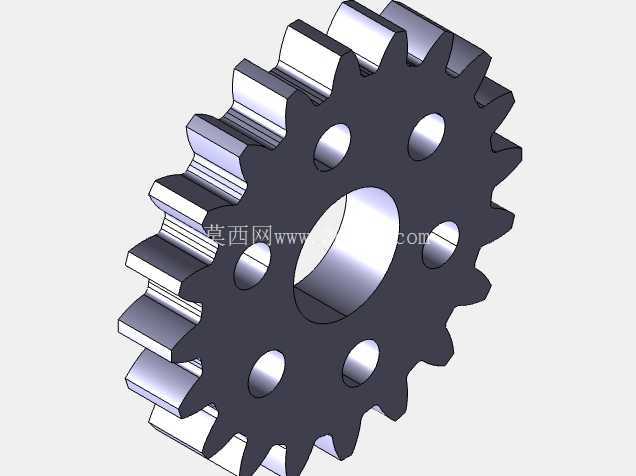

  这套齿轮结构包含标准渐开线直齿圆柱齿轮与人字形双螺旋齿轮两种构型,在重载传动场景中有着明确的应用边界。直齿圆柱齿轮部分,齿向与齿轮轴线完全平行,啮合过程中沿全齿宽同时进入、退出啮合,不存在轴向分力,对支撑轴承的轴向承载要求较低,多用于中低速、载荷平稳的开式或半开式传动链路,比如小型输送设备的动力输入端、轻工机械的同步传动工位,安装时仅需保证两轴平行度在公差允许范围内,轴向窜动量控制在齿宽的5%以内即可保证啮合精度,不会出现偏载打齿的问题。

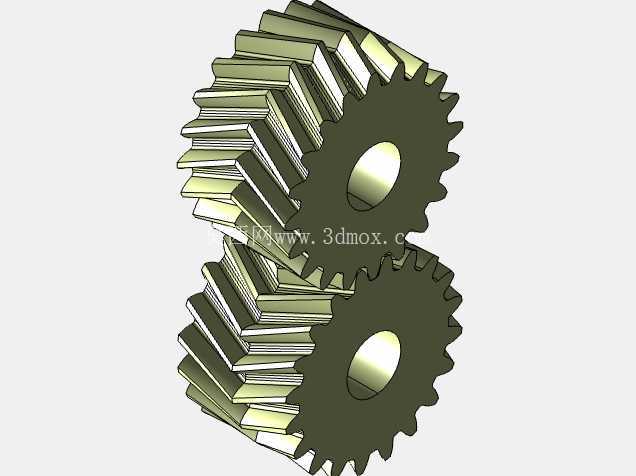

  人字形双螺旋齿轮的设计,核心是抵消单斜齿传动产生的轴向力,左右旋向对称的螺旋齿在啮合时,两侧产生的轴向分力大小相等、方向相反,完全抵消后不会对支撑端产生额外轴向载荷,相比普通斜齿轮,它的重合度更高,轮齿啮合过程是渐进式的,从齿端局部接触逐步扩展到全齿宽,传动冲击小、运行噪音低,承载能力比同模数同齿宽的直齿轮高出40%以上,多用于冶金设备、矿山机械、大型减速器这类重载、连续运行的传动场景,安装时需要严格控制两轴的中心距偏差,中心距偏差过大会导致齿侧间隙不符合设计要求,要么出现卡滞、要么反向传动空程过大,同时要保证两齿轮的螺旋角完全匹配,否则会出现啮合干涉,加剧齿面磨损。从建模逻辑来看,直齿轮的齿廓是基于标准渐开线方程生成,齿根过渡曲线采用圆角处理,避免应力集中导致的轮齿断裂,齿顶高系数取标准值1,顶隙系数0.25,保证啮合时不会出现齿顶与齿根的刚性碰撞。人字齿轮的螺旋角通常取25度到30度之间,这个角度区间内轴向力抵消效果最优,同时轮齿的接触强度也能达到较高水平,建模时需要保证左右旋齿的对称度,对称度偏差超过0.02倍模数时,会导致两侧齿面受力不均,长期运行会出现单侧齿面过度磨损。

  在实际安装边界上,这类齿轮组的中心距需要根据模数、齿数、变位系数精确计算,若采用正变位设计,可以在不改变中心距的前提下提升轮齿的弯曲强度,适配更大的冲击载荷;轴孔与传动轴的配合多采用过渡配合,键槽位置需要与齿向对齐,避免装配后出现动平衡偏差,尤其是人字齿轮在高速运转时,动平衡精度需要达到G6.3级以上,否则会产生明显的振动,影响整套传动系统的使用寿命。在日常运维场景中,直齿传动的润滑要求相对简单,采用脂润滑即可满足中低速运行需求,而人字齿轮由于啮合面相对滑动速度更高,多采用油浴润滑或者喷油润滑,保证齿面始终有均匀的油膜覆盖,降低齿面胶合、点蚀的失效概率。

  两种齿轮搭配使用的场景中,通常直齿轮布置在传动链的低速端,人字齿轮布置在高速重载端,兼顾传动效率与承载能力,避免单一齿型的性能短板,比如在中型减速器的传动链路里,高速级用人字齿轮降低传动噪音、提升承载,低速级用直齿轮简化结构、降低装配难度,整体传动效率可以达到96%以上。建模过程中对齿廓的精度控制直接影响后续加工的可行性,渐开线的起始点、终止点位置需要严格对应齿顶圆、齿根圆尺寸,齿距累积偏差需要控制在国标规定的7级精度范围内,才能保证加工后的齿轮能够平稳啮合,不会出现传动比波动过大的问题。
